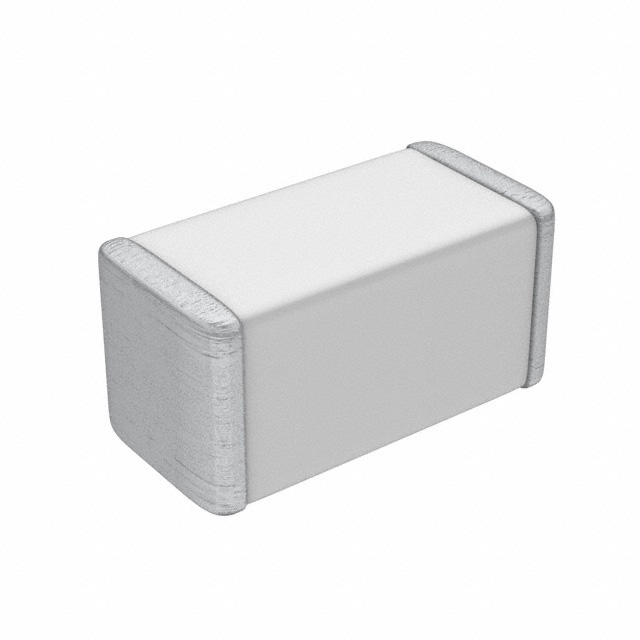

MLK1005S10NJTD25

产品分类: 贴片电感
厂牌: TDK
产品描述: 100MHz 4.7GHz 350mA 7@100MHz 10nH 420mΩ ±5% 0402 贴片安装 1mm*500μm*600μm
供应商型号: 810-MLK1005S10NJTD25
供应商: Mouser
标准整包数: 1
TDK 贴片电感 MLK1005S10NJTD25

MLK1005S10NJTD25概述

    # MLK1005 高频电感:汽车级电子元器件的卓越之选

    一、产品简介


    MLK1005 是一款专为高频率电路设计的多层陶瓷电感器,属于 MLK 系列,特别适用于汽车电子领域。该产品采用先进的螺旋层叠结构,相较于传统的 MLG 结构,能够在高达 100 GHz 的频率范围内保持出色的性能,同时有效地限制了高频段内 Q 值的下降。其单片化制造工艺结合陶瓷和导电材料的多层堆叠与烧结技术,确保了高频运行的可靠性。该产品无方向性,可在广泛的温度范围内(-55°C 至 +125°C)稳定运行,且符合 AEC-Q200 汽车标准认证。
    MLK1005 系列电感器广泛应用于汽车电子设备、智能手机、平板电脑、无线通信模块(如功率放大器 PA、电压控制振荡器 VCO、射频前端模块 FEM)、蓝牙、Wi-Fi、超宽带(UWB)以及电视调谐器等领域。

    二、技术参数


    | 参数名称 | 规格范围 | 单位 |
    |
    | 尺寸 | 1.0 × 0.5 × 0.5 | mm |
    | 电感值 | 0.9~231.9 | nH |
    | 公差 | ±0.3nH 或 ±5%
    | 额定直流电阻 | 0.05~5.37 | Ω |
    | 额定电流 | 70~500 | mA |
    | 自谐振频率 | 1.0~100 GHz | GHz |
    | 工作温度范围 | -55~+125°C | °C |
    | 包装方式 | 卷盘包装

    三、产品特点和优势


    MLK1005 高频电感器凭借其独特的产品结构和高性能参数,具备以下显著特点和优势:
    1. 卓越的高频性能:通过采用螺旋层叠结构和高频专用材料,能够有效支持高达 100 GHz 的自谐振频率。
    2. 宽广的工作温度范围:适应极端环境下的可靠运行。
    3. 无方向性设计:安装方便,提高了生产效率。
    4. 高耐久性:符合严格的 AEC-Q200 标准,适合严苛的应用场景。
    5. 绿色环保:符合 REACH 和 RoHS 要求,不含铅、卤素和其他有害物质。
    这些特点使其成为现代电子设备中不可或缺的关键元件,尤其是在高频通信和汽车电子领域具有极高的市场竞争力。

    四、应用案例和使用建议


    应用场景
    1. 汽车电子设备:如车载娱乐系统(Car Infotainment),需要高可靠性和稳定的电磁干扰抑制能力。
    2. 无线通信模块:如 PA、VCO 和 FEM,用于提升信号质量和传输速率。
    3. 消费电子设备:如智能手机和平板电脑,需要高效的空间利用和小型化设计。
    使用建议
    - 在高频率电路设计时,需根据具体应用场景选择合适的电感值(如低频段使用较大值,高频段使用较小值)。
    - 安装时建议按照推荐的焊接工艺和回流曲线进行操作,以保证焊接质量。
    - 若需特殊定制或扩展应用,建议与厂商联系确认技术支持。

    五、兼容性和支持


    MLK1005 高频电感器可与多种主流半导体器件和模块兼容,能够无缝集成到现有的电子系统中。厂商提供完善的售后支持,包括技术文档、样品测试及批量生产支持。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 额定电流不足 | 确认负载电流需求,并选择更大额定电流型号。 |
    | 焊接后出现短路 | 严格按照推荐焊接条件进行操作。 |
    | 温度范围超出正常值 | 确保应用环境符合 -55°C 至 +125°C 的要求。 |
    | 自谐振频率异常波动 | 检查电路板设计,避免引入额外寄生效应。 |

    七、总结和推荐


    综上所述,MLK1005 高频电感器凭借其卓越的高频性能、宽广的温度适应性、绿色合规性以及强大的市场竞争力,在汽车电子、通信模块和消费电子产品等领域展现了出色的表现。无论是针对复杂高频电路设计还是恶劣工作环境,该产品都提供了可靠的解决方案。
    推荐使用:对于追求高可靠性、紧凑设计和优异性能的电子工程师而言,MLK1005 是最佳的选择之一。建议在高频通信、汽车电子及通用工业领域优先考虑该产品。

MLK1005S10NJTD25参数

参数
测试频率 100MHz
电感值 10nH
饱和电流(LSAT) -
自谐振频率(SRF) 4.7GHz
容差 ±5%
直流电阻(DCR) 420mΩ
额定电流 350mA
Q值 7@100MHz
长*宽*高 1mm*500μm*600μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

MLK1005S10NJTD25厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

MLK1005S10NJTD25数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK MLK1005S10NJTD25 MLK1005S10NJTD25数据手册

MLK1005S10NJTD25封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.483 ¥ 4.0814
10+ $ 0.322 ¥ 2.7209
100+ $ 0.2507 ¥ 2.1184
1000+ $ 0.2063 ¥ 1.7431
2500+ $ 0.1966 ¥ 1.6609
10000+ $ 0.1628 ¥ 1.3752
50000+ $ 0.1586 ¥ 1.3397
库存: 4637
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.08
直接购买
加入购物车
