VLS6045EX-2R0N

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 8A 5.2A 2μH 18mΩ ±30% 2424 标准安装,贴片安装 6mm*6mm*4.5mm
供应商型号: UNP-VLS6045EX-2R0N
供应商: 海外现货
标准整包数: 1

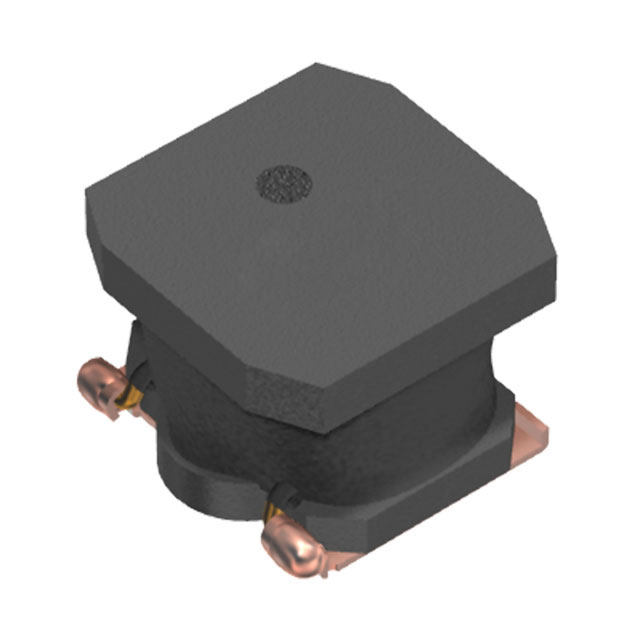

TDK 贴片电感 VLS6045EX-2R0N

VLS6045EX-2R0N概述


    产品简介


    产品名称:VLS6045EX系列电感器
    产品类型:功率电路用绕线磁芯电感器
    主要功能:
    VLS6045EX系列是专为电源电路设计的屏蔽型绕线磁芯电感器。通过优化的磁芯设计和高密度安装兼容性,该系列产品实现了大电流承载能力和低直流电阻。
    应用领域:
    广泛应用于电视、机顶盒、游戏设备及其他影音设备中。

    技术参数


    | 参数 | 值 |

    | 尺寸(L×W×H) | 6.0mm × 6.0mm × 4.5mm |
    | 电感范围 | 0.47μH 至 470μH |
    | 电感公差 | ±30% 或 ±20% |
    | 测量频率 | 100kHz |
    | 直流电阻 | 0.010Ω 至 2.140Ω |
    | 额定电流 | 0.3A 至 13.5A |

    产品特点和优势


    特点:
    - 磁屏蔽设计:采用铁氧体磁材料,具有优良的磁屏蔽效果,适用于高密度安装。
    - 优化磁芯设计:通过对磁芯的优化设计,实现了大电流承载能力和低直流电阻。
    - 温度稳定:宽泛的工作温度范围(-40°C至+105°C),适合各种恶劣环境下的应用。
    优势:
    - 高性能:具有优异的电气特性和温度稳定性,适用于多种复杂的应用场景。
    - 可靠性:通过严格的测试和验证,确保长期稳定运行。
    - 适应性强:适用于不同类型的电子产品,特别是对电磁干扰要求高的场合。

    应用案例和使用建议


    应用案例:
    - 在电视中作为滤波电感,以减少电源波动对图像质量的影响。
    - 在游戏设备中作为电源管理电感,提供稳定的电源输出。
    使用建议:
    - 预热处理:在焊接前进行预热处理,以避免温差过大导致损坏。
    - 静电防护:使用防静电手环来释放身体的静电,避免静电损坏电感器。
    - 布局优化:对于非磁屏蔽类型的线圈,需要合理布局,避免磁干扰。

    兼容性和支持


    - 兼容性:VLS6045EX系列电感器可与多种电路板和电子设备兼容。
    - 支持服务:制造商提供详细的技术文档和支持服务,确保客户能够正确安全地使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电感器失效 | 检查焊接条件,确保符合规定的焊接温度和时间。|
    | 热稳定性差 | 重新检查电感器的安装位置,确保良好的散热条件。|
    | 直流电阻异常增大 | 检查电感器是否受损,如出现损坏则需更换。|

    总结和推荐


    总结:
    VLS6045EX系列电感器凭借其卓越的磁屏蔽性能、高电流承载能力和宽泛的工作温度范围,成为电源电路的理想选择。它适用于多种消费类电子设备,尤其是在对抗电磁干扰有严格要求的场合中表现尤为出色。
    推荐:
    鉴于其出色的性能和广泛的应用范围,强烈推荐使用VLS6045EX系列电感器。无论是电视、游戏设备还是其他消费类电子产品,这款电感器都能提供可靠且高效的支持。

VLS6045EX-2R0N参数

参数
额定电流 5.2A
Q值 -
测试频率 100KHz
电感值 2μH
饱和电流(LSAT) 8A
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 18mΩ
长*宽*高 6mm*6mm*4.5mm
通用封装 2424
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 卷带包装

VLS6045EX-2R0N厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS6045EX-2R0N数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS6045EX-2R0N VLS6045EX-2R0N数据手册

VLS6045EX-2R0N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1716 ¥ 1.45
3000+ $ 0.156 ¥ 1.3182
库存: 3000
起订量: 69 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.45
