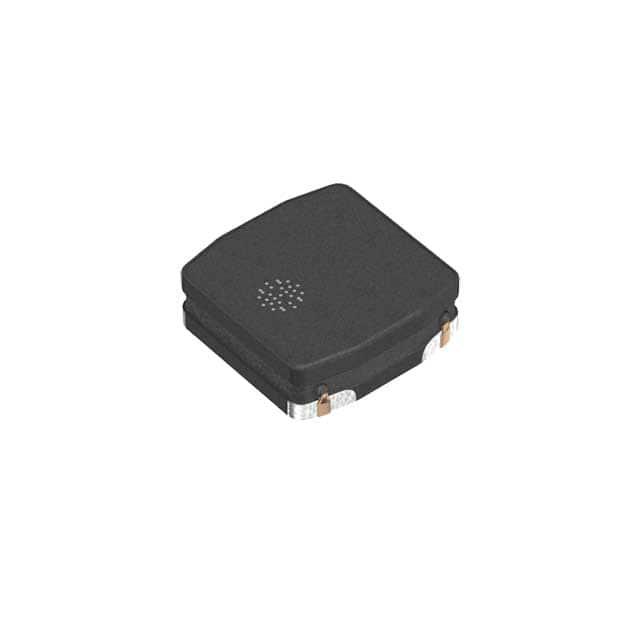

VLS3010CX-1R0M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 1.76A 1μH 47mΩ ±20% 1212 标准安装,贴片安装 3mm*3mm*1mm
供应商型号: 3386932
供应商: 海外现货
标准整包数: 5
TDK 贴片电感 VLS3010CX-1R0M-1

VLS3010CX-1R0M-1概述

    VLS3010CX-1 系列电感器技术手册

    产品简介


    VLS3010CX-1 系列电感器是一款专为电源电路设计的磁屏蔽绕线电感器。该系列产品采用铁氧体磁材料制成,具有较高的磁屏蔽效果和适用于高密度安装的特点。其较大的电流能力和较低的直流电阻(Rdc)是通过优化铁氧体芯的设计实现的。该系列电感器广泛应用于智能手机、平板终端、硬盘驱动器(HDD)、固态驱动器(SSD)、数字视频摄像机(DVC)、数码相机(DSC)、便携式游戏设备、小型电源模块等场合。

    技术参数


    以下是 VLS3010CX-1 系列电感器的技术规格及电气特性:
    | 编号 | 尺寸(mm) | 额定电流 (A) | 电感值 (µH) | 允许误差 (%) | 电阻 (Ω) | 测量频率 (MHz) |
    ||
    | VLS3010CX-1R0M-1 | 3.0x3.0x1.0 | 3.55 | 1.0 | ±20% | 0.047 | 1 |
    | VLS3010CX-1R5M-1 | 3.0x3.0x1.0 | 3.05 | 1.5 | ±20% | 0.059 | 1 |
    | VLS3010CX-2R2M-1 | 3.0x3.0x1.0 | 2.43 | 2.2 | ±20% | 0.078 | 1 |
    | VLS3010CX-3R3M-1 | 3.0x3.0x1.0 | 2.32 | 3.3 | ±20% | 0.100 | 1 |
    | VLS3010CX-4R7M-1 | 3.0x3.0x1.0 | 1.86 | 4.7 | ±20% | 0.145 | 1 |
    | VLS3010CX-6R8M-1 | 3.0x3.0x1.0 | 1.69 | 6.8 | ±20% | 0.179 | 1 |
    | VLS3010CX-100M-1 | 3.0x3.0x1.0 | 1.22 | 10.0 | ±20% | 0.302 | 1 |
    注:额定电流为 Isat 和 Itemp 中的较小值。其中,Isat 基于电感变化率(初始电感值的 30% 以下),Itemp 基于温升(自加热温度上升 40°C)。

    产品特点和优势


    - 高磁屏蔽效果:能够有效防止磁场干扰,适用于需要高电磁兼容性的设备。
    - 高电流能力:通过优化铁氧体芯设计,提高了电流承载能力。
    - 低直流电阻(Rdc):有助于减少功耗,提高能效。
    - 宽工作温度范围:能够在-40至+105°C的工作环境中稳定运行。

    应用案例和使用建议


    VLS3010CX-1 系列电感器常用于智能设备和消费电子产品中。例如,在智能手机和平板电脑中,这些电感器可提供稳定的电源供应,确保设备在各种环境下都能正常运行。
    使用建议:
    - 在焊接前,先预热组件,预热温度应设置在使焊料温度和芯片温度差不超过150°C的范围内。
    - 安装后进行焊接修正时,应控制在规定的条件范围内。

    兼容性和支持


    该系列产品与其他标准电子元件和设备具有良好的兼容性。制造商提供了详细的使用说明书和技术支持,以确保用户能够正确安装和使用这些电感器。

    常见问题与解决方案


    1. 问:如何确保电感器在焊接过程中的可靠性?
    - 答:在焊接前进行预热,确保焊料温度与芯片温度的差异不超过150°C。焊接后进行必要的检查和调整。
    2. 问:如何避免电感器过热引起的故障?
    - 答:确保系统设计中有足够的散热措施,并避免长时间高负荷运行。
    3. 问:如何正确处理存储期间可能存在的问题?
    - 答:在储存期内(不超过12个月),应确保温度在5至30°C之间,湿度不超过75%RH。

    总结和推荐


    综上所述,VLS3010CX-1 系列电感器凭借其高磁屏蔽效果、高电流能力和低直流电阻等特点,表现出色。特别适用于各类智能设备和消费电子产品。鉴于其卓越的性能和广泛的应用范围,强烈推荐使用这款电感器。但在特殊应用场合(如航空航天、医疗设备等)中,需谨慎评估并联系制造商获取进一步的支持。

VLS3010CX-1R0M-1参数

参数
电感值 1μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 47mΩ
额定电流 1.76A
Q值 -
测试频率 1MHz
长*宽*高 3mm*3mm*1mm
通用封装 1212
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
