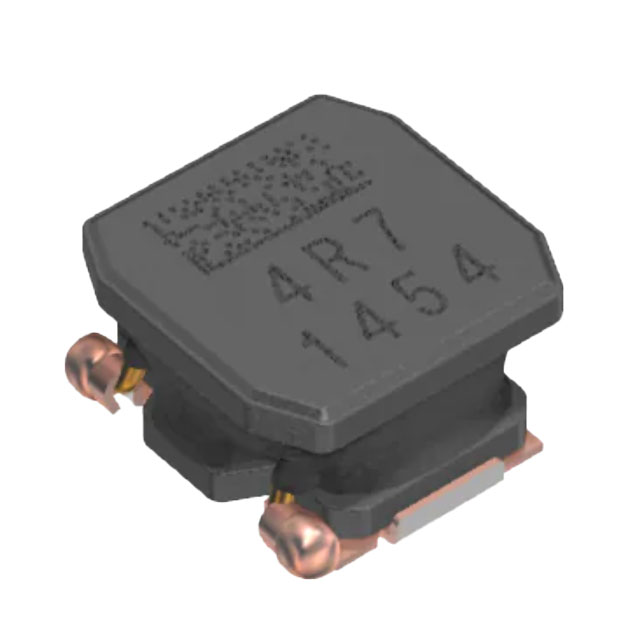

VLS5030EX-680M-D

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 820mA 910mA 68μH 660mΩ ±20% 标准安装,贴片安装 5.3mm*5mm*3mm
供应商型号: 4144811
供应商: 海外现货
标准整包数: 5
TDK 贴片电感 VLS5030EX-680M-D

VLS5030EX-680M-D概述

    # VLS5030EX-D系列电感器技术手册

    产品简介


    基本介绍
    VLS5030EX-D系列是专为汽车应用设计的功率电路用绕线型铁氧体电感器。这种电感器具有高磁屏蔽构造,并能够实现较高的电流承载能力和较低的直流电阻(Rdc),这得益于对铁氧体芯的设计优化。此系列电感器特别适用于汽车相关设备,如PoC(电源转换)、前照灯、安全气囊、短程雷达、电动助力转向系统及各种电子控制单元等。
    主要功能
    - 高磁屏蔽设计,兼容高密度安装
    - 大电流和低Rdc
    - 耐温范围广:-40°C 至 +150°C(包含自温升)
    应用领域
    - 汽车相关的多种设备,例如PoC(电源转换)、前照灯、安全气囊、短程雷达、电动助力转向系统及各类电子控制单元等。

    技术参数


    | 规格名称 | 描述 |

    | 封装尺寸 | 5.0×5.3×3.0 mm |
    | 标称电感值 | 1.0 µH 至 150 µH |
    | 电感容差 | ±30% 或 ±20% |
    | 测量频率 | 100 kHz |
    | 直流电阻 | 0.012 Ω 至 1.16 Ω |
    | 标称额定电流 | 0.63 A 至 7.3 A |
    | 饱和电流 | 0.65 A 至 7.3 A |
    | 温升电流 | 0.63 A 至 7.3 A |

    产品特点和优势


    - 高磁屏蔽设计
    - 大电流和低Rdc
    - 广泛的工作温度范围(-40°C 至 +150°C)
    - 适用于各种汽车相关设备
    - 高密度安装兼容性

    应用案例和使用建议


    应用案例
    VLS5030EX-D系列广泛应用于汽车的多种电子控制系统,如PoC、前照灯、安全气囊、短程雷达等。这些应用场景需要电感器能够在高温环境下稳定工作,并具备高电流承载能力。
    使用建议
    - 在焊接前务必预热组件,以避免温度差异超过150°C。
    - 确保焊接修正操作符合规格要求,防止因过热导致的短路或其他性能问题。
    - 注意布局,特别是在设计非磁屏蔽型线圈时,以避免电磁干扰。

    兼容性和支持


    VLS5030EX-D系列电感器适用于汽车应用中的多种电子控制系统,且提供了详尽的技术手册和支持信息,包括测量设备及测试方法的参考标准。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 储存期限超过12个月 | 需遵循储存条件(温度:5°C至40°C,湿度:<75%RH),否则可能导致端子电极的焊锡质量下降。 |
    | 焊接后出现短路 | 检查焊接条件是否在规定的范围内,确保不超过设定的峰值温度。 |
    | 电感器温升过高 | 确认电感器周围有足够的散热空间,必要时采用散热措施。 |

    总结和推荐


    综合评估
    VLS5030EX-D系列电感器凭借其高磁屏蔽设计、大电流承载能力和低直流电阻,在汽车电子控制系统中表现出色。该系列产品不仅适用于严苛的汽车环境,还具有广泛的兼容性和详尽的支持文档,使其成为设计者的一个优秀选择。
    推荐使用
    鉴于VLS5030EX-D系列电感器出色的性能表现和广泛应用前景,我们强烈推荐用于汽车相关领域的多种电子控制系统中。

VLS5030EX-680M-D参数

参数
直流电阻(DCR) 660mΩ
额定电流 910mA
Q值 -
测试频率 100KHz
电感值 68μH
饱和电流(LSAT) 820mA
自谐振频率(SRF) -
容差 ±20%
长*宽*高 5.3mm*5mm*3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
