VLS3012HBX-2R2M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 3.35A 3.15A 2.2μH 106mΩ ±20% 1212 标准安装,贴片安装 3mm*3mm*1.2mm
供应商型号: 31M-VLS3012HBX-2R2M
供应商: 云汉优选
标准整包数: 5

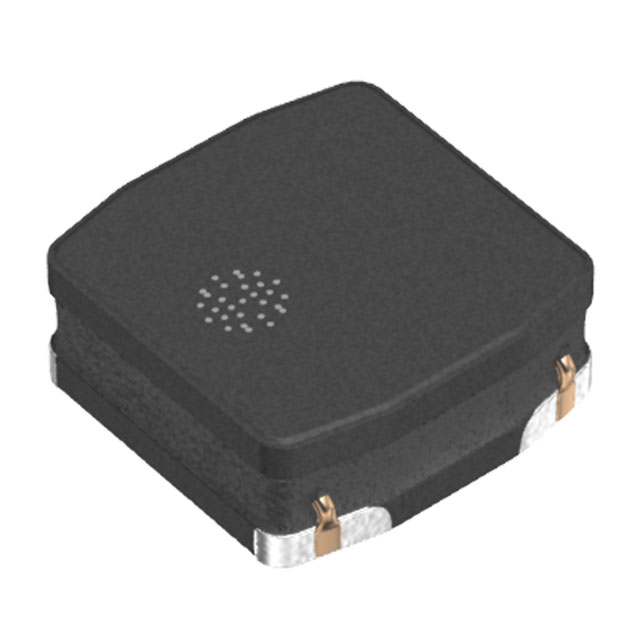

TDK 贴片电感 VLS3012HBX-2R2M

VLS3012HBX-2R2M概述


    产品简介


    产品类型
    本文介绍的是VLS3012HBX型电感器,这是一款专为电源电路设计的绕线型电感器。该产品采用了磁屏蔽结构,并使用了金属磁性材料。
    主要功能
    该电感器具有出色的磁屏蔽性能,适合用于高密度安装场合。它能够承受大电流,并且可以有效减少电源线路中的电感器产生的电磁干扰。
    应用领域
    该电感器广泛应用于HDD(硬盘驱动器)、SSD(固态硬盘)、DVC(数字摄像机)、DSC(数字相机)、移动显示面板、智能手机、平板电脑终端、便携游戏机以及小型电源模块等领域。

    技术参数


    规格参数
    | 参数 | 描述 |

    | 电感量(µH) | 0.33, 0.47, 0.68, 1.0, 1.5, 2.2, 3.3, 4.7, 6.8, 10, 15, 22 |
    | 电感容差 | ±30%, ±20% |
    | 额定电流(Isat) | 6.10A 至 10.12A |
    | 直流电阻(Ω) | 0.023 至 0.067 |
    | 温度范围 | -40°C 至 105°C |
    支持电气特性
    - 额定电流:根据电感器的变化率和温升情况确定。
    - 工作频率:1 MHz
    - 保存温度范围:-40°C 至 105°C
    - 单个重量:53mg

    产品特点和优势


    独特功能
    - 使用金属磁性材料制造,能够承受大电流。
    - 采用磁力屏蔽结构,适用于高密度安装。
    - 良好的散热性能,能够在宽泛的温度范围内稳定工作。
    市场竞争力
    - 出色的电气性能,能够满足多种应用需求。
    - 高度的集成性和可靠性,使得它在众多消费电子设备中表现出色。
    - 符合RoHS和无卤素要求,环保友好。

    应用案例和使用建议


    实际应用
    VLS3012HBX型电感器广泛应用于智能手机和平板电脑等移动设备中。它不仅有助于提高电源效率,还能够减小整个电路板的体积。
    使用建议
    - 在使用前,请确保获取详细的采购规格书。
    - 确保焊接前的预热温度与焊接温度之间的温差不超过150°C。
    - 注意安装后的焊接修正应在规范范围内。

    兼容性和支持


    兼容性
    VLS3012HBX型电感器具有广泛的兼容性,适用于多种电子设备和系统。其磁屏蔽结构也使其能够与大多数常见的电子组件无缝集成。
    厂商支持
    生产商提供详尽的技术文档和支持服务,以帮助用户更好地了解和使用该产品。如有任何技术问题或需要技术支持,建议联系供应商。

    常见问题与解决方案


    问题一:电感器工作温度异常
    - 解决方案:检查安装环境是否符合产品规定的温度范围。如果超出范围,请采取措施进行温度控制。
    问题二:焊接过程中出现缺陷
    - 解决方案:严格按照推荐的焊接温度曲线进行操作,确保预热阶段和焊接阶段的温度差在规定范围内。
    问题三:电感器无法正常工作
    - 解决方案:首先检查连接电路是否正确无误。如果仍然存在问题,请参阅产品手册或联系技术支持。

    总结和推荐


    综合评估
    VLS3012HBX型电感器凭借其优异的电气性能和稳定的散热能力,在高密度安装和电源管理领域展现出卓越的表现。其磁屏蔽结构和良好的兼容性也使得它成为众多电子设备的理想选择。
    推荐意见
    鉴于该产品的多功能性和高性能,我们强烈推荐在各种电源管理和高密度安装应用中使用。同时,我们也建议用户在使用前仔细阅读相关技术手册,以确保产品的最佳性能。

VLS3012HBX-2R2M参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 106mΩ
额定电流 3.15A
Q值 -
测试频率 1MHz
电感值 2.2μH
饱和电流(LSAT) 3.35A
长*宽*高 3mm*3mm*1.2mm
通用封装 1212
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VLS3012HBX-2R2M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS3012HBX-2R2M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS3012HBX-2R2M VLS3012HBX-2R2M数据手册

VLS3012HBX-2R2M封装设计

查看详情并下载
Symbol
Footprint
3D Model
