VLS5030EX-150M-D

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 1.6A 1.9A 15μH 144mΩ ±20% 标准安装,贴片安装 5.3mm*5mm*3mm
供应商型号: 4144807
供应商: 海外现货
标准整包数: 5

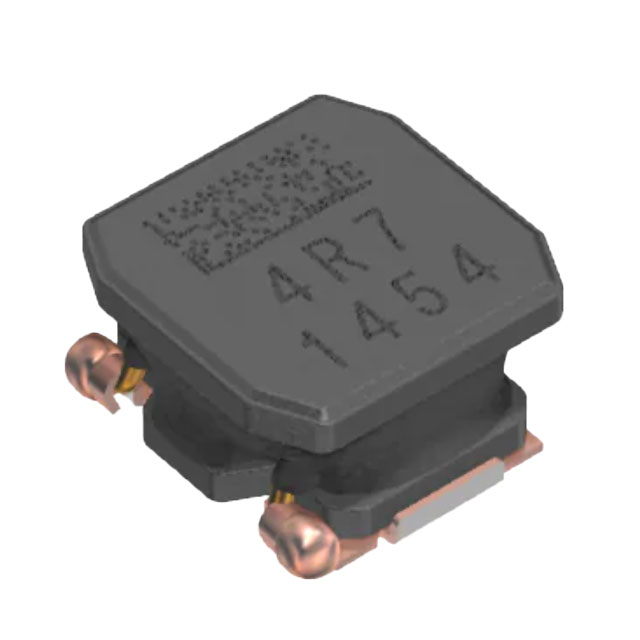

TDK 贴片电感 VLS5030EX-150M-D

VLS5030EX-150M-D概述

    # VLS5030EX-D 系列功率电感技术手册

    产品简介


    基本描述
    VLS5030EX-D 系列是专为汽车应用设计的功率电感,属于绕线型铁氧体电感。该系列产品以其高性能和高可靠性著称,广泛应用于各种汽车相关的电子控制系统中。
    主要功能
    - 磁屏蔽型功率电感:有效减少电磁干扰。
    - 高密度安装兼容性:通过磁性材料实现了卓越的磁屏蔽结构。
    - 优化设计:改进的铁氧体核心设计使得电流容量更大,直流电阻更低。
    应用领域
    - 汽车相关设备(如PoC、前照灯、安全气囊、短程雷达、电动助力转向、各类电子控制单元等)。

    技术参数


    | 参数 | 规格 |

    | 额定电流 | 较小值Isat或Itemp |
    | Isat | 电感变化率下降30% |
    | Itemp | 温度升高40°C |
    | 测量频率 | 100 kHz |
    | 直流电阻 | ±20% |
    | 最大额定电流 | 0.65 ~ 6.5 A |
    | 额定电流典型值 | 0.73 ~ 3.7 A |

    产品特点和优势


    独特功能
    - 磁屏蔽设计:显著减少外部磁场的干扰。
    - 高电流容量:通过优化铁氧体核心设计实现。
    - 宽温范围:-40°C 至 +150°C(包含自热效应)。
    市场竞争力
    - 高可靠性:适用于严苛的汽车应用环境。
    - 兼容性好:适合高密度电路板的设计。

    应用案例和使用建议


    应用场景
    VLS5030EX-D 系列电感广泛用于汽车前照灯、安全气囊、电动助力转向系统等关键部位。例如,在短程雷达中作为电源电路的关键部件,以确保稳定供电并降低外部电磁干扰。
    使用建议
    - 在进行焊接时,确保预热温度不超过芯片温度和焊锡温度的差值150°C。
    - 考虑到热设计,选择合适的电感型号时需考虑到自加热的影响。

    兼容性和支持


    兼容性
    - 该产品可与其他标准组件一起安装在电路板上,但需要遵循推荐的布线布局。
    - 电感与印刷电路板(PCB)的结合应该避免施加过大的机械应力。
    支持信息
    - 制造商提供详细的技术文档和测试报告,可在其官方网站获取。
    - 客户支持团队可帮助解决在使用过程中遇到的技术问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后终端导电不良 | 按照存储条件(5至40°C,湿度≤75%RH)重新存放12个月 |
    | 磁场干扰引起功能异常 | 采取措施防止产品暴露在强磁场环境中 |

    总结和推荐


    综合评估
    VLS5030EX-D 系列电感以其出色的性能、广泛的适用性和高度可靠性成为汽车电子系统中的优选组件。无论是前照灯、安全气囊还是其他关键电子控制单元,都能表现出色。
    推荐结论
    强烈推荐使用 VLS5030EX-D 系列电感,尤其是在要求高度可靠性的汽车应用中。对于设计工程师而言,这些电感不仅易于集成,还能提升整个系统的性能和稳定性。

VLS5030EX-150M-D参数

参数
额定电流 1.9A
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 1.6A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 144mΩ
长*宽*高 5.3mm*5mm*3mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VLS5030EX-150M-D厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS5030EX-150M-D数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS5030EX-150M-D VLS5030EX-150M-D数据手册

VLS5030EX-150M-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
