首页  >  产品百科  >  VLCF4028T-101MR33-2

VLCF4028T-101MR33-2

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 330mA 330mA 100μH 1Ω ±20% 1515 标准安装,贴片安装 4mm*4mm*2.8mm
供应商型号: 11M-VLCF4028T-101MR33-2
供应商: 云汉优选
标准整包数: 1

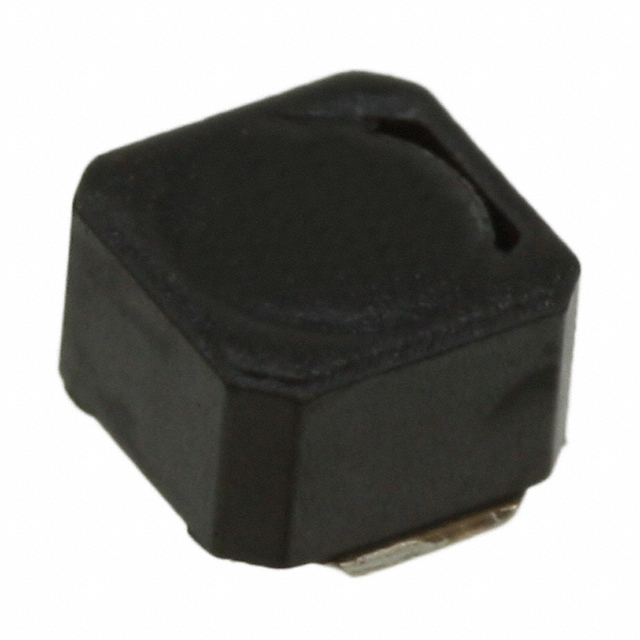

TDK 贴片电感 VLCF4028T-101MR33-2

VLCF4028T-101MR33-2概述

    电子元器件产品技术手册:VLCF4028-2型电感器

    1. 产品简介


    VLCF4028-2型电感器是一种专为电源电路设计的绕线铁氧体磁屏蔽电感器。它具备低剖面、良好的散热性能和磁屏蔽结构。该产品适用于多种消费电子产品,如硬盘驱动器(HDD)、数字视频摄像机(DVC)和数码相机(DSC)的电源电路。此外,还广泛应用于LCD屏、其他DC到DC转换器等领域。

    2. 技术参数


    | 参数 | 规格 |

    | 额定电流 | Isat 或 Itemp 中的较小值 |
    | Isat | 初始电感值下降30%时的电流 |
    | Itemp | 温度上升40°C时的电流 |
    | 测量频率 | 100 kHz |
    | 直流电阻 | 0.027Ω至1.0Ω |
    | 电感值(L) | 1.2µH至470µH |
    | 公差 | ±30%(1.2µH至47µH),±20%(10µH及以上) |
    | 工作温度范围 | –40°C 至 +105°C |

    3. 产品特点和优势


    - 磁屏蔽结构:通过绕线铁氧体磁芯,有效减少电磁干扰。
    - 低剖面设计:适用于空间受限的应用场合。
    - 宽温度范围:能够适应广泛的温度变化。
    - 高效散热:适合高功率应用环境。
    - 高可靠性:适用于移动设备及各类消费电子产品。

    4. 应用案例和使用建议


    VLCF4028-2型电感器广泛用于各种电源转换设备中,如手机、平板电脑和笔记本电脑的电源适配器。具体应用案例包括:
    - 移动设备:作为HDD、DVC和DSC等设备的电源电感器。
    - 显示器:适用于LCD屏及其相关电路板。
    - DC到DC转换器:确保稳定的电源输出。
    使用建议:
    - 在设计PCB时,确保电感器周围的布局合理,避免因磁场干扰导致的故障。
    - 确保预热温度设定合理,以防止温度差异超过150°C。
    - 非磁屏蔽型电感器需要特别注意电路板的整体变形和局部应力影响。

    5. 兼容性和支持


    - 兼容性:该电感器与大多数消费电子设备兼容。
    - 支持:制造商提供详细的使用说明和技术支持,确保用户能够正确安装和使用。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温升过高 | 检查安装位置和散热措施,必要时增加外部散热装置。 |
    | 磁干扰 | 优化电感器的电路板布局,尽量远离其他可能产生磁场的组件。 |
    | 焊接不良 | 确保焊接温度和时间符合标准,避免过热或冷却不足。 |

    7. 总结和推荐


    VLCF4028-2型电感器以其卓越的磁屏蔽性能、高效散热能力和宽温度适应范围,成为高性能电源电路的理想选择。无论是移动设备还是消费电子产品,它都能提供稳定可靠的电源解决方案。强烈推荐在类似应用中使用此产品。

VLCF4028T-101MR33-2参数

参数
直流电阻(DCR)
额定电流 330mA
Q值 -
测试频率 100KHz
电感值 100μH
饱和电流(LSAT) 330mA
自谐振频率(SRF) -
容差 ±20%
长*宽*高 4mm*4mm*2.8mm
通用封装 1515
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLCF4028T-101MR33-2厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLCF4028T-101MR33-2数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLCF4028T-101MR33-2 VLCF4028T-101MR33-2数据手册

VLCF4028T-101MR33-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 1.2
10+ ¥ 1.15
30+ ¥ 1.02
100+ ¥ 0.99
库存: 1
起订量: 1 增量: 500
交货地:
最小起订量为:1
合计: ¥ 1.2
