VLCF5024T-2R7N1R5-2

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 1.53A 1.53A 2.7μH 31mΩ ±30% 2020 标准安装,贴片安装 5mm*5mm*2.4mm
供应商型号: 4354307
供应商: 海外现货
标准整包数: 1

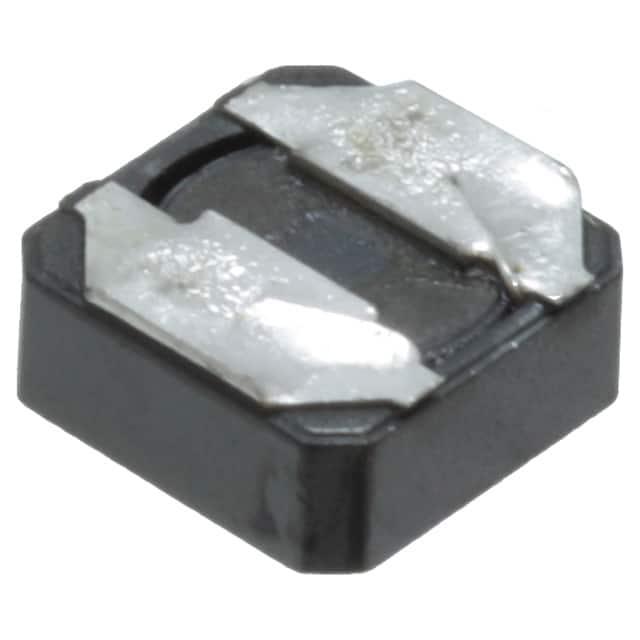

TDK 贴片电感 VLCF5024T-2R7N1R5-2

VLCF5024T-2R7N1R5-2概述


    产品简介


    电子元器件类型:电感器
    主要功能:主要用于电源电路中的能量储存和滤波作用
    应用领域:广泛应用于移动设备如硬盘驱动器(HDD)、数字摄像机(DVC)和数码相机(DSC),以及液晶显示器(LCD)和其他直流到直流转换器中。

    技术参数


    - 工作温度范围:–40°C至+105°C(包括自加热)
    - 封装尺寸:5.0×5.0×2.4mm
    - 电感值范围:1.8μH 至 100μH
    - 电感容差:±30%至±20%
    - 额定电流:在不同电感值下,额定电流范围为0.28A至4.05A
    - 直流电阻:最大0.026Ω至0.838Ω
    - 测量频率:100kHz
    - 包装方式:500个/卷
    - 存储条件:温度:5°C至40°C,湿度:<75%RH

    产品特点和优势


    - 磁屏蔽设计:有效降低电磁干扰,提升性能稳定性。
    - 低轮廓设计:适用于空间受限的应用场合。
    - 高可靠性:宽工作温度范围及抗腐蚀性,适用于多种恶劣环境。
    - 高效能:在广泛的电流范围内提供稳定的电感值和优异的散热性能。

    应用案例和使用建议


    应用案例:此款电感器常用于笔记本电脑、智能手机等便携式设备的电源电路中,确保设备在运行过程中能够稳定供电,同时减少电磁干扰。
    使用建议:
    1. 在组装前对组件进行预热,以避免温差过大导致损坏。
    2. 确保良好的印刷电路板布局,特别是非磁屏蔽类型的线圈布局,以防止磁干扰。
    3. 存储期限不应超过6个月,存储条件应符合指定要求。

    兼容性和支持


    - 兼容性:适用于多种电源电路设计,与其他主流电子产品兼容。
    - 支持:制造商提供详细的技术支持和售后服务,确保用户能够在应用中充分发挥产品的性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 组件自加热温度过高 | 调整电源输出,确保在规定的工作温度范围内运行 |
    | 额定电流不足 | 更换为更大额定电流的产品,或者重新设计电路布局以优化负载 |
    | 长时间存储后焊接不良 | 在使用前检查并重新进行焊接操作 |

    总结和推荐


    这款VLCF5024-2型电感器凭借其出色的磁屏蔽性能、低轮廓设计和宽工作温度范围,使其成为电源电路中的理想选择。其优良的电气特性和稳定性,尤其适合在移动设备和家用电器中使用。鉴于其广泛的适用性和高效的性能表现,我们强烈推荐使用这款产品。然而,用户应严格按照制造商的要求进行安装和维护,以确保最佳使用效果。

VLCF5024T-2R7N1R5-2参数

参数
容差 ±30%
直流电阻(DCR) 31mΩ
额定电流 1.53A
Q值 -
测试频率 100KHz
电感值 2.7μH
饱和电流(LSAT) 1.53A
自谐振频率(SRF) -
长*宽*高 5mm*5mm*2.4mm
通用封装 2020
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLCF5024T-2R7N1R5-2厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLCF5024T-2R7N1R5-2数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLCF5024T-2R7N1R5-2 VLCF5024T-2R7N1R5-2数据手册

VLCF5024T-2R7N1R5-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.9916
10+ ¥ 3.9328
50+ ¥ 3.7815
100+ ¥ 3.6303
200+ ¥ 3.3883
500+ ¥ 3.3278
2500+ ¥ 3.2673
5000+ ¥ 3.2673
库存: 458
起订量: 13 增量: 0
交货地:
最小起订量为:10
合计: ¥ 39.32
