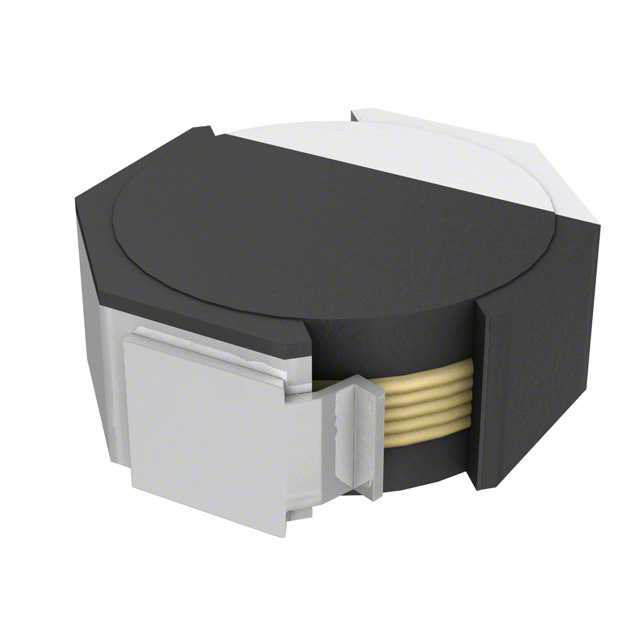

VLF4012AT-220MR51

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 520mA 510mA 22μH 820mΩ ±20% 标准安装,贴片安装 3.7mm*3.5mm*1.2mm
供应商型号: 445-3239-6-ND
供应商: Digi-Key
标准整包数: 1
TDK 贴片电感 VLF4012AT-220MR51

VLF4012AT-220MR51概述

    电子元器件技术手册:VLF系列VLF4012A SMD电感器

    产品简介


    VLF系列VLF4012A是专为便携式DC到DC转换器设计的表面贴装(SMD)电感器。该产品主要用于移动设备中的电源供应,如手机、硬盘驱动器(HDD)和数码相机(DSC)。它具备低剖面设计,最大高度仅为1.2毫米,可实现高分辨率的电磁兼容性(EMC)保护。此外,该产品还符合RoHS指令,不含铅且支持无铅焊接。

    技术参数


    - 型号与参数
    - VLF4012AT-1R5M1R6: 1.5 µH, ±20% 容差, 额定电流1.8 A (根据电感变化), 额定电流1.6 A (根据温度上升)
    - VLF4012AT-2R2M1R5: 2.2 µH, ±20% 容差, 额定电流1.5 A (根据电感变化), 额定电流1.5 A (根据温度上升)
    - VLF4012AT-3R3M1R3: 3.3 µH, ±20% 容差, 额定电流1.3 A (根据电感变化), 额定电流1.3 A (根据温度上升)
    - VLF4012AT-4R7M1R1: 4.7 µH, ±20% 容差, 额定电流1.1 A (根据电感变化), 额定电流1.1 A (根据温度上升)
    - VLF4012AT-6R8MR96: 6.8 µH, ±20% 容差, 额定电流0.96 A (根据电感变化), 额定电流0.97 A (根据温度上升)
    - VLF4012AT-100MR79: 10 µH, ±20% 容差, 额定电流0.80 A (根据电感变化), 额定电流0.79 A (根据温度上升)
    - VLF4012AT-150MR63: 15 µH, ±20% 容差, 额定电流0.63 A (根据电感变化), 额定电流0.64 A (根据温度上升)
    - VLF4012AT-220MR51: 22 µH, ±20% 容差, 额定电流0.52 A (根据电感变化), 额定电流0.51 A (根据温度上升)
    - VLF4012AT-330MR39: 33 µH, ±20% 容差, 额定电流0.44 A (根据电感变化), 额定电流0.39 A (根据温度上升)
    - VLF4012AT-470MR30: 47 µH, ±20% 容差, 额定电流0.36 A (根据电感变化), 额定电流0.30 A (根据温度上升)
    - 电气特性
    - 测试频率: 100 kHz
    - 直流电阻: 0.069 Ω 到 2.0 Ω 不等
    - 最大额定电流取决于电感变化和温度上升,具体数值见上表
    - 尺寸: 3.5 × 3.7 mm (长 × 宽),最大高度 1.2 mm
    - 工作环境
    - 工作温度范围: -40°C 至 +105°C (含自温升)

    产品特点和优势


    - 低剖面设计: 1.2毫米的最大高度使产品适合空间受限的应用场景。
    - 高磁屏蔽: 有助于提高EMC保护性能,减少电磁干扰。
    - 自动装配: 支持自动装配,降低人工成本,提高生产效率。
    - 环保材料: 符合RoHS标准,不含铅和其他有害物质,适用于无铅焊接。
    - 多种型号选择: 提供从1.5 µH到47 µH的多种型号,满足不同应用需求。

    应用案例和使用建议


    - 应用场景: 适用于各种便携式电子产品,如智能手机、平板电脑、穿戴设备等。
    - 使用建议:
    - 在选择型号时,应根据具体应用所需的电感值和电流要求进行匹配。
    - 确保电路板布局合理,避免因布线不当导致信号干扰。
    - 在高电流应用场合,需注意散热问题,必要时添加散热片以防止过热。

    兼容性和支持


    - 兼容性: VLF4012A系列电感器可与其他标准SMD元器件兼容,广泛应用于各种电路设计中。
    - 支持服务: 供应商提供详细的使用指南和技术支持,确保客户能够顺利安装和调试产品。

    常见问题与解决方案


    - Q: 如何判断VLF4012A系列电感器是否损坏?
    - A: 可通过万用表测量直流电阻和电感值,与手册中的数据对比。若存在显著差异,则可能存在损坏。

    - Q: 如何处理电感器温度过高问题?
    - A: 检查电路设计是否有过载现象,必要时增加散热措施,如加装散热片。

    总结和推荐


    VLF系列VLF4012A SMD电感器凭借其紧凑的设计、出色的磁屏蔽效果以及广泛的适用性,成为现代便携设备的理想选择。产品不仅符合严格的环保标准,还能有效提升系统的电磁兼容性。对于需要高效能、低成本且可靠电感解决方案的工程师来说,VLF4012A无疑是一个值得推荐的产品。

VLF4012AT-220MR51参数

参数
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 520mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 820mΩ
额定电流 510mA
Q值 -
长*宽*高 3.7mm*3.5mm*1.2mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装
