VLS6045AF-4R7M

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 4.3A 4.7A 4.7μH 26mΩ ±20% 2424 标准安装,贴片安装 6mm*6mm*4.5mm
供应商型号: 11M-VLS6045AF-4R7M
供应商: 云汉优选
标准整包数: 1

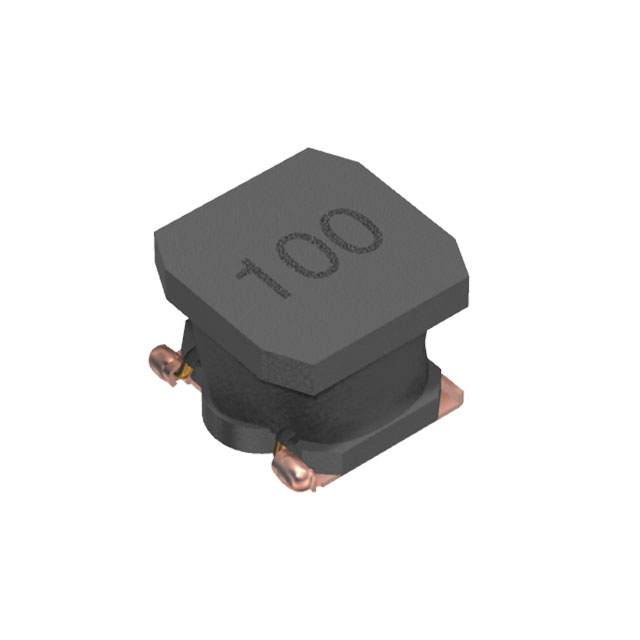

TDK 贴片电感 VLS6045AF-4R7M

VLS6045AF-4R7M概述

    高磁屏蔽电感器:VLS6045AF系列

    1. 产品简介


    VLS6045AF系列是专为电源电路设计的高磁屏蔽型绕线电感器,由铁氧体材料制成,能够实现高效能、高密度的安装。该系列产品适用于多种应用,特别是在音频领域的Class-D放大器中(例如AI音箱、蓝牙音箱、电视扬声器)。

    2. 技术参数


    以下是VLS6045AF系列的部分技术参数:
    | 型号 | 尺寸 (mm) | 电感值 (µH) | 容差 (%) | 额定电流 (A) | 直流电阻 (Ω) |
    |
    | VLS6045AF-3R3N | 6.0×6.0×4.5 | 3.3 | ±30 | 5.0 | 0.022 |
    | VLS6045AF-4R7M | 6.0×6.0×4.5 | 4.7 | ±20 | 4.3 | 0.026 |
    | VLS6045AF-6R8M | 6.0×6.0×4.5 | 6.8 | ±20 | 3.5 | 0.037 |
    | VLS6045AF-8R2M | 6.0×6.0×4.5 | 8.2 | ±20 | 3.2 | 0.042 |
    额定电流是饱和电流(Isat)和温升电流(Itemp)中的较小值。具体测量设备和方法请参见技术手册。

    3. 产品特点和优势


    VLS6045AF系列具有以下特点和优势:
    - 高磁屏蔽:采用铁氧体材料,实现了高效的电磁屏蔽效果,避免了外部磁场的干扰。
    - 优化的总谐波失真加噪声特性:相较于前一代产品VLS6045EX,VLS6045AF在总谐波失真加噪声特性上有所提升。
    - 宽泛的工作温度范围:-40°C至+105°C,适应多种环境条件。
    - 高密度安装:适合现代紧凑型电子设备的设计需求。

    4. 应用案例和使用建议


    VLS6045AF系列广泛应用于Class-D放大器中,用于处理音频信号。为了优化性能,建议在使用过程中注意以下几点:
    - 确保电源电路中的电流不超过额定值,以避免过热导致性能下降。
    - 设计电路板时,合理布置电感器,减少磁干扰影响。
    - 注意电感器的布局对信号传输路径的影响,以确保最佳性能。

    5. 兼容性和支持


    VLS6045AF系列与市场上常见的音频放大器兼容。制造商提供了详尽的技术支持和售后服务,确保客户在使用过程中能够获得及时的帮助和支持。

    6. 常见问题与解决方案


    - 问题:如何判断电感器是否过热?
    - 解决方案:通过监测电感器的温度,确保其不超过最大工作温度。如果温度异常升高,应检查电流负载是否超过额定值。
    - 问题:如何正确预热元件以防止焊接损坏?
    - 解决方案:将预热温度设置在芯片和焊料温度之间不超过150°C的范围内,确保焊点质量。

    7. 总结和推荐


    VLS6045AF系列凭借其高磁屏蔽能力、宽泛的工作温度范围及优化的性能指标,在Class-D放大器等领域表现出色。对于需要高性能、高可靠性的应用场合,推荐使用此系列产品。建议客户在购买前详细了解产品的详细规格和要求,并确保遵守安全使用规范,以获得最佳使用体验。

VLS6045AF-4R7M参数

参数
电感值 4.7μH
饱和电流(LSAT) 4.3A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 26mΩ
额定电流 4.7A
Q值 -
测试频率 100KHz
长*宽*高 6mm*6mm*4.5mm
通用封装 2424
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLS6045AF-4R7M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS6045AF-4R7M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS6045AF-4R7M VLS6045AF-4R7M数据手册

VLS6045AF-4R7M封装设计

查看详情并下载
Symbol
Footprint
3D Model
