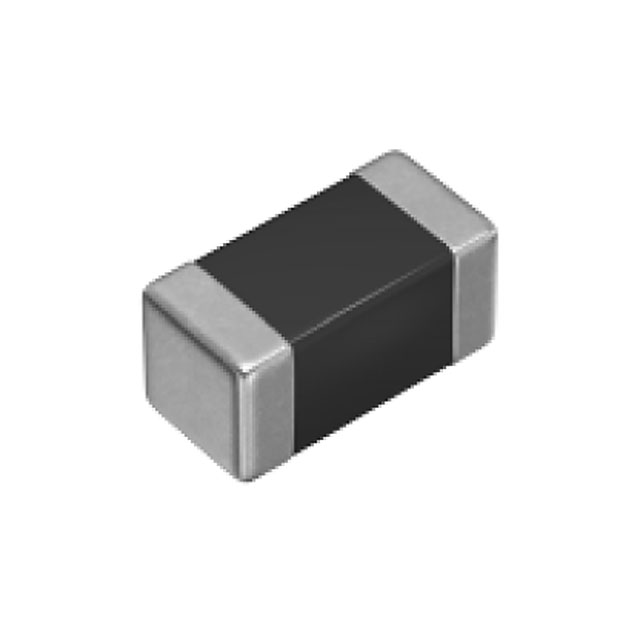

KLZ1608AHR1R0WTD25

产品分类: 贴片电感
厂牌: TDK
产品描述: 10MHz 190mA 600mA 1μH 195mΩ ±20% 0603 贴片安装 1.6mm*800μm*950μm
供应商型号: 3489647
供应商: 海外现货
标准整包数: 10
TDK 贴片电感 KLZ1608AHR1R0WTD25

KLZ1608AHR1R0WTD25概述

    KLZ1608-HR 系列电感器技术手册解析

    1. 产品简介


    KLZ1608-HR 系列是专为汽车电子设计的高性能电感器。这些电感器主要用于电源线路中的去耦合电路,以确保稳定的电源输出。主要应用于汽车电子设备、智能手机、平板电脑、笔记本电脑、各种模块(如摄像头模块、数字相机、视频游戏设备、便携式音频设备、导航系统、PNDs、无线局域网设备、固态硬盘)等领域。

    2. 技术参数


    - 尺寸:1.6×0.8×0.8mm
    - 工作温度范围:-55°C 到 +150°C
    - 兼容性标准:符合 AEC-Q200 标准
    - 技术规格:
    - 电感量:1.00µH(±20%),2.20µH(±20%),4.70µH(±20%),10.0µH(±20%),22.0µH(±20%)
    - DC电阻:0.15Ω,0.25Ω,0.50Ω,1.05Ω,2.40Ω
    - 饱和电流(Isat):190mA,130mA,120mA,90mA,55mA
    - 温升电流(Itemp):600mA,500mA,350mA,250mA,150mA

    3. 产品特点和优势


    KLZ1608-HR 系列电感器具有以下特点和优势:
    - 出色的直流超电流能力:提供卓越的直流偏置特性。
    - 低直流电阻:降低能量损耗,提高效率。
    - 宽频率范围适应性:能够处理从低频到高频的噪声。
    - 增强的机械强度:通过导电树脂吸收外部应力,提高了热冲击的抗力。
    - 高温耐受性:能够在高达 150°C 的高温环境下稳定工作。
    - 符合汽车电子标准:满足 AEC-Q200 标准,适用于汽车应用。

    4. 应用案例和使用建议


    KLZ1608-HR 系列电感器广泛应用于汽车电子设备,特别是车载娱乐系统。在设计应用时,应注意以下几点:
    - 布局设计:避免磁场干扰导致的功能异常。
    - 预热:在焊接前进行预热,温度差不应超过 150°C。
    - 存储条件:确保存储温度在 5°C 到 40°C,湿度在 10% 到 75% 之间。
    - 组装后处理:应避免给芯片施加残余应力,特别是在螺纹紧固部分。

    5. 兼容性和支持


    KLZ1608-HR 系列电感器可以与多种电子元器件兼容,广泛应用于各类电子产品。制造商提供了详细的技术支持,包括产品交付规格、安全警告等,确保正确和安全使用。

    6. 常见问题与解决方案


    - Q: 电感器过热会导致什么问题?
    - A: 过热可能导致短路、性能下降甚至寿命缩短。应确保设计时留有足够的散热裕度。
    - Q: 如何避免在焊接过程中损坏终端电极?
    - A: 在焊接前进行预热,并遵循规定的焊接条件。

    7. 总结和推荐


    KLZ1608-HR 系列电感器以其出色的性能、广泛的应用范围和高可靠性,成为汽车电子和其他高端应用的理想选择。强烈推荐在需要稳定电源和可靠性能的应用中使用。
    该产品技术手册不仅提供了详细的规格参数,还明确了产品的适用范围和使用注意事项,为工程师在实际应用中提供了有力的支持。

KLZ1608AHR1R0WTD25参数

参数
电感值 1μH
饱和电流(LSAT) 190mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 195mΩ
额定电流 600mA
Q值 -
测试频率 10MHz
长*宽*高 1.6mm*800μm*950μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
