B78108S1334J009

产品分类: 插件电感
厂牌: TDK
产品描述: 796KHz 2.7MHz 190mA 190mA 70@796kHz 330μH 6.4Ω ±5% 通孔安装 9.2mm(长度)
供应商型号: 495-B78108S1334J009CT-ND
供应商: Digi-Key
标准整包数: 1

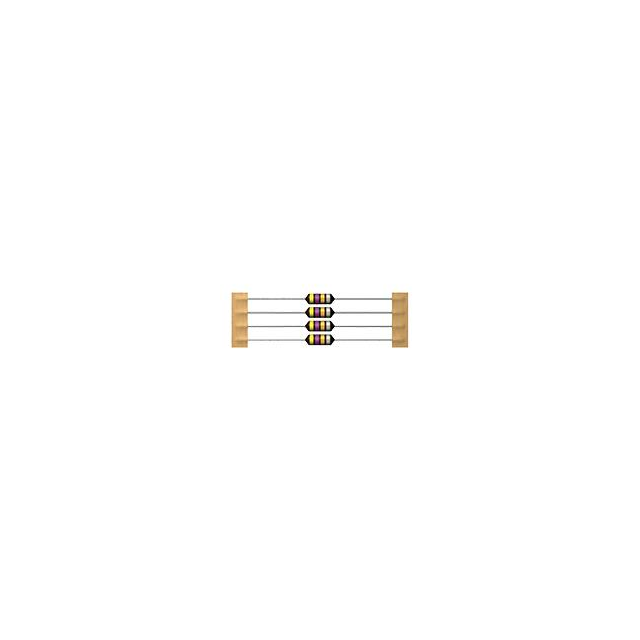

TDK 插件电感 B78108S1334J009

B78108S1334J009概述


    产品简介


    RF扼流圈(BC系列)
    RF扼流圈BC系列,包括型号为B78108S和B78148S的产品。这些电子元器件主要用于射频(RF)信号的阻断和过滤,广泛应用于各种场合,例如天线系统、汽车电子、节能灯具以及娱乐电子产品等。它们通过阻抗匹配来抑制噪声和干扰,确保系统的稳定运行。

    技术参数


    - 电感范围:1 μH 至 4700 μH
    - 额定电流:55 mA 至 1200 mA
    - 结构特征:
    - 铁氧体圆柱芯
    - 漆包铜线绕制
    - 阻燃漆涂层
    - 技术规格:
    - 最小Q因子:7.96(不同型号有所不同)
    - 谐振频率:最小100 kHz(根据不同型号变化)
    - 直流电阻(Rmax):最大约200 mΩ
    - 剥离温度:最高+125°C
    - 工作温度:+20°C(标称值)

    产品特点和优势


    BC系列RF扼流圈具有广泛的电感范围和不同的型号选择,适合各种通用应用。它们采用了阻燃漆涂层和特殊的结构设计,适用于波峰焊接工艺,并且符合RoHS标准。这些扼流圈具有出色的耐热和稳定性,能够确保长期的可靠性和良好的电气性能。

    应用案例和使用建议


    应用案例:
    - 在天线系统中,用于减少杂散信号干扰。
    - 在汽车电子系统中,用于电源线路中的滤波和降噪。
    - 在节能灯具中,用于阻断高频噪声。
    使用建议:
    - 在使用时,需要关注其额定电流和温度限制,以避免过载损坏。
    - 使用时要确保连接处的机械应力不要影响其工作性能。

    兼容性和支持


    BC系列RF扼流圈与多种其他电子元器件和设备兼容。制造商提供了详细的技术支持和维护信息,以确保客户能够充分利用这些产品的所有功能。

    常见问题与解决方案


    1. 问题:如何正确弯曲引脚?
    - 解决方案:弯曲时需注意不要对绕组的起始部分施加任何机械应力,以免损坏绝缘层。
    2. 问题:如何确定最佳的电感值?
    - 解决方案:根据具体应用要求选择合适的电感值,通常参考技术手册中的特性曲线来决定。
    3. 问题:如何保证焊点质量?
    - 解决方案:严格按照指定的焊接条件操作,如温度、时间和助焊剂的选择。

    总结和推荐


    总体而言,BC系列RF扼流圈在电感范围、额定电流、电气特性等方面表现出色,非常适合各种通用电子应用。这些产品以其广泛的应用范围、优良的性能和可靠性赢得了市场的认可。对于需要高性能RF扼流圈的工程师和技术人员来说,BC系列是不错的选择。建议在使用过程中遵循手册中的指导原则,以确保其最佳性能和寿命。

B78108S1334J009参数

参数
自谐振频率(SRF) 2.7MHz
容差 ±5%
直流电阻(DCR) 6.4Ω
额定电流 190mA
Q值 70@796kHz
测试频率 796KHz
电感值 330μH
饱和电流(LSAT) 190mA
长*宽*高 9.2mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,弹夹装

B78108S1334J009厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B78108S1334J009数据手册

厂牌 PDF简要描述 下载
TDK 插件电感 TDK B78108S1334J009 B78108S1334J009数据手册

B78108S1334J009封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.299 ¥ 2.5266
10+ $ 0.2473 ¥ 2.0893
25+ $ 0.2291 ¥ 1.9357
50+ $ 0.2162 ¥ 1.8269
100+ $ 0.1914 ¥ 1.6171
250+ $ 0.177 ¥ 1.4959
500+ $ 0.1607 ¥ 1.345
1000+ $ 0.1515 ¥ 1.2681
库存: 4882
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.52
