MLG0603P4N1BT000

产品分类: 贴片电感
厂牌: TDK
产品描述: 500MHz 5.8GHz 350mA 14@500MHz 4.1nH 400mΩ ±0.1nH 0201 贴片安装 600μm*300μm*330μm
供应商型号: 445-MLG0603P4N1BT000TR-ND
供应商: Digi-Key
标准整包数: 15000

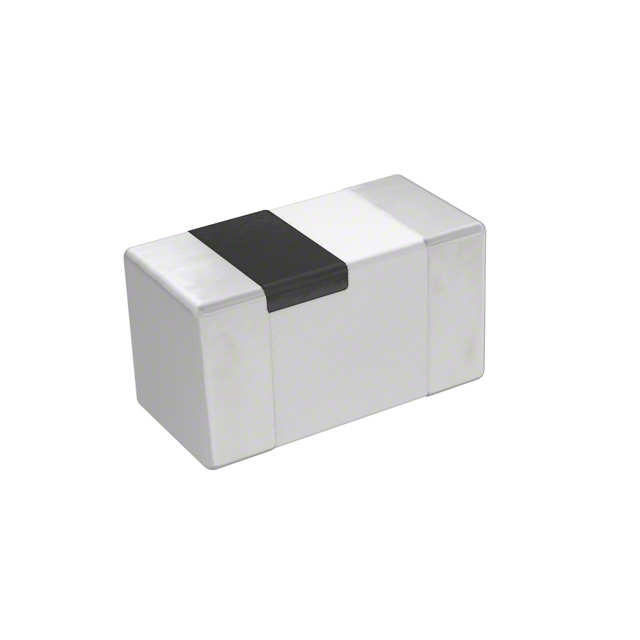

TDK 贴片电感 MLG0603P4N1BT000

MLG0603P4N1BT000概述

    # MLG0603P 系列高频电感器技术手册解析

    1. 产品简介


    MLG0603P 系列电感器是 TDK 公司推出的一款专为高频率电路设计的多层陶瓷电感器。该系列电感器采用先进的多层技术和陶瓷材料制造工艺,适用于智能手机、平板电脑、蓝牙模块、WiFi模块、射频前端模块(FEM)以及其他高频率通信设备。其小巧的尺寸(0603 尺寸,即 0.6×0.3×0.3 mm³)使其非常适合于现代电子设备的小型化需求。
    主要功能与应用领域
    - 功能:高 Q 值、低直流电阻、高电流容量,适合高频信号传输和滤波。
    - 应用领域:移动通信行业(如智能手机和平板终端)、蓝牙/WiFi/UWB 模块、调谐器、以及其他需要高性能电感器的应用场景。

    2. 技术参数


    | 参数 | 规格 |

    | 电感范围 | 0.6 nH 至 120 nH |
    | 电感步进精度 | 0.1 nH |
    | 额定工作温度范围 | -55°C 至 +125°C |
    | 存储温度范围 | -55°C 至 +125°C |
    | 包装数量 | 15,000 个/卷 |
    | 单体重量 | 0.2 mg |
    | 自谐振频率 | 500 MHz 至 20 GHz |
    | 直流电阻 | 0.06 Ω 至 1.90 Ω |
    | 最大额定电流 | 1000 mA 至 150 mA |
    注意事项
    - 存储时间超过 12 个月可能导致端子电极焊料性能下降,需遵循储存条件(温度:5°C 至 40°C,湿度:<75% RH)。
    - 焊接前必须进行预热处理,且预热温差不得超过 150°C。
    - 使用时避免暴露于磁场或磁体附近。
    3. 产品特点与优势
    特点
    - 高 Q 值:在 800 MHz 或更高频率下保持良好的品质因数,提升信号传输效率。
    - 微型封装:0603 尺寸的紧凑设计适合高密度电路板布局。
    - 可靠性高:符合 RoHS 指令,无卤素环保设计。
    - 兼容性强:适用于多种高频率模块和设备。
    优势
    - 在高频率信号传输中表现出色,减少信号衰减。
    - 多层陶瓷结构提供稳定的电气特性和耐用性。
    - 广泛适用于各种消费电子及工业设备。
    4. 应用案例与使用建议
    应用案例
    - 智能手机和智能设备:用于蓝牙模块、WiFi 模块和射频前端模块。
    - 通信设备:适合于高速数据传输场景,例如无线局域网和超宽带通信。
    - 医疗设备:在特定医疗设备中用作关键元器件,确保高可靠性。
    使用建议
    - 设计电路板时需合理规划电感位置,避免磁干扰影响。
    - 确保焊接过程中的温度曲线符合推荐参数(预热时间 60 至 120 秒,焊接峰值温度 250 至 260°C)。
    - 配合阻抗匹配电路设计以最大化电感性能。
    5. 兼容性与支持
    兼容性
    - 焊接工艺:与铅自由焊料完全兼容。
    - 设备兼容性:广泛应用于各类高频通信模块中。
    支持与维护
    - 提供详细的产品规格说明书和技术支持服务。
    - 厂商提供长期的供应链保障和质量监控体系。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 存储时间过长导致性能下降 | 检查存储条件是否满足要求,并重新检测焊接效果。 |
    | 自加热影响性能 | 增加散热设计以降低温升,确保热设计余量充足。 |
    | 焊接不均匀 | 调整焊接温度曲线至推荐范围并重新焊接。 |
    7. 总结与推荐
    综合评估
    MLG0603P 系列电感器凭借其高 Q 值、小体积、高性能和可靠性,成为高频电路的理想选择。其卓越的设计使其在智能手机、通信模块等领域的应用表现极为出色。
    推荐结论
    我们强烈推荐 MLG0603P 系列电感器用于需要高频率信号传输和稳定性能的场合。对于追求小型化和高效能的设计师来说,这款产品无疑是首选之一。

MLG0603P4N1BT000参数

参数
Q值 14@500MHz
测试频率 500MHz
电感值 4.1nH
饱和电流(LSAT) -
自谐振频率(SRF) 5.8GHz
容差 ±0.1nH
直流电阻(DCR) 400mΩ
额定电流 350mA
长*宽*高 600μm*300μm*330μm
通用封装 0201
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MLG0603P4N1BT000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

MLG0603P4N1BT000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK MLG0603P4N1BT000 MLG0603P4N1BT000数据手册

MLG0603P4N1BT000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15000+ $ 0.0158 ¥ 0.1326
30000+ $ 0.0149 ¥ 0.125
45000+ $ 0.0144 ¥ 0.1207
75000+ $ 0.0138 ¥ 0.1157
105000+ $ 0.0134 ¥ 0.1124
150000+ $ 0.013 ¥ 0.1091
375000+ $ 0.0121 ¥ 0.101
750000+ $ 0.0114 ¥ 0.0952
库存: 30000
起订量: 15000 增量: 1
交货地:
最小起订量为:15000
合计: ¥ 1989
