首页  >  产品百科  >  B82464A4474K000

B82464A4474K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 100KHz 550mA 500mA 470μH 1.27Ω ±10% 标准安装,贴片安装 10.4mm*10.4mm*4.8mm
供应商型号: 7429738
供应商: 海外现货
标准整包数: 1

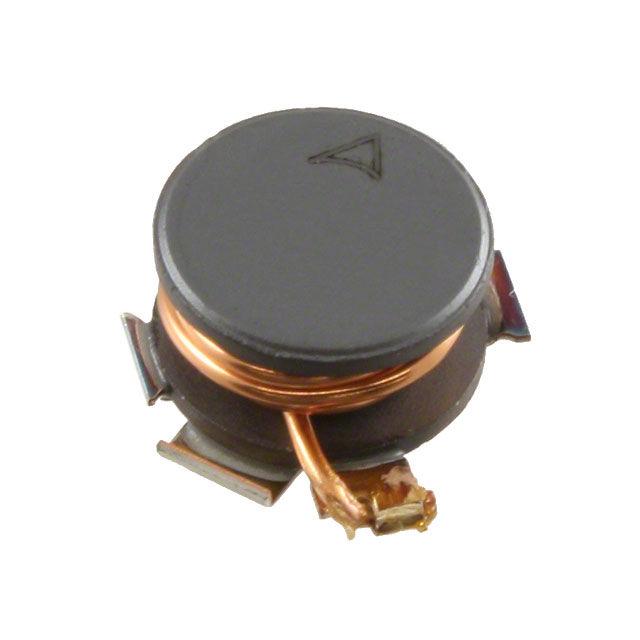

TDK 贴片电感 B82464A4474K000

B82464A4474K000概述

    SMT Power Inductors B82464A4 技术手册

    产品简介


    SMT(表面贴装技术)功率电感器 B82464A4 是一种高性能的电子元件,主要用于各种工业和汽车电子应用。该产品采用铁氧体磁芯,具有优良的温度稳定性和高电流承载能力。它的主要功能是滤波供应电压、耦合与去耦电路、直流转换器中的关键组件。

    技术参数


    - 尺寸:10.4 mm × 10.4 mm × 4.8 mm
    - 额定电感量:1 μH 至 1000 μH
    - 额定电流:0.33 A 至 7 A
    - 构造:铁氧体磁芯,铜线绕制,焊接至端子
    - 焊接温度:符合 JEDEC J-STD 020D 标准
    - 耐热范围:高达 +150°C
    - 直流电阻:低
    - 最高饱和电流:最大直流电流导致电感值下降约 10%
    - 封装方式:16 mm 吹塑带,卷绕在 330 mm 卷轴上,每卷 750 个
    - 重量:约 1.1 g

    产品特点和优势


    - 高耐热性:可达 +150°C,适合高温应用
    - 高额定电流:最大可达 7 A,适用于高电流需求的应用
    - 低直流电阻:提高效率
    - 兼容无铅回流焊:符合 JEDEC J-STD 020D 标准
    - 通过 AEC-Q200 认证:适用于汽车电子领域
    - RoHS 兼容:环保材料,满足相关标准

    应用案例和使用建议


    SMT 功率电感器 B82464A4 广泛应用于汽车电子和工业电子领域。典型应用包括滤波电源电压、耦合与去耦电路以及直流/直流转换器。例如,在汽车电子系统中,该电感器可以用于发动机控制单元、车身控制系统和安全气囊系统中。在使用时,建议仔细考虑散热措施,以确保长期可靠运行。

    兼容性和支持


    该电感器与大多数表面贴装设备兼容,易于安装和集成到现有的电路板设计中。厂商提供全面的技术支持和售后服务,包括样品套件和详尽的产品文档,确保客户能够快速有效地进行应用开发。

    常见问题与解决方案


    - 问题:如何确保电感器焊接质量?
    - 解决方法:使用锡银铜 (Sn95.5Ag3.8Cu0.7) 焊料,焊接温度为 (245 ± 5) °C,时间为 (5 ± 0.3) s。检查焊接后的润湿面积是否达到至少 90%。

    - 问题:如何避免在应用过程中电感器损坏?
    - 解决方法:避免直接冲击,特别是对铁氧体核心。在使用填充材料时,确保不会损害线圈绝缘层或塑料部件。

    总结和推荐


    SMT 功率电感器 B82464A4 是一款非常可靠的电感器,适用于多种高要求的应用环境。其优良的温度稳定性、高电流承载能力和低直流电阻使其成为市场上极具竞争力的选择。强烈推荐使用该产品,特别是对于需要高效能和高可靠性电子组件的设计项目。

B82464A4474K000参数

参数
容差 ±10%
直流电阻(DCR) 1.27Ω
额定电流 500mA
Q值 -
测试频率 100KHz
电感值 470μH
饱和电流(LSAT) 550mA
自谐振频率(SRF) 100KHz
长*宽*高 10.4mm*10.4mm*4.8mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82464A4474K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82464A4474K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82464A4474K000 B82464A4474K000数据手册

B82464A4474K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.7226
10+ ¥ 5.8504
50+ ¥ 5.242
200+ ¥ 5.242
400+ ¥ 5.1484
750+ ¥ 5.0548
3750+ ¥ 5.0548
库存: 744
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.72
直接购买
加入购物车
