首页  >  产品百科  >  NLC453232T-120K-PF

NLC453232T-120K-PF

产品分类: 贴片电感
厂牌: TDK
产品描述: 2.52MHz 21MHz 500mA 10@2.52MHz 12μH 600mΩ ±10% 1812 贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: UA-NLC453232T-120K-PF
供应商: 海外现货
标准整包数: 500

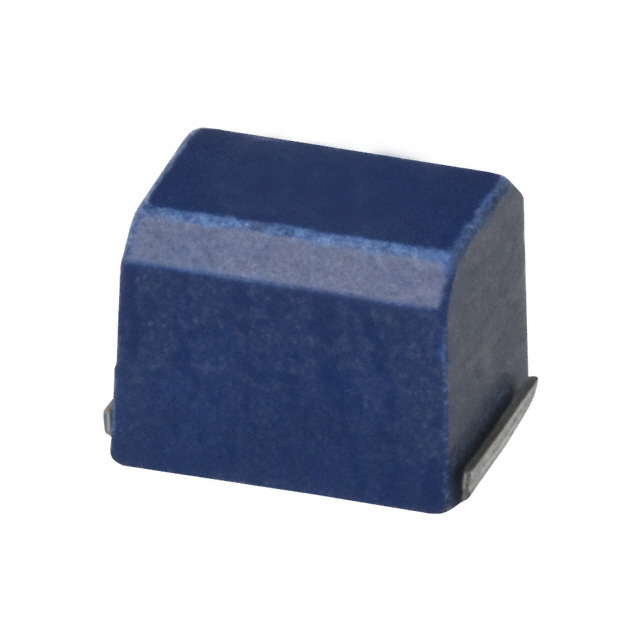

TDK 贴片电感 NLC453232T-120K-PF

NLC453232T-120K-PF概述

    电子元器件产品技术手册:NLC453232型绕线电感器

    产品简介


    NLC453232型绕线电感器是专为解耦电路设计的树脂封装型电感器。该系列产品属于E-12系列,具有广泛的型号选择,能够满足不同的应用需求。主要功能在于滤波、去耦、储能等,广泛应用于智能电表、音频视频设备、xDSL设备、通信基础设施(如移动基站)、工业设备以及其他各种电子设备中。

    技术参数


    - 尺寸:4.5×3.2×3.2 mm
    - 引脚样式:SMT贴片
    - 包装方式:卷带式
    - 额定电流:1050 mA 至 260 mA(取决于具体型号)
    - 电感值:1 µH 至 100 µH(±10% 误差)
    - 直流电阻:0.11 Ω 至 3.5 Ω
    - 操作温度范围:-40°C 至 +105°C
    - 存储温度范围:-40°C 至 +105°C
    - 储存周期:小于6个月
    - 符合标准:符合RoHS指令,可兼容无铅焊料

    产品特点和优势


    - 宽范围适用性:E-12系列提供多种电感值和精度,适用于不同应用场景。
    - 优异的热稳定性:能够在宽泛的操作温度范围内保持稳定的性能。
    - 高可靠性:具有良好的耐腐蚀性和抗氧化能力,适合长期使用。
    - 低损耗:直流电阻较低,减少能耗和发热,提高能效。
    - 紧凑设计:体积小巧,便于布局,尤其适用于空间受限的应用场景。

    应用案例和使用建议


    - 应用场景:常用于智能电表、音频视频设备、通信基站、工业自动化控制设备中。
    - 使用建议:
    - 在安装前预热组件,预热温度不应超过255°C。
    - 焊接时确保温度差不超过150°C。
    - 使用合适的接地腕带来防止静电。
    - 注意避免磁干扰,合理布局线圈位置。

    兼容性和支持


    - 兼容性:本产品适合与多种电子设备配合使用,特别适用于一般用途的电子设备(如AV设备、通讯设备、家用电器等)。
    - 支持信息:制造商提供详细的使用说明和技术支持,包括预热焊接规范和储存条件。

    常见问题与解决方案


    - 问题一:如何处理储存周期过长导致的终端电极氧化?
    - 解决方案:定期检查并重新涂覆保护层或更换。

    - 问题二:焊接后出现短路现象如何处理?
    - 解决方案:检查焊接点是否牢固,重新焊接并确保无虚焊。
    - 问题三:如何避免电路板变形对芯片造成的应力?
    - 解决方案:采用合适的PCB布局,增加支撑结构以减少应力。

    总结和推荐


    综上所述,NLC453232型绕线电感器以其卓越的性能、广泛的适用性和优秀的兼容性,成为了解耦电路中不可或缺的重要元件。我们强烈推荐此产品用于各种通用电子设备的设计与制造,特别是对于需要紧凑、高效和可靠的解耦电路的应用场合。

NLC453232T-120K-PF参数

参数
饱和电流(LSAT) -
自谐振频率(SRF) 21MHz
容差 ±10%
直流电阻(DCR) 600mΩ
额定电流 500mA
Q值 10@2.52MHz
测试频率 2.52MHz
电感值 12μH
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

NLC453232T-120K-PF厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLC453232T-120K-PF数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLC453232T-120K-PF NLC453232T-120K-PF数据手册

NLC453232T-120K-PF封装设计

查看详情并下载
Symbol
Footprint
3D Model
