首页  >  产品百科  >  HPL505028F080MRD3P

HPL505028F080MRD3P

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 36A 34A 80nH 880μΩ ±20% 2020 标准安装,贴片安装 5mm*5mm*2.8mm
供应商型号: 445-HPL505028F080MRD3PTR-ND
供应商: Digi-Key
标准整包数: 1000

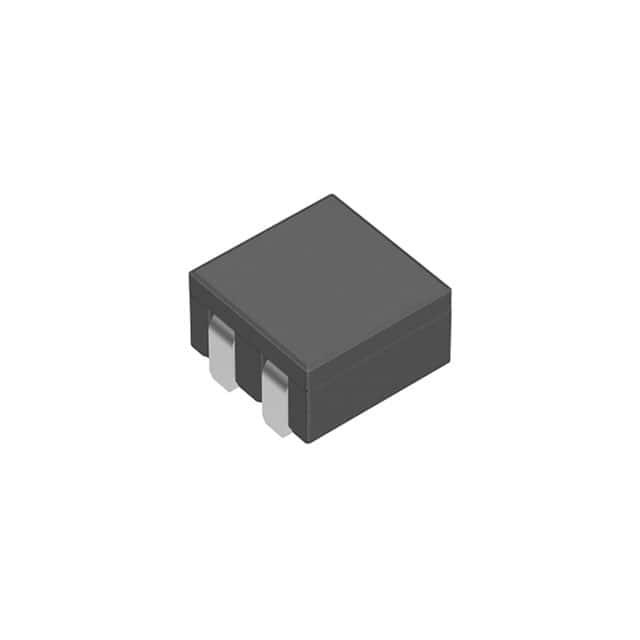

TDK 贴片电感 HPL505028F080MRD3P

HPL505028F080MRD3P概述

    # 电子元器件产品技术手册:HPL505028F型电感器

    产品简介


    HPL505028F型电感器是专为汽车动力电路设计的绕制铁氧体电感器,属于HPL系列。该系列电感器以其高可靠性、低损耗及抗电磁干扰(EMI)能力著称,适用于高级驾驶辅助系统(ADAS),特别是针对Level5摄像头应用。HPL505028F型电感器通过采用低损耗材料和框架成型工艺制造的铁氧体,确保了其在高温下的稳定性和可靠性,可承受-55°C至+155°C的工作温度范围(包括自温升影响)。此外,该产品符合AEC-Q200标准,保证了其在汽车电子应用中的质量和耐用性。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | 5.0x5.0x2.8 mm |
    | 电感量 | 80 nH(±20%) 或 100 nH(±20%) |
    | 测量频率 | 100 kHz |
    | 直流电阻(最大值) | 0.88 mΩ |
    | 额定电流 | Isat1: 35.0 A (25°C), 27.5 A (125°C);
    Isat2: 36.0 A (25°C), 28.5 A (125°C);
    Itemp: 34.0 A (25°C), 34.0 A (125°C) |
    | 工作温度范围 | -55°C至+155°C(含自温升影响) |

    产品特点和优势


    1. 高可靠性:无接头结构,提高了电感器的长期稳定性。
    2. 低损耗材料:采用低损耗铁氧体材料,降低了电感器的直流电阻(RDC)。
    3. 磁通抵消:通过磁通抵消设计,显著降低了电磁干扰(EMI)。
    4. 宽工作温度范围:适用于极端环境,从-55°C到+155°C。
    5. 认证合规性:符合AEC-Q200标准,确保产品质量和可靠性。

    应用案例和使用建议


    应用案例
    - 高级驾驶辅助系统(ADAS):HPL505028F型电感器广泛应用于高级驾驶辅助系统,特别是在Level5摄像头模块中,提供了出色的滤波性能和电磁干扰抑制。
    使用建议
    - 散热管理:由于电感器在大电流条件下工作时会产生热量,因此需要适当的散热措施以维持正常工作温度。
    - 电路布局优化:合理布局电路板上的元件,减少电磁干扰的影响,提高系统的整体性能。

    兼容性和支持


    HPL505028F型电感器与其他同类电子元器件具有良好的兼容性,可以方便地集成到现有的汽车电子产品中。制造商提供详细的技术支持和售后服务,确保用户能够高效地安装和使用该产品。

    常见问题与解决方案


    常见问题
    1. 电感器出现过热现象
    2. 电磁干扰严重
    3. 无法达到预期的电流输出
    解决方案
    1. 确保正确的散热管理:根据推荐的焊接条件进行操作,避免过热。
    2. 改善电路板布局:适当调整电路板上的元件布局,以减少电磁干扰。
    3. 检查连接和电路:确保电感器正确连接,并检查电路是否存在异常情况。

    总结和推荐


    HPL505028F型电感器是一款专为汽车动力电路设计的高性能电感器,具备高可靠性、低损耗和良好的电磁干扰抑制能力。该产品适用于多种汽车电子应用,特别是高级驾驶辅助系统(ADAS)中的Level5摄像头模块。对于需要在恶劣环境下工作的应用场合,该产品是一个理想的选择。强烈推荐给需要高性能电感器的用户。

HPL505028F080MRD3P参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 880μΩ
额定电流 34A
Q值 -
测试频率 100KHz
电感值 80nH
饱和电流(LSAT) 36A
长*宽*高 5mm*5mm*2.8mm
通用封装 2020
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

HPL505028F080MRD3P厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

HPL505028F080MRD3P数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK HPL505028F080MRD3P HPL505028F080MRD3P数据手册

HPL505028F080MRD3P封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 1.2972 ¥ 10.8563
2000+ $ 1.2235 ¥ 10.2391
3000+ $ 1.1824 ¥ 9.8949
5000+ $ 1.17 ¥ 9.7914
库存: 4000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 10856.3
