NLV25T-5R6J-PF

产品分类: 贴片电感
厂牌: TDK
产品描述: 7.96MHz 42MHz 1A 170mA 25@7.96MHz 5.6μH 2.5Ω ±5% 1008 贴片安装 2.5mm*2mm*1.9mm
供应商型号: 12M-NLV25T-5R6J-PF
供应商: 云汉优选
标准整包数: 2000

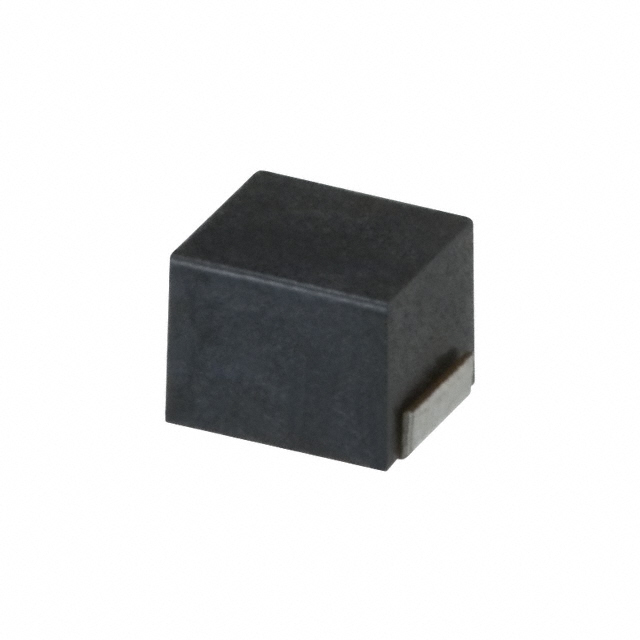

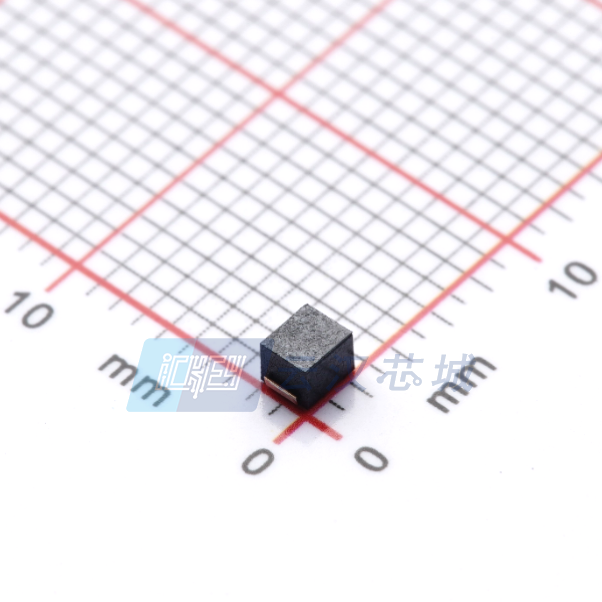

TDK 贴片电感 NLV25T-5R6J-PF

NLV25T-5R6J-PF概述


    产品简介


    NLV25-PF系列是由TDK公司生产的电感器,适用于标准电路的设计。这款电感器采用树脂模封工艺,具有高可靠性,适合应用于智能仪表、音频视频设备、xDSL通信基础设施及工业设备等多种电子设备中。该电感器符合RoHS标准,并且是无卤素的,可兼容无铅焊接,满足环保要求。

    技术参数


    - 封装类型:树脂模封型
    - 尺寸:2.5×2.0×1.8 mm
    - 额定电流:根据型号不同,额定电流范围从530 mA到66 mA不等
    - 电感值范围:0.01 µH至100 µH
    - 温度范围:存储温度为-40°C至+105°C,工作温度为-40°C至+105°C
    - 封装数量:每卷2000个
    - 重量:每个25 mg
    - 公差:±5%
    - 工作频率范围:15 MHz至30 MHz
    - 内部电阻:最大值为2.5 Ω

    产品特点和优势


    NLV25-PF系列电感器拥有广泛的电感值范围,可以满足不同应用的需求。其在工作温度范围内表现出色的电感温度特性,使得其在各种环境条件下都能保持稳定的性能。此外,该电感器还通过了RoHS认证,并且是无卤素设计,满足日益严格的环保要求。它的应用范围广泛,从消费电子到工业控制设备都有涉猎,具备较高的市场竞争力。

    应用案例和使用建议


    应用案例:NLV25-PF系列电感器被广泛应用于智能仪表、音频视频设备以及通讯基础设施的建设中。例如,在智能电表中用于电流检测和滤波;在基站设备中作为信号处理的关键组件。
    使用建议:
    1. 安装前预热:在焊接前进行适当的预热,确保温度差异不超过150°C。
    2. 保护静电:使用腕带释放身体静电以避免损坏电感器。
    3. 合理布局:设计时应注意线圈的布局,避免磁干扰导致的故障。

    兼容性和支持


    NLV25-PF系列电感器与其他标准电子元件具有良好的兼容性,可在多种电路板上无缝集成。厂商提供了详细的技术支持文档和售后服务,确保用户能够正确使用并维护这些产品。

    常见问题与解决方案


    1. 电感值不稳定:检查电路板是否正确焊接,确保电感器安装到位且没有受到物理应力的影响。
    2. 温度异常升高:检查是否超过了规定的额定电流,或者是否有外部因素引起过热。
    3. 焊接质量问题:确保焊接温度和时间在规定的范围内,必要时可重新焊接。

    总结和推荐


    总体来看,NLV25-PF系列电感器以其出色的性能、广泛的适用性和环保特性,在众多电子设备中展现出其优越性。对于需要高性能电感器的应用场景,推荐选用NLV25-PF系列。尽管该产品在新设计中不被推荐,但对于现有设计来说,是一个可靠的选择。

NLV25T-5R6J-PF参数

参数
Q值 25@7.96MHz
测试频率 7.96MHz
电感值 5.6μH
饱和电流(LSAT) 1A
自谐振频率(SRF) 42MHz
容差 ±5%
直流电阻(DCR) 2.5Ω
额定电流 170mA
长*宽*高 2.5mm*2mm*1.9mm
通用封装 1008
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NLV25T-5R6J-PF厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLV25T-5R6J-PF数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLV25T-5R6J-PF NLV25T-5R6J-PF数据手册

NLV25T-5R6J-PF封装设计

查看详情并下载
Symbol
Footprint
3D Model
