VLS252010ET-100M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 560mA 550mA 10μH 854mΩ ±20% 1008 贴片安装 2.5mm*2mm*1mm
供应商型号: 2520691
供应商: 海外现货
标准整包数: 5

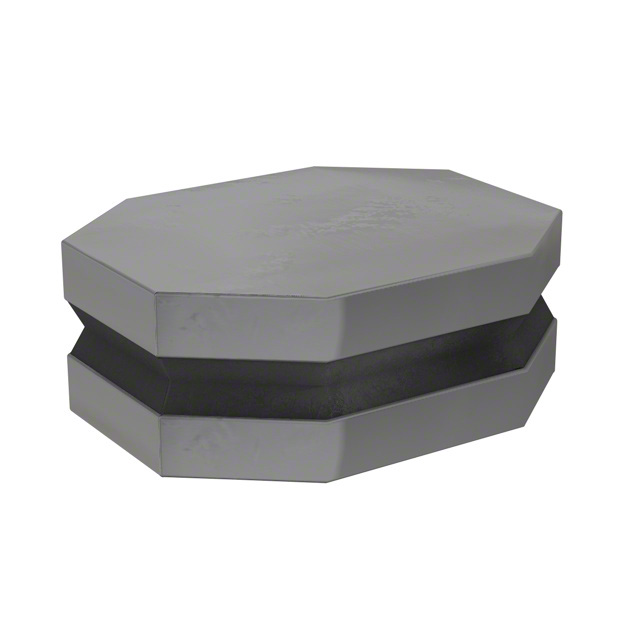

TDK 贴片电感 VLS252010ET-100M

VLS252010ET-100M概述

    电子元器件产品技术手册:VLS252010E型电感器

    产品简介


    VLS252010E型电感器是专为电源电路设计的贴片式磁屏蔽电感器,属于VLS-E系列。该电感器以其低轮廓和高磁屏蔽设计,适用于高密度安装,是智能手机、平板电脑终端、硬盘驱动器(HDD)、固态硬盘(SSD)、数字摄像机(DVC)、数码相机(DSC)、移动显示面板、便携游戏设备及紧凑型电源模块等多种设备的理想选择。

    技术参数


    - 类型:绕线铁氧体磁屏蔽电感器
    - 尺寸:2.5×2.0×1.0 mm
    - 电感值:0.47 μH(典型值),范围在±30%之间
    - 直流电阻:最大0.046 Ω,典型0.038 Ω
    - 额定电流:2.50 A(Idc1),2.80 A(Idc2)
    - 工作温度范围:-40°C至+105°C
    - 存储温度范围:-40°C至+105°C
    - 包装数量:每盘2000个
    - 单重:17 mg
    - 兼容性:符合RoHS指令,无卤素,适合无铅焊料焊接

    产品特点和优势


    - 磁屏蔽设计:有效减少磁场干扰,提高设备的整体电磁兼容性。
    - 低轮廓:适用于空间受限的应用场景。
    - 高密度安装:能够满足现代电子产品的小型化需求。
    - 符合RoHS指令:绿色环保,无卤素材料。

    应用案例和使用建议


    VLS252010E型电感器广泛应用于智能电话、平板电脑、服务器等设备中,对于需要高性能电源管理和小体积的设备尤为合适。使用时需要注意预热焊接温度,确保温度差不超过150°C以防止损坏。此外,在嵌入式电路板时要确保芯片不受应力影响,合理布局电路以避免磁干扰。

    兼容性和支持


    - 兼容性:该产品适用于标准电子设备,如音频/视频设备、通信设备、家用电器、娱乐设备等。
    - 制造商支持:如果需要更多细节或支持,用户可以通过联系制造商获取帮助。此外,制造商提供了详细的交付规范和参考焊接曲线图,以确保安全使用。

    常见问题与解决方案


    - Q:如何确定正确的电感值?
    - A:根据应用的功率要求和工作频率来选择合适的电感值,可以参考技术手册中的图表和表格。

    - Q:如何正确预热焊接?
    - A:参考制造商提供的推荐回流曲线,设置预热温度和时间,确保温度差异不超过150°C。

    - Q:如何避免磁干扰?
    - A:在电路设计时注意电感器的位置布局,避免与其他产生强磁场的元件靠近。

    总结和推荐


    总体而言,VLS252010E型电感器以其独特的磁屏蔽设计和高性能,适用于多种小型化电子产品。无论是为了实现高效电源管理还是满足严格的电磁兼容性要求,这款电感器都是一个值得信赖的选择。强烈推荐给需要高性能电源组件的设计工程师。

VLS252010ET-100M参数

参数
饱和电流(LSAT) 560mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 854mΩ
额定电流 550mA
Q值 -
测试频率 1MHz
电感值 10μH
长*宽*高 2.5mm*2mm*1mm
通用封装 1008
安装方式 贴片安装
应用等级 工业级
零件状态 新设计不推荐
包装方式 卷带包装

VLS252010ET-100M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS252010ET-100M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS252010ET-100M VLS252010ET-100M数据手册

VLS252010ET-100M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.8499
50+ ¥ 2.6306
250+ ¥ 2.4553
500+ ¥ 2.4553
1000+ ¥ 2.4553
库存: 906
起订量: 20 增量: 0
交货地:
最小起订量为:5
合计: ¥ 14.24
