VLS3010CX-3R3M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 3.3μH ±20% 标准安装,贴片安装 3mm*3mm*1mm
供应商型号: 3499435
供应商: 海外现货
标准整包数: 5

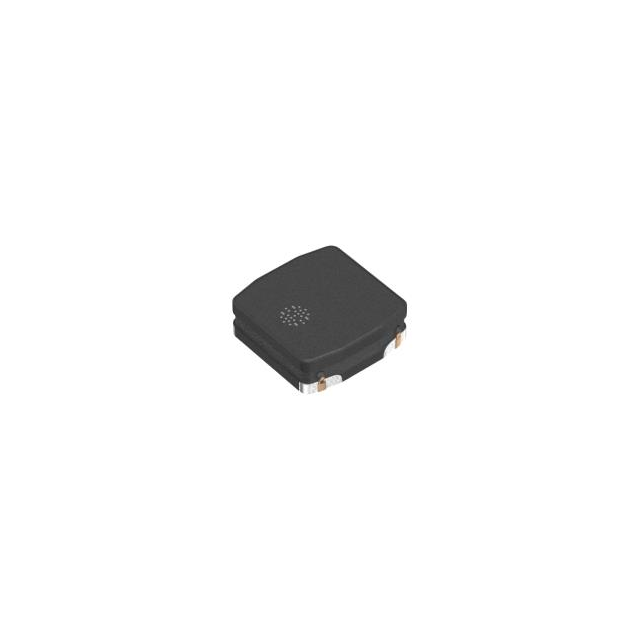

TDK 贴片电感 VLS3010CX-3R3M-1

VLS3010CX-3R3M-1概述


    产品简介


    VLS3010CX-1系列电感器是专为电源电路设计的绕线铁氧体磁屏蔽型电感器。这类电感器采用高磁屏蔽结构,适用于高密度安装,并且能够在紧凑的空间内提供较大的电流和较低的直流电阻(Rdc)。这些电感器广泛应用于智能手机、平板电脑、硬盘驱动器(HDD)、固态硬盘(SSD)、数字摄像机(DVC)、数码相机(DSC)、便携式游戏设备、小型电源模块等。

    技术参数


    以下是VLS3010CX-1系列电感器的关键技术参数:
    - 额定电流: 较小值为Isat或Itemp。
    - Isat: 电感变化率(初始L值下降30%时)
    - Itemp: 温度上升(自加热引起的温度上升40°C)

    - 尺寸: 3.0x3.0x1.0mm
    - 电感范围: 1.0µH至100µH
    - 电感容差: ±20%
    - 测量频率: 1MHz
    - 直流电阻 (DC Resistance): 0.039Ω至2.988Ω
    - 工作温度范围: –40°C至+105°C(含自温升)

    产品特点和优势


    VLS3010CX-1系列电感器具有以下几个显著特点和优势:
    - 高磁屏蔽性能: 能够有效减少电磁干扰,确保电路稳定运行。
    - 高密度安装: 适合紧凑型设计需求,满足现代电子产品对空间的要求。
    - 大电流承载能力: 通过优化的铁氧体芯形设计,实现更大的电流承载能力。
    - 低直流电阻: 减少能量损耗,提高效率。

    应用案例和使用建议


    VLS3010CX-1系列电感器在多种消费类电子产品中得到了广泛应用。例如,在智能手机和平板电脑中,它们用于电源管理,以确保电池的高效利用。在工业机器人和其他自动化设备中,这些电感器可以作为关键部件,用于稳定供电,保证系统的正常运行。
    使用建议:
    1. 在组装过程中,请确保预热温度不超过150°C,避免焊锡温度与芯片温度之间的差异过大。
    2. 使用腕带释放静电,避免因静电损坏组件。
    3. 确保印刷电路板的设计不会导致组件过度扭曲或应力集中。

    兼容性和支持


    - 兼容性: 本系列电感器与其他电子元件高度兼容,可方便地集成到各种电路设计中。
    - 制造商支持: 厂商提供了详尽的技术文档和售后服务,包括安装指导和故障排除服务。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 额定电流未达到预期 | 检查电感器的温度上升情况,确保其在安全范围内。 |
    | 直流电阻过高 | 检查焊接质量,确认焊接没有造成过多的电阻增加。 |

    总结和推荐


    综上所述,VLS3010CX-1系列电感器凭借其高磁屏蔽性能、大电流承载能力和低直流电阻等特点,在多个应用领域表现出色。无论是智能手机还是工业机器人,这些电感器都能有效提升系统效率和稳定性。因此,强烈推荐在需要高性能电感器的应用中选用此系列产品。

VLS3010CX-3R3M-1参数

参数
测试频率 -
电感值 3.3μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) -
额定电流 -
Q值 -
长*宽*高 3mm*3mm*1mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLS3010CX-3R3M-1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS3010CX-3R3M-1数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS3010CX-3R3M-1 VLS3010CX-3R3M-1数据手册

VLS3010CX-3R3M-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
