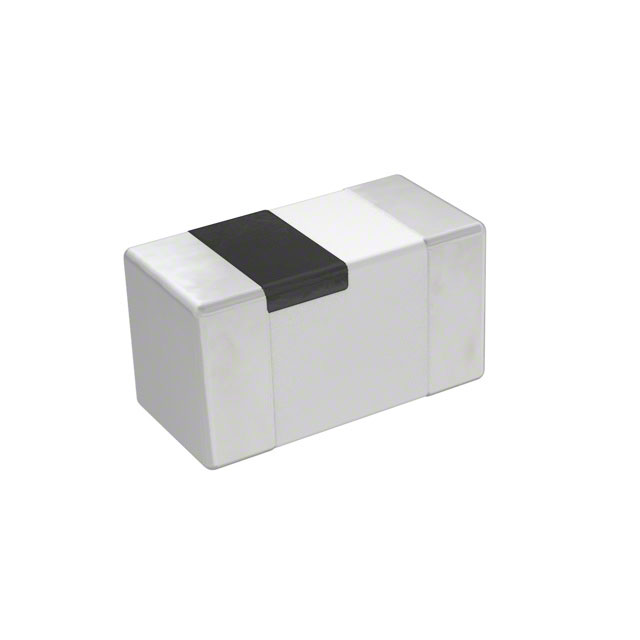

MLG1005SR20JT000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100MHz 420MHz 100mA 8@100MHz 200nH 4.2Ω ±5% 0402 贴片安装 1mm*500μm*550μm
供应商型号: 810-MLG1005SR20JT000
供应商: Mouser
标准整包数: 1
TDK 贴片电感 MLG1005SR20JT000

MLG1005SR20JT000概述

    高频电感器MLG1005S系列技术手册解读

    1. 产品简介


    产品类型:
    MLG1005S系列属于高频电感器,专为高频率电路设计,采用多层陶瓷工艺制造。
    主要功能:
    - 先进的单片结构,适用于高频应用(如通信模块)。
    - 支持低频至高频范围的工作,提供稳定的电感值和高品质因子。
    应用领域:
    - 智能手机、平板电脑等消费电子设备。
    - 高频模块(功率放大器PA、压控振荡器VCO、前端模块FEM)。
    - 蓝牙、Wi-Fi、超宽带(UWB)等领域。
    - 调谐器和其他高频率电路的信号处理应用。

    2. 技术参数


    以下为MLG1005S系列的典型技术参数:
    | 参数 | 值范围 |

    | 电感值(nH) | 0.3 ~ 240 |
    | 电感容差 | ±0.1nH / ±0.2nH / ±0.3nH / ±3% / ±5% |
    | Q值范围 | 20~50 |
    | 自谐振频率(GHz) | 0.4~10 |
    | 直流电阻(Ω) | 0.04~3.42 |
    | 额定电流(mA) | 900 ~ 4,200 |
    | 工作温度范围 | -55°C ~ +125°C |
    | 尺寸(L×W×H,mm³) | 1.0×0.5×0.5 |
    注:具体型号的技术参数需参考技术规格书。

    3. 产品特点和优势


    产品特点:
    - 多层陶瓷结构,确保高频稳定性。
    - 高宽温范围(–55°C 至 +125°C),适用于恶劣环境。
    - 低直流电阻(DCR)设计,提升效率。
    - 丰富的电感值选择,满足多种应用需求。
    市场竞争力:
    - 在智能手机和平板电脑等消费类设备中的广泛应用,得益于其小型化设计和高性能。
    - 支持多种通信协议(如蓝牙、Wi-Fi),满足现代设备的多功能集成需求。

    4. 应用案例和使用建议


    典型应用案例:
    - 智能手机和平板电脑:用于射频电路滤波及信号耦合。
    - 高功率射频模块:在PA(功率放大器)和FEM(前端模块)中作为关键元件。
    - 无线通信系统:蓝牙、Wi-Fi、UWB模块中实现信号调制与解调。
    使用建议:
    - 根据具体应用场景选择合适的电感值和公差。例如,对于高速率传输应用,建议选用较高Q值和较低DCR的产品。
    - 注意电感的自谐振频率,避免接近电路的工作频率,以保持最佳性能。
    - 在复杂电路中,建议配合电容使用,以增强滤波效果。

    5. 兼容性和支持


    兼容性:
    MLG1005S系列产品具有良好的通用性,可与其他主流电子元件和设备无缝协作。
    厂商支持:
    - 提供详细的技术文档和测试报告。
    - 用户可联系厂商获取定制化支持,包括特殊规格设计。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温环境下电感值不稳定 | 确保安装散热设计,避免过热。 |
    | 电路噪声干扰明显 | 检查接地连接,确保屏蔽良好。 |
    | 额定电流不足导致发热 | 升级至更高额定电流型号。 |
    | 测量误差超出允许范围 | 使用指定的测试设备重新测量。 |

    7. 总结和推荐


    综合评估:
    MLG1005S系列电感器凭借其先进的多层陶瓷技术和出色的高频性能,在智能终端和通信设备领域表现优异。其丰富的规格选择和可靠的品质使其成为许多工程师的首选。
    推荐结论:
    强烈推荐在高频率、高可靠性的应用中使用MLG1005S系列产品。特别是在需要紧凑设计和高效能的场景下,其性能和成本效益极为突出。

    希望以上内容能够帮助您全面了解MLG1005S系列电感器的产品特点和技术优势!

MLG1005SR20JT000参数

参数
容差 ±5%
直流电阻(DCR) 4.2Ω
额定电流 100mA
Q值 8@100MHz
测试频率 100MHz
电感值 200nH
饱和电流(LSAT) -
自谐振频率(SRF) 420MHz
长*宽*高 1mm*500μm*550μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
