ZPSA20-12

产品分类:
厂牌: TDK
产品描述: AC/DC Power Supply Single-OUT 12V 1.8A 20W 8-Pin
供应商型号:
供应商:
标准整包数: 0

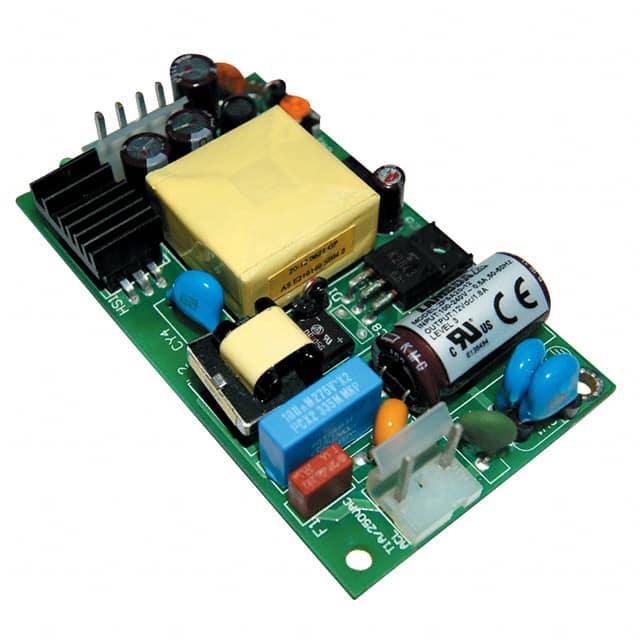

TDK  ZPSA20-12

ZPSA20-12概述

    # ZPSA20 系列 AC-DC 电源产品概述

    产品简介


    ZPSA20 系列是 TDK-Lambda 公司推出的高性能 AC-DC 电源模块,适用于多种工业应用。该系列电源提供了广泛的交流输入范围,并且具有低轮廓设计,符合行业标准尺寸要求。此外,这些电源还具备全球安全认证(如 UL60950-1, CSA60950-1 (cUL), EN60950-1 和 CE 标记),使其在全球范围内广泛适用。

    技术参数


    - 输入电压范围: 85 - 264VAC (47 - 63Hz) 或 120 - 370VDC
    - 最大输入电流: 40A(240VAC 输入,25°C 环境冷启动)
    - 额定输入电流: 115VAC/230VAC 时分别为 0.4A/0.25A
    - 泄漏电流: 最大 0.6mA(264VAC, 60Hz)
    - 保持时间: 12ms(115VAC 输入)
    - 温度系数: ±0.05%/°C
    - 电压精度: ±1%
    - 负载调整率: ±1%(负载变化 10% 到 100%)
    - 线路调整率: ±0.5%(输入电压变化 100VAC 到 240VAC)
    - 纹波与噪声: 1% 或 50mV 中较大者
    - 短路保护: 持续和脉冲模式
    - 过压保护: 额定值的 110% 到 130%(齐纳钳位)
    - 效率: 82%(典型值)
    - LED 指示灯: 绿色 LED = 工作正常
    - 工作温度范围: 0°C 到 +70°C(负载降额)
    - 存储温度范围: -20°C 到 +85°C
    - 湿度: 10% 到 95% RH(非凝露条件)
    - 冷却方式: 自然对流
    - 耐电压: 输入到接地 1.5kVAC,输入到输出 3kVAC,输出到接地 500VAC(持续 1 分钟)
    - 隔离电阻: 输出到接地 500VDC 时大于 100MΩ(25°C,70%RH)
    - 振动测试: 非操作状态下的 23.52m/s²(10 到 55Hz:连续扫描 1 分钟 XYZ 方向共 1 小时)
    - 冲击测试: <196.1 m/s²(20G)

    产品特点和优势


    1. 宽泛的输入范围: 支持广泛的交流输入范围和直流输入范围,适应不同的供电需求。
    2. 低轮廓设计: 模块采用行业标准的 2 x 3.5” 尺寸设计,便于安装和集成。
    3. 全球安全认证: 符合多个国际安全标准,确保在全球范围内安全使用。
    4. 电磁干扰抑制: 满足 EN55022-B 和 FCC Class B 的传导和辐射电磁干扰标准,保证设备的电磁兼容性。
    5. 高可靠性: 具备短路和过压保护机制,增加系统整体可靠性。
    6. 高效能: 82% 的转换效率减少了能源损耗,提高了能源利用效率。

    应用案例和使用建议


    应用案例
    ZPSA20 系列电源被广泛应用于通信设备、工业自动化、仪器仪表等领域。例如,在通信基站中,ZPSA20 可以作为电源管理单元的一部分,为各种通讯设备提供稳定可靠的电力供应。
    使用建议
    1. 在选择电源型号时,根据具体的应用需求确定输出电压和电流,确保满足负载要求。
    2. 注意环境条件,特别是在高湿度或极端温度环境下,可能需要额外的散热措施或防护处理。
    3. 考虑负载变化,合理设置输入电压范围和负载调整率,以避免电源过载和损坏。

    兼容性和支持


    - 兼容性: ZPSA20 系列电源模块可以与多种设备和电路板兼容,特别是 Molex 连接器和 PCB 板安装的场合。
    - 支持和维护: TDK-Lambda 提供两年保修服务,客户可以通过访问官方网站获取更多技术支持和文档资料。

    常见问题与解决方案


    1. 问: 电源在高温环境下工作不稳定?
    - 答: 确保电源在规定的温度范围内工作,超出温度范围可能会导致电源输出异常。如果必须在高温环境下使用,请考虑外部冷却措施。
    2. 问: 设备突然断电?
    - 答: 检查输入电压是否稳定,如果电压波动过大,请考虑使用稳压器或其他保护措施。
    3. 问: LED 指示灯不亮?
    - 答: 确认电源是否已经正确连接到电路中,检查连接线是否有损坏或接触不良的情况。

    总结和推荐


    ZPSA20 系列电源以其宽输入范围、高可靠性、全球安全认证和高效的能量转换而著称,适合各种工业和商业应用场景。总体而言,它是一款非常值得推荐的产品,无论是对于工业设备还是实验室装置都是一种可靠的选择。

ZPSA20-12参数

参数
包装方式 散装

ZPSA20-12厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZPSA20-12数据手册

厂牌 PDF简要描述 下载
TDK TDK ZPSA20-12 ZPSA20-12数据手册

ZPSA20-12封装设计

查看详情并下载
Symbol
Footprint
3D Model
