VLS252010ET-2R2M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 1.2A 1.2A 2.2μH 190mΩ ±20% 1008 贴片安装 2.5mm*2mm*1mm
供应商型号: VLS252010ET-2R2M
供应商: 国内现货
标准整包数: 2000

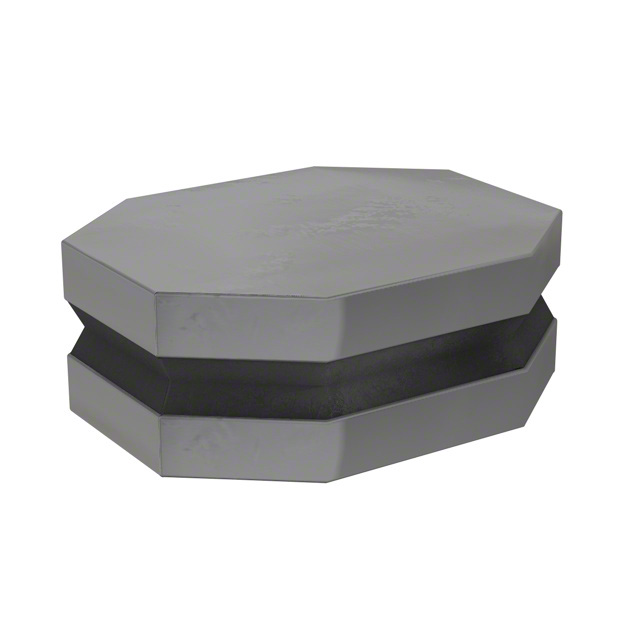

TDK 贴片电感 VLS252010ET-2R2M

VLS252010ET-2R2M概述


    产品简介


    产品名称:VLS252010E型电感器
    产品类型:绕线铁氧体电感器
    主要功能:用于电源电路中的磁屏蔽型绕线电感器,适用于多种消费电子产品,包括智能手机、平板终端、硬盘驱动器、固态硬盘、摄像机、便携式游戏设备、小型电源模块等。
    应用领域:本产品主要用于一般电子设备(如音视频设备、电信设备、家用电器、娱乐设备、计算机设备、个人设备、办公设备、测量设备、工业机器人)的正常操作和使用条件。

    技术参数


    - 尺寸:2.5×2.0×1.0 mm
    - 温度范围:
    - 工作温度:-40°C 至 +105°C
    - 存储温度:-40°C 至 +105°C
    - 包装规格:每卷2000个
    - 单个重量:17 mg
    - 兼容性:符合RoHS指令、无卤素、与无铅焊料兼容
    - 电感值:R47: 0.47 µH ±20%
    - 直流电阻:0.038 Ω typ.
    - 额定电流:2.65 A typ.

    产品特点和优势


    - 低轮廓设计:适合高密度安装。
    - 高磁屏蔽性能:适用于需要高磁屏蔽的应用。
    - 宽温范围:能够在极端温度环境下稳定运行。
    - 环保材料:符合RoHS指令,无卤素,与无铅焊料兼容,便于回收处理。
    - 多规格选择:提供不同电感值的选择,满足不同应用需求。

    应用案例和使用建议


    应用案例
    VLS252010E电感器广泛应用于消费电子设备中,如智能手机和平板电脑的电源管理电路、数字摄像机(DVC)、数码相机(DSC)等。这些设备通常要求紧凑的尺寸和高可靠性,因此这种电感器非常适合这些应用。
    使用建议
    1. 预热处理:在焊接前,确保进行预热处理,以避免由于温度差异导致的芯片损坏。
    2. 冷却过程:自然冷却过程中避免任何人为干预,以保证产品质量。
    3. 合理布局:在电路板设计中要特别注意电感器的摆放位置,以避免因磁场干扰导致的误操作。

    兼容性和支持


    VLS252010E电感器与各种常见的电子元件具有良好的兼容性,可应用于大多数消费电子设备中。制造商提供了详细的技术支持,包括焊接规范、温度要求和使用注意事项等,以确保客户能够正确、安全地使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 存储期超过12个月,焊接质量下降 | 确保在存储期间遵循规定的温度和湿度条件,及时更换超过存储期限的产品。|
    | 温度过高导致短路或性能下降 | 控制好电路板的整体和局部应力,确保温度不超过规定的安全范围。|
    | 静电放电 | 在处理产品时佩戴防静电手环,通过接地线释放静电。|

    总结和推荐


    VLS252010E型电感器是一款专为消费电子产品设计的高性能、高可靠性的电感器。其独特的磁屏蔽设计、紧凑的尺寸和广泛的温度适用范围使其在众多应用中表现出色。考虑到其广泛的用途和出色的性能,我们强烈推荐使用这款电感器。不过,需要注意的是,对于航空航天、医疗设备、汽车等领域,需要进一步确认其适用性并联系制造商获取专业指导。

VLS252010ET-2R2M参数

参数
测试频率 1MHz
电感值 2.2μH
饱和电流(LSAT) 1.2A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 190mΩ
额定电流 1.2A
Q值 -
长*宽*高 2.5mm*2mm*1mm
通用封装 1008
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 散装,卷带包装

VLS252010ET-2R2M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS252010ET-2R2M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS252010ET-2R2M VLS252010ET-2R2M数据手册

VLS252010ET-2R2M封装设计

查看详情并下载
Symbol
Footprint
3D Model
