VLBU6565100T-R20L

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 37A 70A 200nH 180μΩ ±15% 标准安装,贴片安装 6.5mm*6.5mm*10mm
供应商型号: 4125652
供应商: 海外现货
标准整包数: 1

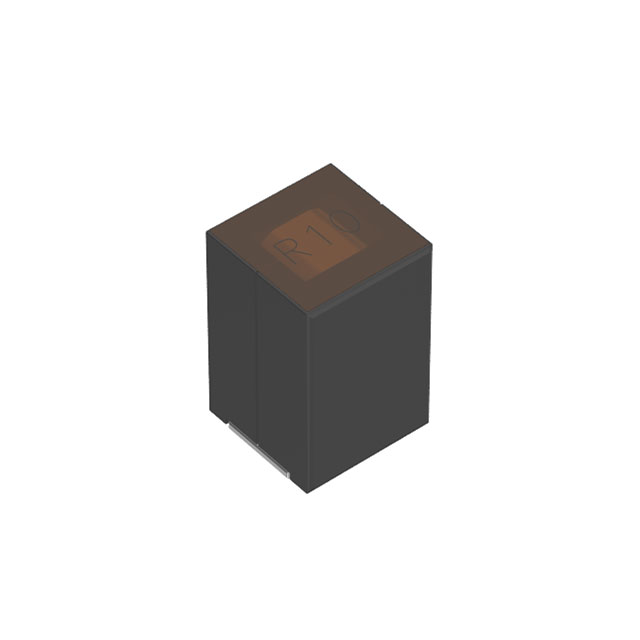

TDK 贴片电感 VLBU6565100T-R20L

VLBU6565100T-R20L概述

    # 高性能功率电感器:VLBU6565100 系列

    产品简介


    基本介绍
    VLBU6565100 是一款专为功率电路设计的表面贴装电感器(SMD)。采用高性能Bs铁氧体材料制成,适用于服务器、基站、VRM(电压调节模块)等众多应用场景。
    主要功能
    - 高电流能力:通过无接线结构实现了大电流和低DC电阻(DCR)。
    - 紧凑设计:减少了安装面积,非常适合空间受限的应用。
    - 宽温范围:工作温度范围为 -40°C 至 +125°C(含自热)。
    应用领域
    - 服务器
    - 基站
    - VRM(电压调节模块)
    - 其他功率转换和滤波电路

    技术参数


    | 参数 | 规格 |
    | : | : |
    | 电感值(μH) | 0.07, 0.10, 0.12, 0.15, 0.20, 0.22 |
    | 电感公差 | ±15% |
    | 测量频率(kHz) | 100 |
    | DC电阻(mΩ) | 0.17 ±10% |
    | 额定电流(A) | 70 |
    | 饱和电流(A) | Isat = 110, 80, 69, 52, 37, 33 |
    | 温升电流(A) | Itemp = 70 |
    尺寸和重量
    - 最大尺寸:6.5 × 6.5 × 10.0 mm
    - 包装方式:带状包装,每卷400个
    - 单位重量:1.76 g

    产品特点和优势


    独特功能
    - 高性能Bs铁氧体材料:提高了电感器的饱和电流能力和整体性能。
    - 紧凑设计:体积小,适合于需要紧凑布局的应用场合。
    - 宽温范围:适合严苛的工作环境,能够在极端温度下正常运行。
    市场竞争力
    - 在同类产品中,VLBU6565100 具备较高的额定电流和低DC电阻,使其在功率电路中表现优异。
    - 广泛应用于服务器、基站等高可靠性要求的应用场合,具有较好的市场前景。

    应用案例和使用建议


    应用案例
    - 服务器:用于电源供应系统的滤波和储能。
    - 基站:用于射频前端的滤波和阻抗匹配。
    使用建议
    - 热管理:在大电流工作时,确保良好的散热措施以防止过热。
    - 防静电:使用防静电手环操作,以避免静电对器件造成损害。

    兼容性和支持


    兼容性
    - 兼容标准焊接工艺:符合行业标准的焊接工艺,易于组装。
    - 环境适应性:适用于多种工业环境,但应避免暴露于腐蚀性气体中。
    厂商支持
    - 提供详细的交付规格和技术支持,确保正确安全地使用产品。
    - 有详细的技术手册和应用指南可供参考。

    常见问题与解决方案


    常见问题及解决办法
    1. 电感器过热
    - 解决办法:改善散热条件,如增加散热片或调整布局。
    2. 焊接不良
    - 解决办法:预热后再进行焊接,并控制温度差不超过150°C。
    3. 性能下降
    - 解决办法:确保产品存储时间不超过6个月,并遵循正确的存储条件。

    总结和推荐


    综合评估
    - 优点:高电流承载能力、低DC电阻、宽工作温度范围和紧凑设计是其主要优势。
    - 推荐:由于其卓越的性能和广泛的适用性,VLBU6565100 推荐用于服务器、基站等高可靠性要求的应用场合。
    总的来说,VLBU6565100 是一款性能卓越且适应性强的电感器,非常适合用于需要高效、可靠电源解决方案的各种应用。

VLBU6565100T-R20L参数

参数
饱和电流(LSAT) 37A
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 180μΩ
额定电流 70A
Q值 -
测试频率 100KHz
电感值 200nH
长*宽*高 6.5mm*6.5mm*10mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLBU6565100T-R20L厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLBU6565100T-R20L数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLBU6565100T-R20L VLBU6565100T-R20L数据手册

VLBU6565100T-R20L封装设计

查看详情并下载
Symbol
Footprint
3D Model
