首页  >  产品百科  >  NLC453232T-1R0K

NLC453232T-1R0K

产品分类: 贴片电感
厂牌: TDK
产品描述: 7.96MHz 200MHz 1.05A 1.05A 10@7.96MHz 1μH 110mΩ ±10% 1812 贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: 445-1158-2-ND
供应商: Digi-Key
标准整包数: 1

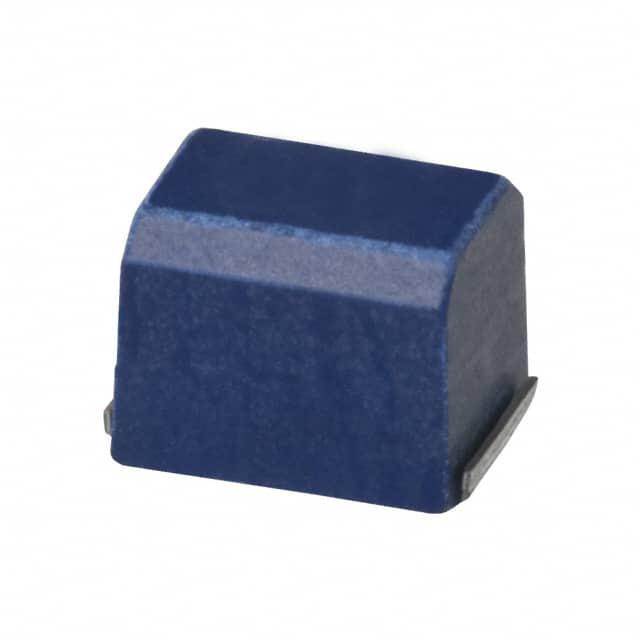

TDK 贴片电感 NLC453232T-1R0K

NLC453232T-1R0K概述

    电子元器件产品技术手册:NLC4532系列电感

    产品简介


    NLC4532系列电感是一款适用于电源线路的表面贴装(SMD)器件。其主要特点在于低直流电阻和高电流处理能力,使得这些电感特别适合于各种电源供应应用场合。NLC系列提供了多种尺寸型号,涵盖从2520到5650不等的类型,广泛应用于便携电话、个人电脑、硬盘驱动器等电子设备。

    技术参数


    - 尺寸:4.5×3.2×3.2毫米
    - 温度范围:
    - 操作温度范围:-20℃至+85℃
    - 存储温度范围:-40℃至+85℃
    - 包装方式:每卷500件
    - 引脚配置:焊盘图案如图所示
    - 测试设备:阻抗分析仪YHP4194A,网络分析仪HP8753C,数字毫欧表MATSUSHITA VP-2941A等
    - 封装标记:表示电感值的公差
    - 推荐焊接条件:
    - 回流焊接:峰值温度230℃,最长时间10秒
    - 波峰焊接:峰值温度260℃,最长时间10秒
    - 烙铁焊接:功率最大30瓦,最长5秒
    - 气相焊接:峰值温度215℃,最长时间10秒

    产品特点和优势


    - 低直流电阻:有助于减少电路中的能量损耗,提高效率。
    - 高电流处理能力:适用于需要较大电流的应用场景。
    - 广泛的适用范围:能够覆盖多种尺寸和电感值需求,适应不同类型的电子设备。

    应用案例和使用建议


    - 应用实例:便携电话、个人电脑、硬盘驱动器等。
    - 使用建议:建议根据具体应用场景选择合适的电感值。例如,在高电流环境下工作时,可以选择额定电流较高的型号,以确保良好的稳定性。

    兼容性和支持


    - 兼容性:与其他标准SMD兼容,可以方便地集成到现有电路板设计中。
    - 支持和服务:提供详细的安装指南和技术支持,帮助客户顺利实施和调试。

    常见问题与解决方案


    1. 问题:焊接过程中电感损坏。
    - 解决方案:严格遵守推荐的焊接条件,避免过高的温度或时间。
    2. 问题:电感值不稳定。
    - 解决方案:检查是否符合所选电感型号的额定电流范围,并确认焊接质量良好。

    总结和推荐


    NLC4532系列电感凭借其低直流电阻和高电流处理能力,在电源线路应用中表现出色。它们适用于多种便携式和桌面型电子设备,尤其在高电流环境中具有很好的表现。对于需要高性能电源解决方案的设计工程师来说,这是一个值得考虑的选择。强烈推荐使用NLC4532系列电感。

NLC453232T-1R0K参数

参数
容差 ±10%
直流电阻(DCR) 110mΩ
额定电流 1.05A
Q值 10@7.96MHz
测试频率 7.96MHz
电感值 1μH
饱和电流(LSAT) 1.05A
自谐振频率(SRF) 200MHz
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

NLC453232T-1R0K厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLC453232T-1R0K数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLC453232T-1R0K NLC453232T-1R0K数据手册

NLC453232T-1R0K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.2067 ¥ 1.7467
库存: 0
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 0
直接购买
加入购物车
