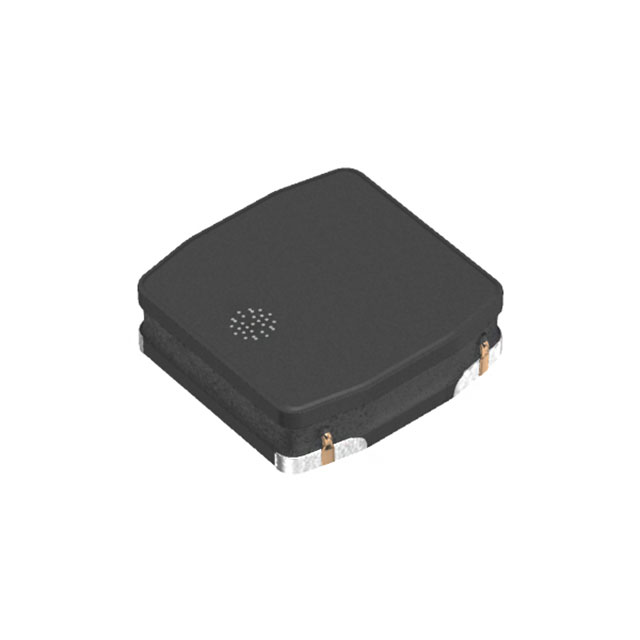

VLS4012HBX-1R0M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 7.55A 5.86A 1μH 53mΩ ±20% 1515 标准安装,贴片安装 4mm*4mm*1.2mm
供应商型号: 11M-VLS4012HBX-1R0M
供应商: 云汉优选
标准整包数: 1
TDK 贴片电感 VLS4012HBX-1R0M

VLS4012HBX-1R0M概述

    VLS4012HBX系列金属磁性材料电感器技术手册

    1. 产品简介


    VLS4012HBX系列金属磁性材料电感器是专为电源电路设计的屏蔽式绕线电感器。该系列产品具有高磁屏蔽结构,适用于高密度安装环境。由于采用了金属磁性材料,能够承载更大的电流,适用于各种消费电子及电源模块中。

    2. 技术参数


    - 型号:VLS4012HBX
    - 封装尺寸:4.0×4.0×1.2 mm
    - 温度范围:–40°C 至 +105°C(含自热升)
    - 引脚间距:标准
    - 额定电流:根据饱和电流(Isat)和温度上升电流(Itemp)的较小值计算(详细见下表)
    - 直流电阻:详见下表
    - 电感值范围:0.68 µH 至 22 µH
    - 公差:±20%
    | 电感值 (µH) | 直流电阻 (Ω) | 额定电流 (A) |
    |
    | 0.68 | 0.044 | 5.95 / 5.36 |
    | 1.0 | 0.053 | 7.55 / 6.80 |
    | 1.5 | 0.066 | 6.21 / 5.59 |
    | 2.2 | 0.094 | 5.20 / 4.68 |
    | 3.3 | 0.119 | 4.18 / 3.76 |
    | 4.7 | 0.159 | 3.60 / 3.24 |
    | 6.8 | 0.208 | 3.07 / 2.76 |
    | 10 | 0.338 | 2.36 / 2.12 |
    | 15 | 0.503 | 1.95 / 1.76 |
    | 22 | 0.684 | 1.57 / 1.41 |

    3. 产品特点和优势


    VLS4012HBX系列电感器的主要特点包括:
    - 高磁屏蔽:有效防止电磁干扰。
    - 金属磁性材料:增加电流承载能力,适合高功率应用。
    - 宽工作温度范围:适应极端工作环境。
    - 高密度安装:适合紧凑型设计。

    4. 应用案例和使用建议


    该电感器广泛应用于HDD、SSD、DVC、DSC等消费电子产品及移动显示面板、智能手机、平板终端、便携游戏设备等。针对便携式电子设备,建议进行适当预热以减少热应力对焊点的影响。

    5. 兼容性和支持


    - 兼容性:VLS4012HBX系列电感器可与多种电源模块和其他电子元器件配套使用。
    - 支持:制造商提供详尽的技术文档和应用支持。

    6. 常见问题与解决方案


    - 问题一:如何避免自热引起的性能下降?
    - 解决方案:确保电路设计中有足够的热设计余量,并且合理布局电路板。
    - 问题二:如何处理因湿度引起的性能下降?
    - 解决方案:严格按照存储条件(温度:5至30°C,湿度:10至75%RH)储存。

    7. 总结和推荐


    VLS4012HBX系列金属磁性材料电感器凭借其高磁屏蔽、大电流承载能力和宽工作温度范围,在消费电子及电源模块领域具有显著优势。经过充分验证和广泛应用,推荐用于各类高要求电源管理场合。

VLS4012HBX-1R0M参数

参数
Q值 -
测试频率 1MHz
电感值 1μH
饱和电流(LSAT) 7.55A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 53mΩ
额定电流 5.86A
长*宽*高 4mm*4mm*1.2mm
通用封装 1515
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
