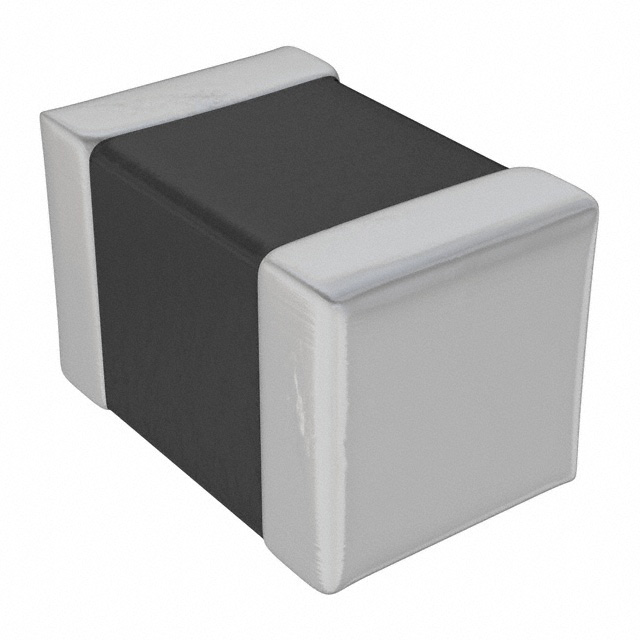

GLFR2012T2R2M-LR

产品分类: 贴片电感
厂牌: TDK
产品描述: 240mA 900mA 2.2μH 88mΩ ±20% 0805 贴片安装 2mm*1.25mm*1.35mm
供应商型号: 445-3612-6-ND
供应商: Digi-Key
标准整包数: 1
TDK 贴片电感 GLFR2012T2R2M-LR

GLFR2012T2R2M-LR概述

    GLFR2012 SMD Inductors 技术手册

    产品简介


    GLFR2012系列是一款适用于电源线路的表面贴装电感器(线圈),尤其适合磁屏蔽需求。这类电感器广泛应用于便携式音频视频设备(如数码相机和摄像机)、移动通信设备(如手机)以及信息设备(如个人电脑)等领域。它们不仅提供低直流电阻(Rdc)与高直流电流承载能力(Idc),还具有良好的耐高温性能和无铅设计。

    技术参数


    - 尺寸:2.0×1.25mm
    - 电感范围:1µH 至 100µH
    - 电感公差:±20%
    - 直流电阻:0.058Ω 至 3.0Ω(根据电感值不同而变化)
    - 额定电流:
    - 基于电感下降10%的电流:300mA 至 30mA
    - 基于电感下降30%的电流:550mA 至 70mA
    - 基于温度上升20°C的电流:1150mA 至 160mA
    - 预热条件:140至180°C,120秒 或 100至150°C,120秒
    - 焊接温度:峰值260°C 或 峰值230°C
    - 存储温度范围:-40°C 至 +105°C
    - 包装方式:盘带包装(每盘2000件)

    产品特点和优势


    1. 低直流电阻(Rdc)与高直流电流承载能力(Idc):GLFR2012能够在保持低直流电阻的同时承受较高的直流电流,从而有效降低发热损耗,提高效率。
    2. 无铅兼容:该产品完全不含铅,符合RoHS指令,适用于环保要求严格的应用场合。
    3. 高耐温性:能够承受高达260°C的焊接温度,适用于回流焊工艺。
    4. 结构坚固:支持批量安装,适用于自动化生产线,确保稳定可靠的安装质量。

    应用案例和使用建议


    GLFR2012系列电感器广泛应用于多种电子设备,特别是在电源管理、滤波和高频信号处理等领域表现出色。对于需要高效电源管理和较小体积的场合,这款电感器是理想的选择。建议在具体应用中根据实际需求选择合适的电感值和电流承载能力。

    兼容性和支持


    - 兼容性:该电感器兼容广泛的PCB板设计,适用于多种表面贴装技术和自动化生产设备。
    - 支持:制造商提供详细的技术文档和全面的售后支持,确保客户能够顺利集成和使用该产品。

    常见问题与解决方案


    1. 焊接时出现损坏:确保焊接温度不超过制造商推荐值,并且使用适当的预热条件。
    2. 电感值不准确:检查是否选择了正确的电感值,并确认焊接工艺是否正确执行。
    3. 温度异常升高:在实际应用中应考虑散热措施,确保电感器工作在安全温度范围内。

    总结和推荐


    综上所述,GLFR2012系列电感器凭借其卓越的电气特性和可靠的机械性能,在电源管理和其他高可靠性应用中表现优异。其低直流电阻、高直流电流承载能力和优秀的耐温性使其成为各种高端电子设备的理想选择。强烈推荐此系列产品用于需要高性能电源管理的场合。

GLFR2012T2R2M-LR参数

参数
测试频率 -
电感值 2.2μH
饱和电流(LSAT) 240mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 88mΩ
额定电流 900mA
Q值 -
长*宽*高 2mm*1.25mm*1.35mm
通用封装 0805
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
