B82432A1333K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 10.5MHz 230mA 45@2.52MHz 33μH 1.85Ω ±10% 1812 贴片安装 4.5mm*3.2mm*3.2mm
供应商型号:
供应商:
标准整包数: 0

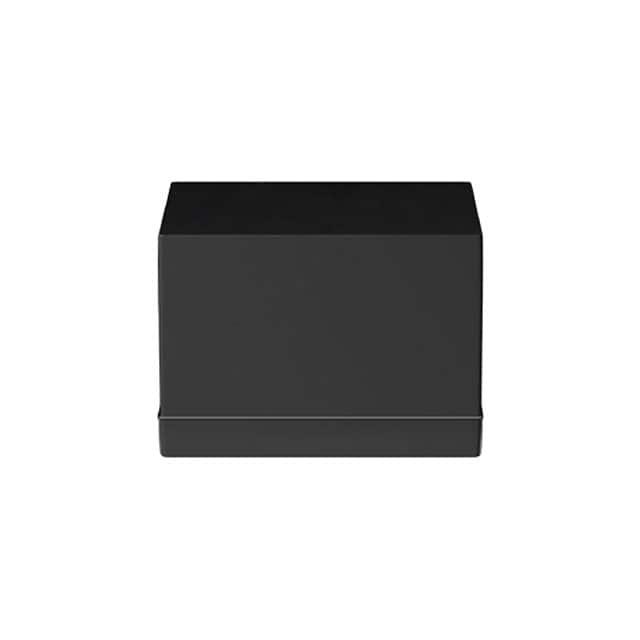

TDK 贴片电感 B82432A1333K000

B82432A1333K000概述


    产品简介


    SIMID系列SMT电感器:B82432A
    SIMID系列的SMT电感器是一款高性能的表面贴装电感器,适用于多种电子应用领域。这款电感器采用了铁氧体芯材料,并通过超声波焊接工艺实现线圈绕制。SIMID 1812-A型系列电感器提供了一系列不同的电感值,从1μH到1000μH不等,非常适合用于电压滤波、耦合、解耦以及天线系统等领域。

    技术参数


    - 尺寸:1812(EIA标准)或4532(IEC标准)
    - 额定电感范围:1μH 至 1000μH
    - 额定电流范围:55mA 至 600mA
    - 构造:
    - 铁氧体芯
    - 超声波焊接线圈
    - 阻燃模塑
    - 技术规格:
    - 高品质因子(高Q值)
    - 高共振频率
    - 兼容无铅回流焊工艺
    - 符合RoHS要求
    - 电气特性:
    - 电感值测量频率:fL,0.1V,+20°C
    - Q因子测量频率:fQ,+20°C
    - 自谐振频率(最小):fres,min
    - 最大直流电阻:Rmax
    - 适应温度:-55°C至+125°C
    - 最高工作温度:+85°C
    - 焊接耐热性:+260°C,40秒
    - 存储条件:-25°C至+40°C,湿度<75%
    - 重量:约130mg

    产品特点和优势


    - 高Q因子:有助于提高电感器的效率和性能。
    - 高共振频率:使得电感器在高频应用中表现出色。
    - 无铅焊接兼容性:符合JEDEC J-STD 020D标准,适用于现代电子产品制造。
    - RoHS兼容性:减少对环境的影响,符合环保要求。
    - 高可靠性:优异的抗冲击性和耐用性,适用于各种苛刻的应用环境。

    应用案例和使用建议


    应用场景:
    - 电源滤波:例如在开关电源中,用于稳定输出电压。
    - 天线系统:在无线通信设备中,用于提高信号接收质量。
    - 汽车电子:在车载电子控制系统中,用于滤波和耦合。
    - 工业电子:在各类工业控制设备中,用于电磁干扰抑制。
    使用建议:
    - 温度管理:注意不要超过电感器的最大工作温度,否则可能影响其性能。
    - 焊接工艺:确保遵循正确的焊接工艺,以避免损害电感器。
    - 机械防护:在封装过程中需注意避免机械损伤,特别是当使用填充材料时。

    兼容性和支持


    - 兼容性:该电感器设计符合行业标准,可与其他标准SMT组件配合使用。
    - 支持服务:制造商提供了详尽的技术支持和售后服务,确保客户能够顺利使用并维护该产品。

    常见问题与解决方案


    1. 如何确认电感器是否损坏?
    - 解决方法:使用LCR表测量电感值和直流电阻。如果测量值超出额定范围,则可能存在问题。

    2. 如何避免焊接过程中产生缺陷?
    - 解决方法:严格按照电感器的技术手册指导进行焊接,使用合适的温度和时间参数。

    3. 如何选择合适的电感值?
    - 解决方法:根据具体应用的需求,参考电感器的数据表,选择最适合的电感值。

    总结和推荐


    综合评估:
    - 优点:
    - 高Q因子和高共振频率使得电感器在高频应用中表现出色。
    - 兼容无铅焊接工艺,适合现代环保需求。
    - 高可靠性,适用于汽车电子和工业电子等苛刻环境。
    - 推荐:对于需要高效率和高性能电感器的项目,强烈推荐使用SIMID系列的SMT电感器。该产品不仅技术参数优异,而且制造商提供的支持和服务也非常到位,可以有效保障产品的稳定运行和长期使用。

B82432A1333K000参数

参数
电感值 33μH
饱和电流(LSAT) -
自谐振频率(SRF) 10.5MHz
容差 ±10%
直流电阻(DCR) 1.85Ω
额定电流 230mA
Q值 45@2.52MHz
测试频率 100KHz
长*宽*高 4.5mm*3.2mm*3.2mm
通用封装 1812
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

B82432A1333K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82432A1333K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82432A1333K000 B82432A1333K000数据手册

B82432A1333K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
