首页  >  产品百科  >  VLCF5028T-1R8N2R2-2

VLCF5028T-1R8N2R2-2

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 2.22A 2.22A 1.8μH 28mΩ ±30% 2020 标准安装,贴片安装 5mm*5mm*2.8mm
供应商型号: 4354313
供应商: 海外现货
标准整包数: 1

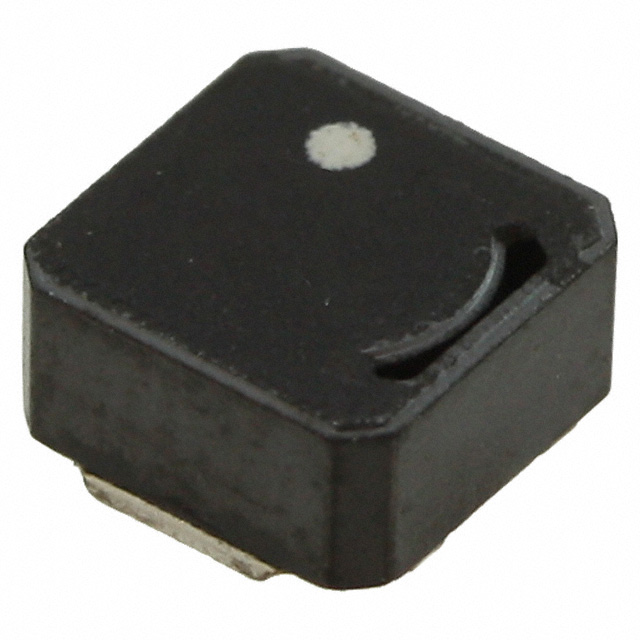

TDK 贴片电感 VLCF5028T-1R8N2R2-2

VLCF5028T-1R8N2R2-2概述


    产品简介


    电感器是用于电源电路中的磁性屏蔽型线圈,特别适用于移动设备如硬盘驱动器(HDD)、数字摄像机(DVC)和数码相机(DSC),以及液晶显示器(LCD)和其他直流到直流转换器。本手册详细介绍的是VLCF系列中的VLCF5028-2型号,其特点是低轮廓设计和磁性屏蔽结构,核心材料为铁氧体,可以在宽广的工作温度范围内(-40°C至+105°C)可靠运行。

    技术参数


    - 电感值范围: 1.3 µH 至 470 µH
    - 电感公差: ±30% 至 ±20%
    - 额定电流: 根据电感变化率(初始值的30%以下)和温升(自加热导致温度上升40°C)确定的小值
    - 直流电阻: 0.019 Ω至1.2 Ω
    - 测量频率: 100 kHz
    - 尺寸: 长5.0 mm × 宽5.0 mm × 高2.8 mm
    - 工作温度范围: -40°C至+105°C(包含自热)

    产品特点和优势


    - 磁屏蔽结构: 有效减少电磁干扰。
    - 低功耗设计: 提高效率,降低热量产生。
    - 宽广的工作温度范围: 确保在极端条件下也能稳定运行。
    - 良好的机械强度: 适应不同安装要求。
    - 低外形设计: 节省空间,适合紧凑设计。

    应用案例和使用建议


    应用案例:
    - 移动设备电源:HDD、DVC、DSC等。
    - LCD和其他直流到直流转换器。
    使用建议:
    - 在使用前预热组件,确保温度差不超过150°C。
    - 预热时间为90秒,焊接时间为5s,峰值温度为260°C。
    - 使用腕带以避免静电放电对产品的影响。

    兼容性和支持


    - 兼容性: 与常见的SMT生产设备兼容,方便批量生产。
    - 支持: 厂商提供详细的技术文档和应用支持,确保用户能够顺利部署产品。

    常见问题与解决方案


    - 问题: 温度过高导致性能下降。
    - 解决方案: 确保良好的散热设计,并在使用时注意不要超过规定的温度范围。

    - 问题: 自加热引起的误差。
    - 解决方案: 设计时考虑适当的热管理策略,确保产品正常工作。

    总结和推荐


    VLCF5028-2型电感器是一款性能优异的产品,尤其适合于移动设备和LCD等需要高性能电源管理的应用场合。其优良的磁屏蔽设计和广泛的温度适用性使其成为同类产品中的佼佼者。推荐给对电感器有较高要求的设计工程师和采购人员。

VLCF5028T-1R8N2R2-2参数

参数
直流电阻(DCR) 28mΩ
额定电流 2.22A
Q值 -
测试频率 100KHz
电感值 1.8μH
饱和电流(LSAT) 2.22A
自谐振频率(SRF) -
容差 ±30%
长*宽*高 5mm*5mm*2.8mm
通用封装 2020
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLCF5028T-1R8N2R2-2厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLCF5028T-1R8N2R2-2数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLCF5028T-1R8N2R2-2 VLCF5028T-1R8N2R2-2数据手册

VLCF5028T-1R8N2R2-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.8492
10+ ¥ 5.9463
50+ ¥ 5.9463
100+ ¥ 5.3279
200+ ¥ 5.3279
500+ ¥ 5.1376
2500+ ¥ 5.1376
5000+ ¥ 5.1376
库存: 917
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.84
