VLS3015ET-3R3M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 1.15A 1.15A 3.3μH 112mΩ ±20% SMD 贴片安装 3mm*3mm*1.5mm
供应商型号: VLS3015ET-3R3M
供应商: 国内现货
标准整包数: 1

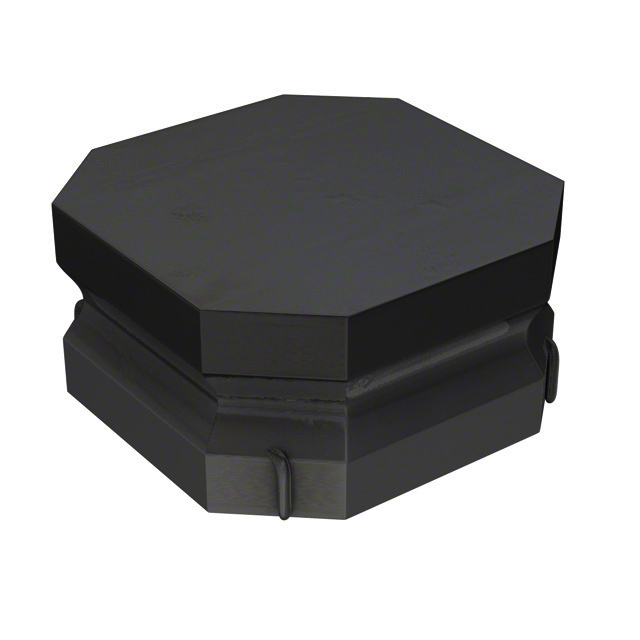

TDK 贴片电感 VLS3015ET-3R3M

VLS3015ET-3R3M概述

    VLS3015E Wound Ferrite Inductor 技术手册概述

    产品简介


    VLS3015E 是一款专为电源电路设计的环形铁氧体电感器。它具有磁屏蔽特性,低轮廓设计,非常适合高密度安装。这种电感器广泛应用于智能手机、平板终端、硬盘驱动器(HDD)、固态驱动器(SSD)、摄像机(DVC/DSC)、便携式显示面板、便携式游戏设备、紧凑型电源模块等各类设备中。

    技术参数


    - 尺寸:3.0mm x 3.0mm x 1.5mm
    - 电感范围:1.0µH 至 47µH
    - 公差:±20% 或 ±30%
    - 额定电流:根据具体型号不同,额定电流范围在 0.48A 至 2.20A 之间
    - 直流电阻:最大值从 0.048Ω 到 1.500Ω 不等
    - 工作温度范围:-40°C 至 +105°C
    - 存储温度范围:-40°C 至 +105°C
    - 符合标准:RoHS 指令符合,无卤素

    产品特点和优势


    VLS3015E 的主要特点包括:
    - 磁屏蔽设计:有效减少电磁干扰,提升系统整体性能。
    - 高密度安装:适合空间有限的设计需求。
    - 低热效应:自温升控制在设计范围内,确保长期稳定运行。
    - 环保材料:采用无卤素材料,符合绿色环保要求。
    - 高可靠性:适用于多种消费电子产品,拥有广泛的适用性。

    应用案例和使用建议


    VLS3015E 广泛应用于各种消费电子设备中,例如智能手机和平板电脑。为了优化使用效果,建议遵循以下几点:
    - 在焊接前预热元件,以避免因温度差导致焊点失效。
    - 确保印刷电路板的整体变形不会对电感器产生应力,特别是紧固螺丝的部分。
    - 使用静电防护带释放人体静电,防止静电损坏元件。

    兼容性和支持


    VLS3015E 电感器与其他常见的电子元件及设备高度兼容,可轻松集成到现有设计中。厂商提供详尽的技术文档和支持,确保客户能够充分利用该产品的功能。

    常见问题与解决方案


    - 问题:存储超过12个月的产品焊点可能恶化。
    解决方法:确保按照推荐的存储条件(温度:5至40°C,湿度:小于75%)存储产品。
    - 问题:使用时未遵循安全提醒,可能导致短路或性能下降。
    解决方法:仔细阅读并遵守所有安全警告和操作提示。

    总结和推荐


    综上所述,VLS3015E 是一款高性能且可靠的电感器,适用于多种消费电子设备。其独特的磁屏蔽设计和高密度安装特性使其在市场上具有显著的竞争优势。强烈推荐使用 VLS3015E 作为电源电路中的关键组件。

VLS3015ET-3R3M参数

参数
饱和电流(LSAT) 1.15A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 112mΩ
额定电流 1.15A
Q值 -
测试频率 1MHz
电感值 3.3μH
长*宽*高 3mm*3mm*1.5mm
通用封装 SMD
安装方式 贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

VLS3015ET-3R3M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS3015ET-3R3M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS3015ET-3R3M VLS3015ET-3R3M数据手册

VLS3015ET-3R3M封装设计

查看详情并下载
Symbol
Footprint
3D Model
