VLS3012ET-150M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 550mA 550mA 15μH 516mΩ ±20% 1212 标准安装,贴片安装 3mm*3mm*1.2mm
供应商型号: 12M-VLS3012ET-150M
供应商: 云汉优选
标准整包数: 2000

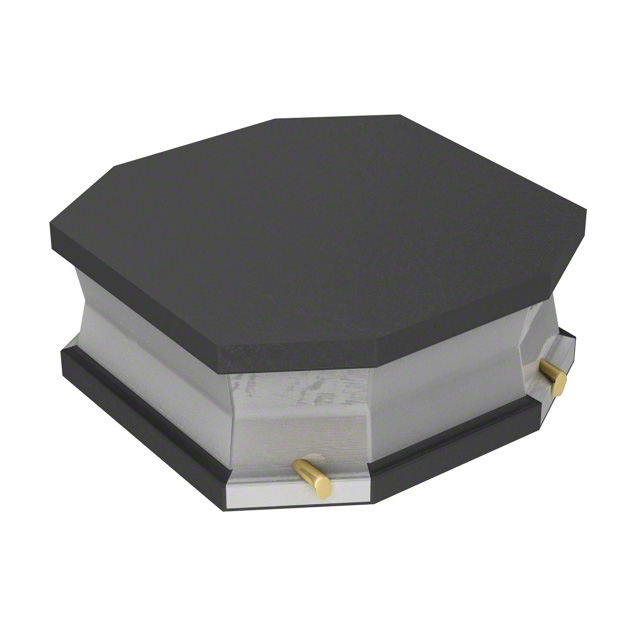

TDK 贴片电感 VLS3012ET-150M

VLS3012ET-150M概述


    产品简介


    VLS3012E型电感器是一种专为电源电路设计的磁屏蔽型绕线电感器。它采用铁氧体材料,适用于智能电话、平板终端、硬盘驱动器(HDD)、固态驱动器(SSD)、数字视频摄像机(DVC)、数码相机(DSC)、便携式游戏设备、小型电源模块以及其他多种应用场合。此电感器具有低剖面和高磁屏蔽的特点,适合高密度安装,从而提高了电源系统的稳定性和可靠性。

    技术参数


    - 封装尺寸: 3.0×3.0×1.2 mm
    - 电感范围: 1.0 µH 至 47 µH
    - 电流等级:
    - Isat: 饱和电流,基于电感变化率低于额定值30%
    - Itemp: 温升电流,基于自加热导致的温度上升不超过40°C
    - 直流电阻 (DCR): 最大值 1.5 Ω
    - 工作温度范围: -40°C 至 +105°C
    - 储存温度范围: -40°C 至 +105°C
    - 兼容标准: 符合RoHS指令,无卤素

    产品特点和优势


    VLS3012E型电感器具备以下显著特点和优势:
    - 磁屏蔽结构: 通过减少磁场干扰来提高电磁兼容性。
    - 高密度安装兼容性: 适合现代紧凑型设备设计。
    - 可靠的质量控制: 满足无卤素标准和RoHS指令。
    - 广泛的适用性: 适用于多种消费电子设备和工业应用。

    应用案例和使用建议


    应用场景:
    - 智能电话: 作为电池充电和设备稳压的重要组件。
    - 硬盘驱动器(HDD): 在存储设备中提供稳定电流,确保数据传输的准确性。
    - 电力供应模块: 在各类电子设备的电源系统中提供电能转换和存储功能。
    使用建议:
    - 确保在使用前充分预热,避免温度差超过150°C。
    - 设计电路板时,特别注意磁干扰的影响,合理布局电感器。
    - 定期检查电感器的温升情况,确保其在正常范围内运行。

    兼容性和支持


    - 兼容性: 与市场上多数消费电子设备兼容。
    - 制造商支持: 提供详细的交付规范和技术文档以确保正确使用。
    - 售后保障: 厂商承诺在合理范围内处理产品质量问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 优化电路板布局,加强散热措施 |
    | 电感器在储存期内出现性能衰减 | 在规定的温度和湿度条件下储存 |
    | 自动焊接后电极焊接不良 | 确保适当的焊接条件,检查焊接设备 |

    总结和推荐


    总体而言,VLS3012E型电感器以其优异的设计和可靠的性能,在消费电子和工业应用中表现出色。它不仅能够满足当前市场对高密度安装和强电磁兼容性的需求,还符合严格的环保标准。对于需要高性能、高稳定性的电源管理应用,这款电感器是理想的选择。因此,强烈推荐在相关设计中使用此款电感器。

VLS3012ET-150M参数

参数
Q值 -
测试频率 1MHz
电感值 15μH
饱和电流(LSAT) 550mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 516mΩ
额定电流 550mA
长*宽*高 3mm*3mm*1.2mm
通用封装 1212
安装方式 标准安装,贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

VLS3012ET-150M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS3012ET-150M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS3012ET-150M VLS3012ET-150M数据手册

VLS3012ET-150M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ ¥ 0.2426
40000+ ¥ 0.2353
库存: 10000
起订量: 4000 增量: 2000
交货地:
最小起订量为:4000
合计: ¥ 970.4
