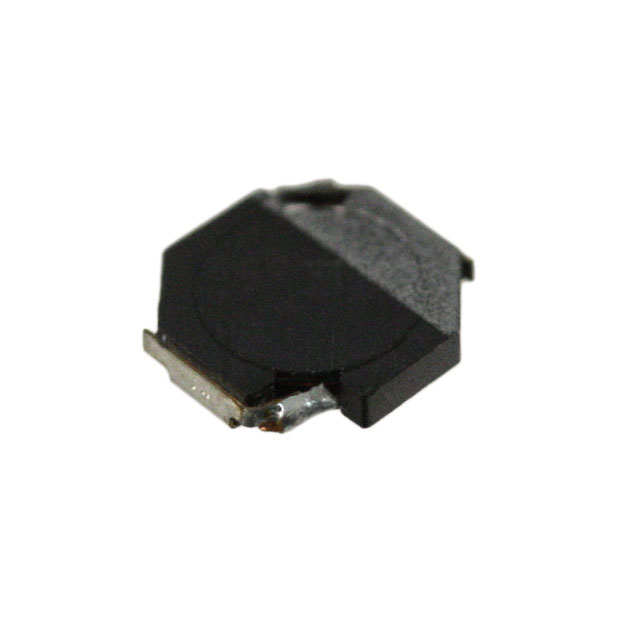

VLF5014AT-1R5M1R7

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 2.9A 1.7A 1.5μH 59mΩ ±20% 标准安装,贴片安装 4.7mm*4.5mm*1.4mm
供应商型号: 445-4193-6-ND
供应商: Digi-Key
标准整包数: 1
TDK 贴片电感 VLF5014AT-1R5M1R7

VLF5014AT-1R5M1R7概述

    文章:VLF5014A系列SMD电感器的技术手册解读

    1. 产品简介


    VLF5014A系列是适用于电源线路的表面贴装式(SMD)电感器,特别适合用于移动设备如手机、硬盘驱动器(HDDs)和数码相机(DSCs)的电源电路中。它具备微型尺寸、高磁屏蔽结构以及无铅设计等特点,适用于便携式直流到直流转换器。

    2. 技术参数


    | 参数 | 规格 |

    | 封装尺寸 | 4.5mm x 4.7mm,最大高度1.4mm |
    | 额定电流 | 根据电流大小或温升确定 |
    | 电感值(典型) | 1.5 µH至100 µH |
    | 电感公差 | ±20% |
    | 直流电阻(典型) | 0.051 Ω 至 2.7 Ω |
    | 测试频率 | 100 kHz |
    | 工作温度范围 | -40°C 至 +105°C (含自温升) |

    3. 产品特点和优势


    - 微型化设计:VLF5014A系列采用紧凑型设计,使得它可以轻松集成到便携式设备中,减少占用空间。
    - 高磁屏蔽性能:通过优化磁路结构,有效减少了电磁干扰(EMI),确保在电磁兼容性方面具有较高的性能。
    - 无铅支持:符合RoHS指令要求,确保了对环保和安全标准的合规性。
    - 自动化装配支持:可适应自动化的贴片工艺,简化生产流程并提高生产效率。

    4. 应用案例和使用建议


    - 便携式设备:这类电感器广泛应用于手机、平板电脑和其他移动设备中,以提高这些设备的电源管理性能。
    - 使用建议:在设计电路时,应考虑负载条件下的温升和电流变化,合理选择合适的电感值以避免饱和,同时要确保电路稳定运行。

    5. 兼容性和支持


    - 兼容性:VLF5014A系列电感器设计上具有良好的兼容性,适用于多种自动贴片机及印刷电路板的设计规范。
    - 技术支持:制造商提供详细的安装指南和技术支持,帮助客户解决安装过程中可能遇到的问题。

    6. 常见问题与解决方案


    - Q: 温度过高怎么办?
    A: 检查电路是否过载,必要时减小电流负载或增加散热措施。
    - Q: 电感器出现故障如何处理?
    A: 重新焊接或更换新的电感器,确保焊接质量良好。

    7. 总结和推荐


    VLF5014A系列电感器凭借其紧凑的体积、卓越的电磁兼容性以及环保设计,在市场上具有显著的优势。尤其适用于便携式电子产品,且其出色的温升控制能力有助于延长设备寿命。总体而言,该产品非常适合需要高效电源管理的移动设备应用,强烈推荐使用。

VLF5014AT-1R5M1R7参数

参数
Q值 -
测试频率 100KHz
电感值 1.5μH
饱和电流(LSAT) 2.9A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 59mΩ
额定电流 1.7A
长*宽*高 4.7mm*4.5mm*1.4mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

VLF5014AT-1R5M1R7厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLF5014AT-1R5M1R7数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLF5014AT-1R5M1R7 VLF5014AT-1R5M1R7数据手册

VLF5014AT-1R5M1R7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.817 ¥ 15.3537
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
