B82498F3220J001

产品分类: 贴片电感
厂牌: TDK
产品描述: 250MHz 2.5GHz 700mA 60@500MHz 22nH 80mΩ ±5% 0805 标准安装,贴片安装 2.3mm*1.7mm*1.4mm
供应商型号: UA-B82498F3220J001
供应商: 海外现货
标准整包数: 3000

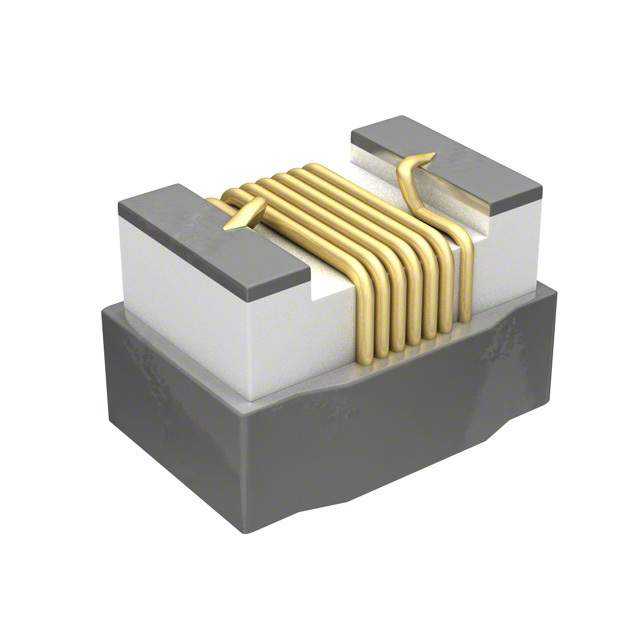

TDK 贴片电感 B82498F3220J001

B82498F3220J001概述

    # TDK Electronics SIMID Series SMT Inductors: SIMID 0805-F3

    产品简介


    TDK Electronics AG 推出的 SIMID 系列 SMT 电感器,型号为 SIMID 0805-F3(系列/类型:B82498F3001),是专为现代电子设备设计的高性能电感器。这类电感器广泛应用于各种高频和高可靠性电路中,包括共振电路、阻抗匹配等。它们特别适用于无线通信系统、多媒体设备、汽车电子、GPS 系统及低通滤波器等领域。

    技术参数


    基本规格
    - 尺寸:0805 (EIA) 和/或 2012 (IEC)
    - 额定电感范围:2.7 nH 到 820 nH
    - 额定电流范围:180 mA 到 1000 mA
    - 构造:立方线圈带陶瓷芯;环氧树脂模制平顶设计,方便真空拾取;焊接引脚端子
    电气特性
    - 温度范围:最高达 +125 °C
    - 高谐振频率
    - 窄电感容差
    - 适合无铅回流焊接
    - RoHS 兼容
    - 符合 AEC-Q200 标准
    测量条件
    - 标称电感 LR:通过阻抗分析仪 Agilent E4991A 或等效设备在 fL 频率下测量
    - Q 因子 Qmin:通过阻抗分析仪 Agilent E4991A 或等效设备在 fQ 频率下测量
    - 标称温度 TR:+105 °C
    - 标称电流 IR:最大允许直流电流导致电感下降不超过 10%,温度上升不超过 20 K
    - 自谐振频率 fres,min:通过网络分析仪 Agilent E8362B 和/或 Agilent E4991A 或等效设备在 +20 °C 下测量
    - 直流电阻 Rmax:在 +20 °C 下测量
    其他参数
    - 耐热焊性:Sn95.5Ag3.8Cu0.7
    - 防潮等级:55/125/56(符合 IEC 60068-1)
    - 存储条件:组装后 -55 °C 至 +125 °C;包装后 -25 °C 至 +40 °C,湿度 ≤75% RH
    - 重量:约 10 毫克

    产品特点和优势


    SIMID 0805-F3 系列电感器具有以下独特优势:
    - 宽广的温度范围:最高达 +125 °C,适用于严苛环境。
    - 高谐振频率:非常适合高频应用。
    - 窄电感容差:确保高精度和稳定性。
    - 适合无铅回流焊接:符合 JEDEC J-STD 020D 标准。
    - RoHS 兼容:环保设计。
    - AEC-Q200 认证:适用于汽车电子领域。

    应用案例和使用建议


    SIMID 0805-F3 电感器广泛应用于多种场景,如:
    - 共振电路和阻抗匹配:例如在天线放大器和无线通信系统中。
    - 汽车电子:例如在 GPS 系统和低通滤波器中。
    使用建议:
    - 在高温环境下使用时,需注意散热措施。
    - 在振动环境中,建议使用粘合剂加固以防止损坏。
    - 确保与 PCB 板的设计相匹配,以达到最佳效果。

    兼容性和支持


    - 兼容性:SIMID 0805-F3 与现有 PCB 设计兼容,且适合大多数常见的无铅焊接工艺。
    - 支持:TDK Electronics 提供详尽的技术文档和客户支持,确保用户能够顺利应用该产品。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:电感器在高温环境下的性能下降。
    - 解决方案:选择合适的散热方案,如增加散热片或采用水冷系统。
    2. 问题:在长时间工作后的性能不稳定。
    - 解决方案:确保使用环境满足电感器的工作要求,并定期进行性能测试。
    3. 问题:焊接过程中出现虚焊现象。
    - 解决方案:遵循正确的焊接步骤,并使用合适的焊接材料。

    总结和推荐


    综上所述,SIMID 0805-F3 系列电感器凭借其优异的性能和广泛的应用范围,在现代电子设备中表现出色。它不仅适用于汽车电子、无线通信和多媒体等领域,还具有良好的耐温性和稳定的性能表现。因此,强烈推荐用户在设计需要高精度和稳定性的电路时考虑使用此产品。
    如果您对这款电感器有任何疑问或需要更多技术支持,请联系 TDK Electronics 的专业客服团队。

B82498F3220J001参数

参数
自谐振频率(SRF) 2.5GHz
容差 ±5%
直流电阻(DCR) 80mΩ
额定电流 700mA
Q值 60@500MHz
测试频率 250MHz
电感值 22nH
饱和电流(LSAT) -
长*宽*高 2.3mm*1.7mm*1.4mm
通用封装 0805
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

B82498F3220J001厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82498F3220J001数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82498F3220J001 B82498F3220J001数据手册

B82498F3220J001封装设计

查看详情并下载
Symbol
Footprint
3D Model
