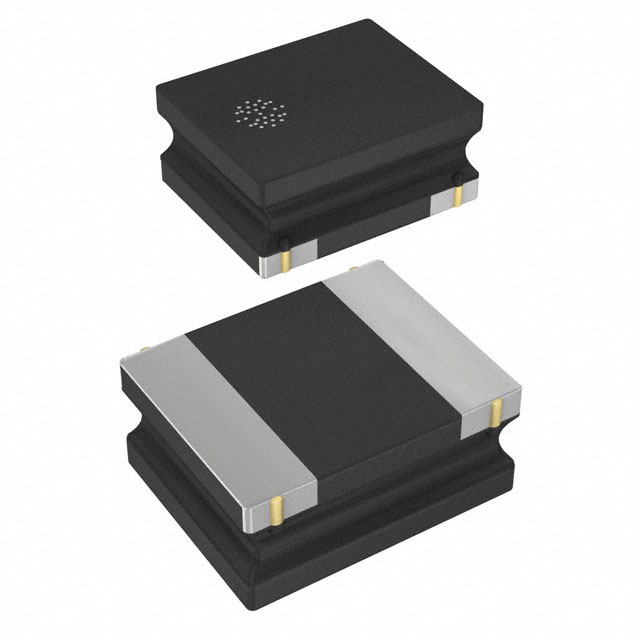

VLS252012HBU-150M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 900mA 700mA 15μH 1.2Ω ±20% 1008 贴片安装 2.5mm*2mm*1.2mm
供应商型号: 11M-VLS252012HBU-150M
供应商: 云汉优选
标准整包数: 1
TDK 贴片电感 VLS252012HBU-150M

VLS252012HBU-150M概述

    高质量电子元器件技术手册文章

    产品简介


    本文介绍了适用于功率电路的磁屏蔽型绕线电感器——VLS-HBU系列中的VLS252012HBU型号。这些电感器采用金属磁性材料制成,具备优异的电流承载能力、高耐压特性和宽广的工作温度范围。主要应用于LCD背光、LCD面板、OLED面板和LCD驱动等领域,特别是在智能手机和平板电脑中的应用较为广泛。

    技术参数


    VLS252012HBU电感器的技术参数如下:
    | 规格型号 | 尺寸(mm) | 内部代码1 | 内部代码2 | 电感量(µH) | 容差 | 测量频率(MHz) | 直流电阻最大值(Ω) | 直流电阻典型值(Ω) | 额定电流(A) | 饱和电流(A) |

    | VLS252012HBU-3R3M | 2.5×2.0×1.2 | 1 | 0.216 | 3.3 | ±20% | 1 | 0.180 | 2.36 | 1.60 | 2.62 |
    | VLS252012HBU-4R7M | 2.5×2.0×1.2 | 1 | 0.295 | 4.7 | ±20% | 1 | 0.246 | 1.67 | 1.36 | 2.10 |
    | VLS252012HBU-6R8M | 2.5×2.0×1.2 | 1 | 0.440 | 6.8 | ±20% | 1 | 0.367 | 1.28 | 0.97 | 1.60 |
    | VLS252012HBU-100M | 2.5×2.0×1.2 | 1 | 0.672 | 10 | ±20% | 1 | 0.560 | 1.16 | 0.80 | 1.45 |
    | VLS252012HBU-150M | 2.5×2.0×1.2 | 1 | 1.200 | 15 | ±20% | 1 | 1.000 | 0.90 | 0.70 | 1.10 |
    | VLS252012HBU-220M | 2.5×2.0×1.2 | 1 | 1.680 | 22 | ±20% | 1 | 1.400 | 0.86 | 0.58 | 0.95 |
    额定电流:饱和电流(Isat)或温度上升电流(Itemp)中较小者。
    饱和电流(Isat):基于电感变化率(初始电感值下降30%)。
    温度上升电流(Itemp):基于自加热导致的温升(温升40°C)。

    产品特点和优势


    VLS252012HBU电感器的主要特点包括:
    - 使用金属磁性材料,显著提高了电流承载能力。
    - 通过绝缘技术实现了高达40V的耐压水平。
    - 操作温度范围广泛,包括自加热影响下的–40至+105°C。
    这些特性使其在各类便携式电子设备中表现优异,尤其是要求小型化和高性能的应用场合,如智能手机和平板电脑等。

    应用案例和使用建议


    VLS252012HBU电感器适用于多种应用,如LCD背光、LCD面板和OLED面板等。针对这类应用的使用建议如下:
    - 确保电路设计中合理布置线圈以避免磁干扰。
    - 在安装前进行预热处理,确保温差不超过150°C。
    - 配备防静电手环来减少人体静电对产品的损害。

    兼容性和支持


    制造商提供详细的产品支持文档和技术服务,确保产品能够无缝集成到现有系统中。此外,制造商还提供了详尽的存储条件指南,确保产品在长期存放期间保持最佳状态。

    常见问题与解决方案


    根据技术手册中的常见问题列表,以下是几个可能遇到的问题及其解决方案:
    - 问题:长时间存储后端子电极焊接不良。
    解决办法:遵循存储条件(温度:5至40°C,湿度:10%至75%RH),并在使用前仔细检查产品状态。
    - 问题:安装后的焊接修正超出规格。
    解决办法:确保焊接操作符合产品规范中的规定条件。
    - 问题:由于温度变化引起的功能退化。
    解决办法:充分考虑温度裕度,并根据具体应用需求进行调整。

    总结和推荐


    总体而言,VLS252012HBU电感器凭借其卓越的电流承载能力、高耐压性能和宽广的操作温度范围,在消费电子设备中表现出色。我们强烈推荐此产品用于需要高性能电感器的应用中。为了确保最佳效果,请务必遵循使用说明和安全提示。

VLS252012HBU-150M参数

参数
饱和电流(LSAT) 900mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 1.2Ω
额定电流 700mA
Q值 -
测试频率 1MHz
电感值 15μH
长*宽*高 2.5mm*2mm*1.2mm
通用封装 1008
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
