VLF10040T-221MR81

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 810mA 810mA 220μH 537mΩ ±20% 标准安装,贴片安装 10mm*9.7mm*4mm
供应商型号: CSJ-ST68852575
供应商: 海外现货
标准整包数: 1

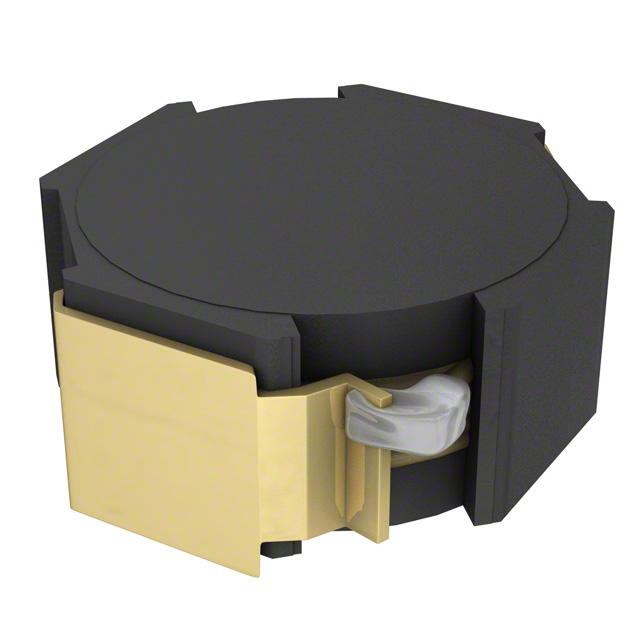

TDK 贴片电感 VLF10040T-221MR81

VLF10040T-221MR81概述

    VLF系列电感器技术手册解析

    产品简介


    VLF系列电感器(线圈)是专为电源线路设计的表面贴装器件(SMD),具有磁屏蔽功能。这种类型的电感器广泛应用于笔记本电脑、娱乐设备、DVD播放机、VRM(电压调节模块)、等离子显示器等领域。VLF系列电感器的设计旨在减少损耗并提高大电流承载能力,尤其适合便携式直流到直流转换器的应用场合。

    技术参数


    | 参数 | 值 |

    | 安装面积 | 9.7×10.0mm |
    | 最大高度 | 4.0mm |
    | 额定直流电流 | 是SLF10145的1.3倍 |
    | 直流电阻 | 是SLF10145的0.92倍 |
    | 测试频率 | 100kHz |
    | 工作温度范围 | -40至+105℃ |
    不同型号的VLF电感器的具体技术参数如下:
    - VLF10040T-1R0N9R7
    - 电感量:1.0μH,公差±30%
    - 额定电流(基于电感变化):11.9A
    - 额定电流(基于温升):9.7A
    - 直流电阻:5.2mΩ
    - VLF10040T-150M3R1
    - 电感量:15μH,公差±20%
    - 额定电流(基于电感变化):3.1A
    - 额定电流(基于温升):3.3A
    - 直流电阻:42mΩ

    产品特点和优势


    VLF系列电感器的主要特点和优势包括:
    - 低损耗和大电流承载能力设计。
    - 比传统产品具有更高的额定电流和更低的直流电阻。
    - 高磁屏蔽设计有助于实现EMC(电磁兼容)保护。
    - 采用无铅设计,支持无铅焊接,符合RoHS指令。

    应用案例和使用建议


    VLF系列电感器被广泛应用于笔记本电脑、娱乐设备、DVD播放机等电子产品中。根据技术手册中的应用示例,这些电感器特别适用于需要高EMC保护和大电流承载能力的应用场合。对于使用建议,建议在选择具体型号时,根据实际应用所需的电感值和电流负载来决定。

    兼容性和支持


    VLF系列电感器可支持自动装配,并提供带卷和托盘包装。制造商提供的技术支持和服务包括产品认证和应用支持。

    常见问题与解决方案


    - 问题:如何确认电感器是否损坏?
    - 解答:检查电路板上的电感器是否有明显的物理损坏,或者通过测量直流电阻和电感量来判断其是否正常工作。
    - 问题:如何选择合适的电感器型号?
    - 解答:根据实际应用所需的电感值和电流负载,结合表中提供的技术参数进行选择。

    总结和推荐


    总体来看,VLF系列电感器具有显著的优势,包括低损耗、高电流承载能力和高磁屏蔽设计,特别适用于需要高效能EMC保护的应用场合。对于需要高性能电感器的应用项目,推荐选用VLF系列电感器。

VLF10040T-221MR81参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 537mΩ
额定电流 810mA
Q值 -
测试频率 100KHz
电感值 220μH
饱和电流(LSAT) 810mA
长*宽*高 10mm*9.7mm*4mm
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 卷带包装

VLF10040T-221MR81厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLF10040T-221MR81数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLF10040T-221MR81 VLF10040T-221MR81数据手册

VLF10040T-221MR81封装设计

查看详情并下载
Symbol
Footprint
3D Model
