首页  >  产品百科  >  MLG1005SR30JT000

MLG1005SR30JT000

产品分类: 贴片电感
厂牌: TDK
产品描述: 50MHz 350MHz 50mA 300nH 6.5Ω ±5% 0402 贴片安装 1mm*500μm*550μm
供应商型号: 810-MLG1005SR30JT000
供应商: Mouser
标准整包数: 1

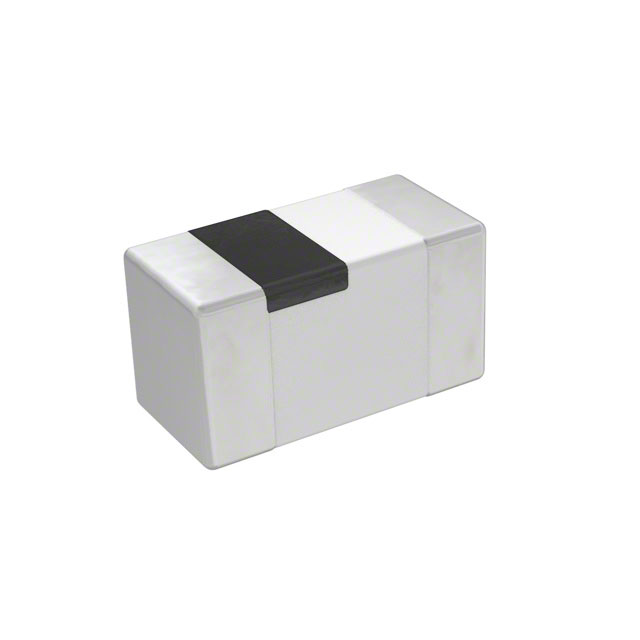

TDK 贴片电感 MLG1005SR30JT000

MLG1005SR30JT000概述

    高频电感 MLG1005S 系列技术手册解析

    产品简介


    MLG1005S 系列电感是适用于高频电路设计的多层陶瓷电感,专为现代通信需求而开发。通过先进的单片化工艺与陶瓷和导电材料的多层叠合烧制,MLG1005S 提供了卓越的高频性能。这种电感广泛应用于智能手机、平板电脑、蓝牙模块、无线局域网(Wi-Fi)以及电视调谐器等领域。其小巧的尺寸(1.0×0.5×0.5 mm)使其成为便携式设备的理想选择。

    技术参数


    以下为 MLG1005S 系列的主要技术规格:
    | 参数名称 | 值 | 单位 |
    |
    | 电感值范围 | 0.3 nH 至 230 nH | nH |
    | 电感容差 | ±0.1nH 至 ±5%
    | 工作频率范围 | 500 MHz 至 2.4 GHz | MHz/GHz |
    | 品质因数 (Q) | 20 至 66
    | 最大直流电阻 (DCR)| 0.04 Ω 至 3.42 Ω | Ω |
    | 额定电流 | 90 mA 至 420 mA | mA |
    | 操作温度范围 | -55°C 至 +125°C | °C |
    其他关键特性:
    - 先进的单片化结构实现高性能
    - 符合 REACH、RoHS、无铅和无卤标准

    产品特点和优势


    1. 高性能:MLG1005S 系列电感具备低电感容差和高 Q 值,非常适合高频信号处理。
    2. 紧凑设计:仅 1.0×0.5×0.5 mm 的体积,使其在空间受限的应用中具有显著优势。
    3. 宽温范围:可在极端环境下稳定运行(-55°C 至 +125°C),适合严苛条件下的设备。
    4. 绿色制造:符合环保标准,适合对可持续性要求较高的市场。
    这些特性使 MLG1005S 在智能设备、无线模块和射频电路中占据重要地位。

    应用案例和使用建议


    MLG1005S 系列的典型应用场景包括:
    - 智能手机和平板电脑中的射频滤波电路
    - 蓝牙和 Wi-Fi 模块
    - 高频功率放大器 (PA) 和电压控制振荡器 (VCO)
    使用建议:
    - 在设计时需确保电感值与电路中的其他元件阻抗匹配,以优化高频响应。
    - 对于高电流需求的模块,建议选用额定电流较大的型号,避免过热现象。
    - 在极端温度条件下使用时,需要考虑电感的热稳定性并合理布置散热路径。

    兼容性和支持


    MLG1005S 系列电感与主流的高频设备和模块具有良好的兼容性,可轻松集成到现有设计中。厂商提供全面的技术支持,包括详细的设计指南和样品测试服务,以帮助用户快速完成产品开发。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电感值偏差超出预期 | 重新确认测量频率和仪器设置 |
    | 温度影响导致性能下降 | 改善散热设计或降低功耗 |
    | 额定电流不足 | 选择更高额定电流的型号 |
    | 焊接后出现短路或开路 | 检查焊接工艺和设计布局 |

    总结和推荐


    MLG1005S 系列电感以其紧凑的设计、优异的高频性能和广泛的适用范围,成为电子设计领域的优秀选择。无论是在便携设备还是专业通信系统中,它都展现了强大的市场竞争力。强烈推荐该产品用于需要高效能和小尺寸结合的高频电路设计中。
    最终评价: 高度推荐。

MLG1005SR30JT000参数

参数
额定电流 50mA
Q值 -
测试频率 50MHz
电感值 300nH
饱和电流(LSAT) -
自谐振频率(SRF) 350MHz
容差 ±5%
直流电阻(DCR) 6.5Ω
长*宽*高 1mm*500μm*550μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MLG1005SR30JT000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

MLG1005SR30JT000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK MLG1005SR30JT000 MLG1005SR30JT000数据手册

MLG1005SR30JT000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.0541 ¥ 0.4567
100+ $ 0.0483 ¥ 0.4081
1000+ $ 0.0407 ¥ 0.3439
10000+ $ 0.0346 ¥ 0.292
20000+ $ 0.0335 ¥ 0.2829
库存: 24704
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.97
