首页  >  产品百科  >  VLB7050HT-R15M

VLB7050HT-R15M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 37A 36A 150nH 270μΩ ±20% 标准安装,贴片安装 6.8mm*6.7mm*5mm
供应商型号: 3212545RL
供应商: element14
标准整包数: 1

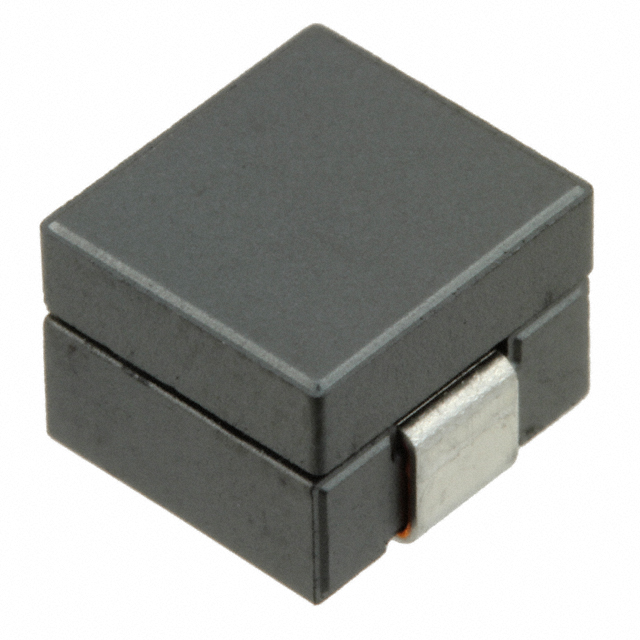

TDK 贴片电感 VLB7050HT-R15M

VLB7050HT-R15M概述


    产品简介


    电子元器件:高电流表面贴装电感器
    本手册介绍的是型号为VLB7050的电感器,该产品属于高电流表面贴装(SMD)电感器系列。主要应用于电源电路中的滤波、储能等场景。产品特别适用于个人电脑、服务器、娱乐设备和视听设备等领域。

    技术参数


    | 特性 | 规格 |

    | 尺寸 | 7.2×7.0×5.0 mm 最大 |
    | 电感量 | 90 nH ±20%(可选110 nH, 150 nH) |
    | 额定电流 | Isat:最大电流(根据电感量变化率<20%计算)
    Itemp:最大温升电流(温度升高40°C自加热) |
    | 测量频率 | 1 MHz |
    | 直流电阻 | 0.27 mΩ ±6% |
    | 工作温度范围 | -40°C 至 +125°C(包含自温升影响)|

    产品特点和优势


    产品优势:
    - 低轮廓设计:适应空间受限的设计。
    - 高输出处理能力:实现最低铜损,提高效率。
    - 高饱和电流 和 低直流电阻:提升系统可靠性,减少能量损耗。
    - 高工作频率:最高可达2MHz,满足高速信号传输需求。
    - 宽温度范围:可在极端环境下稳定运行。
    市场竞争力:
    VLB7050系列电感器在处理大电流应用时表现出色,尤其是在高性能电源管理领域。其在个人电脑、服务器及娱乐设备上的广泛应用体现了其在市场上的领先地位。

    应用案例和使用建议


    应用案例:
    - 个人电脑:用于主板上的电压调节模块。
    - 服务器:处理数据中心中大量的电力转换需求。
    - 娱乐设备:确保音频视频信号的稳定传输。
    使用建议:
    - 电路设计:建议仔细布局电感器,避免磁干扰引起的功能异常。
    - 安装工艺:确保焊接前进行适当的预热处理,以减少焊接过程中的温度差异。
    - 日常维护:避免长时间暴露于高温、腐蚀性气体等不利环境中,延长使用寿命。

    兼容性和支持


    - 兼容性:该产品具有广泛的兼容性,适用于多种类型的电源电路设计。
    - 厂商支持:提供详细的技术文档、培训和支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 高温导致性能下降 | 确保良好的散热措施,检查焊接质量 |
    | 磁干扰引起的误动作 | 避免将产品置于强磁场中,合理布线 |

    总结和推荐


    综合评估:
    VLB7050系列电感器凭借其高输出处理能力、宽工作温度范围以及易于集成的特点,在高性能电源管理系统中表现卓越。无论是个人电脑还是工业设备,它都能提供可靠的性能保障。
    推荐使用:
    鉴于其广泛的应用范围、出色的性能和高可靠性,我们强烈推荐使用VLB7050系列电感器。对于需要在紧凑空间内实现高效电力管理和稳定信号传输的场合,它无疑是一个理想的选择。

VLB7050HT-R15M参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 270μΩ
额定电流 36A
Q值 -
测试频率 1MHz
电感值 150nH
饱和电流(LSAT) 37A
长*宽*高 6.8mm*6.7mm*5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLB7050HT-R15M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLB7050HT-R15M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLB7050HT-R15M VLB7050HT-R15M数据手册

VLB7050HT-R15M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 21.4506
10+ ¥ 17.58
50+ ¥ 15.49
100+ ¥ 13.4
200+ ¥ 12.36
500+ ¥ 11.31
库存: 84
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 21.45
