VLS252012HBX-1R0M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 3A 3.4A 1μH 56mΩ ±20% 1008 贴片安装 2.5mm*2mm*1.2mm
供应商型号: 31M-VLS252012HBX-1R0M-1
供应商: 云汉优选
标准整包数: 5

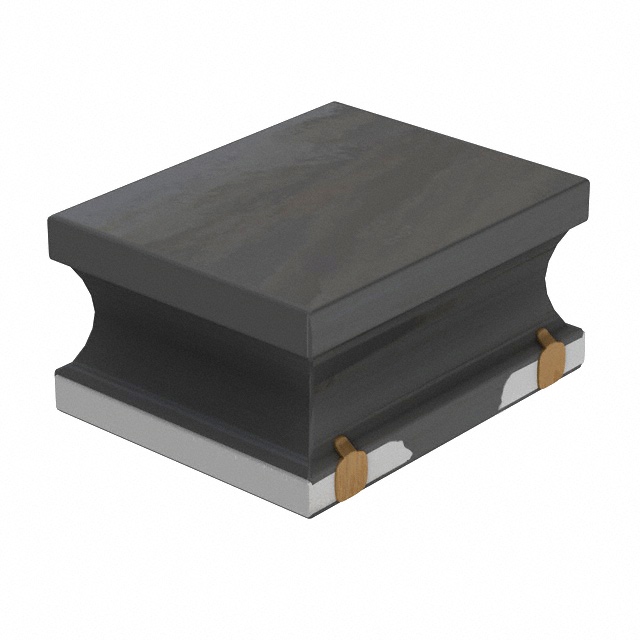

TDK 贴片电感 VLS252012HBX-1R0M-1

VLS252012HBX-1R0M-1概述

    # 高性能磁屏蔽电感器——VLS252012HBX-1系列

    产品简介


    基本介绍
    VLS252012HBX-1 系列是专为电源电路设计的磁屏蔽型绕线电感器。采用金属磁性材料制成,具备高磁屏蔽特性和高密度安装能力。该系列产品特别适用于智能手机、平板电脑、硬盘驱动器(HDD)、固态硬盘(SSD)、数码相机、移动显示屏、便携式游戏设备及各种紧凑型电源模块等应用场合。

    技术参数


    | 产品型号 | 尺寸 (L×W×H) | 电感值 (µH) | 容差 | 额定电流 (A) | 标称频率 (MHz) |
    |
    | VLS252012HBX-R24M-1 | 2.5×2.0×1.2 | 0.24 | ±20% | 7.10 / 5.00 | 1 |
    | VLS252012HBX-R33M-1 | 2.5×2.0×1.2 | 0.33 | ±20% | 5.80 / 4.75 | 1 |
    | VLS252012HBX-R47M-1 | 2.5×2.0×1.2 | 0.47 | ±20% | 5.20 / 4.70 | 1 |
    | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    VLS252012HBX-1 系列电感器具备以下显著特点:
    - 高磁屏蔽特性:采用金属磁性材料制造,能够有效减少电磁干扰,保证电源系统的稳定运行。
    - 兼容高密度安装:紧凑的设计使其适合高密度安装需求,尤其适用于空间受限的应用场合。
    - 大电流处理能力:通过金属磁性材料实现更大电流处理,满足现代电子设备对高性能电源管理的需求。

    应用案例和使用建议


    应用案例
    在智能手机和平板电脑的应用中,该电感器作为关键电源管理组件之一,用于滤波和储能,确保系统稳定供电。特别是在智能设备快速充电场景下,其高效能表现尤为显著。
    使用建议
    1. 温度管理:使用前预热,并确保焊接时温差不超过150°C,以避免过热损害。
    2. 布局规划:合理布局,避免磁干扰,特别是在非磁屏蔽类型的电路设计中需特别注意。
    3. 定期检查:长时间使用后应进行定期检查,以确保其性能稳定。

    兼容性和支持


    该系列电感器广泛应用于各类电子产品,包括但不限于消费电子设备、工业设备等。制造商提供全面的技术支持,包括安装指导、故障排除及售后咨询等服务,确保用户能够顺利部署并优化其应用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 组件焊接时出现短路 | 严格控制焊接温度,确保焊点质量。 |
    | 性能下降 | 检查是否存在腐蚀或物理损伤,及时更换部件。 |
    | 安装后无法正常工作 | 核实安装方向和接线,确保无误后再进行测试。 |

    总结和推荐


    VLS252012HBX-1 系列电感器凭借其出色的磁屏蔽效果、高密度安装能力和大电流处理能力,在电源管理和信号处理方面表现出色,非常适用于智能手机、平板电脑等高性能设备中。鉴于其优越的性能和广泛的适用性,我们强烈推荐此系列产品给需要高可靠性的电源管理解决方案的客户。

VLS252012HBX-1R0M-1参数

参数
直流电阻(DCR) 56mΩ
额定电流 3.4A
Q值 -
测试频率 1MHz
电感值 1μH
饱和电流(LSAT) 3A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 2.5mm*2mm*1.2mm
通用封装 1008
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VLS252012HBX-1R0M-1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS252012HBX-1R0M-1数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS252012HBX-1R0M-1 VLS252012HBX-1R0M-1数据手册

VLS252012HBX-1R0M-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
