首页  >  产品百科  >  VLS252010CX-3R3M-1

VLS252010CX-3R3M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 1.3A 1.25A 3.3μH 186mΩ ±20% 1008 标准安装,贴片安装 2.5mm*2mm*1mm
供应商型号: 2766773
供应商: 海外现货
标准整包数: 5

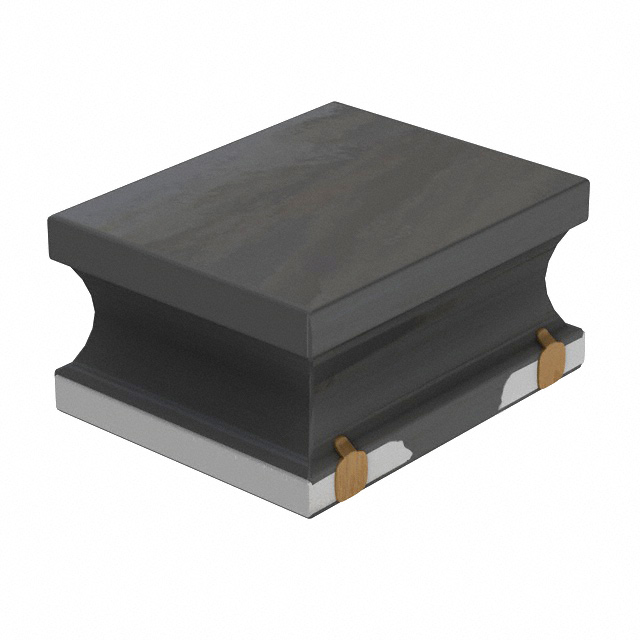

TDK 贴片电感 VLS252010CX-3R3M-1

VLS252010CX-3R3M-1概述


    产品简介


    本篇将介绍VLS-CX-1系列的VLS252010CX-1型电感器,这是一款专为电源电路设计的磁屏蔽型线圈电感器。通过采用铁氧体磁材料,该电感器具备卓越的电磁屏蔽效果和高密度安装的兼容性。主要应用于智能手机、平板终端、硬盘驱动器(HDD)、固态硬盘(SSD)、数字视频摄像机(DVC)、数码相机(DSC)、移动显示面板、便携式游戏设备、小型电源模块等领域。

    技术参数


    VLS252010CX-1型电感器的主要技术参数如下表所示:
    | 产品型号 | L (µH) | 容差 (%) | 测量频率 (MHz) | DC电阻 (Ω) 最大值 | DC电阻 (Ω) 典型值 | 额定电流 Isat (A) 最大值 | 额定电流 Itemp (A) 最大值 |

    | VLS252010CX-R47M-1 | 0.47 | ±20% | 1 | 0.038 | 0.032 | 3.08 | 3.22 |
    | VLS252010CX-R68M-1 | 0.68 | ±20% | 1 | 0.050 | 0.042 | 2.52 | 2.62 |
    | VLS252010CX-1R0M-1 | 1.0 | ±20% | 1 | 0.065 | 0.054 | 2.25 | 2.29 |
    | VLS252010CX-1R5M-1 | 1.5 | ±20% | 1 | 0.086 | 0.072 | 1.75 | 1.90 |
    | VLS252010CX-2R2M-1 | 2.2 | ±20% | 1 | 0.126 | 0.105 | 1.51 | 1.58 |
    | VLS252010CX-3R3M-1 | 3.3 | ±20% | 1 | 0.186 | 0.155 | 1.30 | 1.25 |
    | VLS252010CX-4R7M-1 | 4.7 | ±20% | 1 | 0.235 | 0.196 | 0.97 | 1.11 |
    | VLS252010CX-6R8M-1 | 6.8 | ±20% | 1 | 0.372 | 0.310 | 0.86 | 0.86 |
    | VLS252010CX-100M-1 | 10 | ±20% | 1 | 0.580 | 0.483 | 0.66 | 0.71 |
    | VLS252010CX-150M-1 | 15 | ±20% | 1 | 0.914 | 0.762 | 0.56 | 0.56 |
    | VLS252010CX-220M-1 | 22 | ±20% | 1 | 1.364 | 1.137 | 0.46 | 0.45 |

    产品特点和优势


    VLS252010CX-1型电感器具有以下特点和优势:
    - 高磁屏蔽性能:可有效减少电磁干扰,提高电路稳定性和可靠性。
    - 高密度安装兼容性:适用于紧凑型设备的设计,如智能手机和平板电脑。
    - 优化的铁氧体核心设计:提供更大的电流承载能力和更低的直流电阻(Rdc)。
    - 广泛的工作温度范围:能够在–40到105°C的环境中可靠工作,适用于多种恶劣环境。

    应用案例和使用建议


    应用案例
    VLS252010CX-1型电感器被广泛用于消费电子设备中,例如智能手机、平板终端、HDD和SSD。这些设备对电源管理有着严格的要求,因此需要高性能的电感器来保持稳定的电源供应。
    使用建议
    - 在焊接前,确保预热温度不超过150°C,以避免焊料温度和芯片温度之间的温差过大。
    - 确保安装后的焊接修正在规范允许范围内。
    - 在嵌入式应用中,注意避免由于整体或局部变形导致的残留应力,从而保护芯片不受损害。
    - 对于非磁屏蔽型电路板布局,应仔细考虑线圈布局以防止磁干扰引起的误操作。

    兼容性和支持


    VLS252010CX-1型电感器可以与其他常见的电子元器件或设备良好兼容,例如主板上的其他组件或电源模块。制造商提供详尽的技术文档和支持服务,以确保产品在实际应用中的顺利使用。

    常见问题与解决方案


    - 问题1:焊接后端子腐蚀
    - 解决方案:确保存储条件符合要求(温度:5至40°C,湿度:<75%RH),并在焊接前进行预热处理。
    - 问题2:过热损坏
    - 解决方案:合理布置电路板,保证散热效果,避免长时间处于高温状态。
    - 问题3:线圈布局不当引起干扰
    - 解决方案:遵循推荐的布局指南,并确保线圈远离潜在的磁场干扰源。

    总结和推荐


    综上所述,VLS252010CX-1型电感器凭借其优秀的磁屏蔽性能、高密度安装兼容性和优化的铁氧体核心设计,在众多应用场合中表现出色。对于需要高性能电源管理和紧凑型设计的电子产品,这款电感器是理想的选择。基于其优良的性能和广泛应用的支持,强烈推荐使用此款电感器。

VLS252010CX-3R3M-1参数

参数
Q值 -
测试频率 1MHz
电感值 3.3μH
饱和电流(LSAT) 1.3A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 186mΩ
额定电流 1.25A
长*宽*高 2.5mm*2mm*1mm
通用封装 1008
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLS252010CX-3R3M-1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS252010CX-3R3M-1数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS252010CX-3R3M-1 VLS252010CX-3R3M-1数据手册

VLS252010CX-3R3M-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.9953
50+ ¥ 1.6853
250+ ¥ 1.6178
500+ ¥ 1.51
1000+ ¥ 1.483
2000+ ¥ 1.4561
10000+ ¥ 1.4561
20000+ ¥ 1.4561
库存: 1711
起订量: 30 增量: 0
交货地:
最小起订量为:5
合计: ¥ 9.97
