VLS6045EX-681M

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 300mA 320mA 680μH 2.95Ω ±20% 2424 标准安装,贴片安装 6mm*6mm*4.5mm
供应商型号: 12M-VLS6045EX-681M
供应商: 云汉优选
标准整包数: 1500

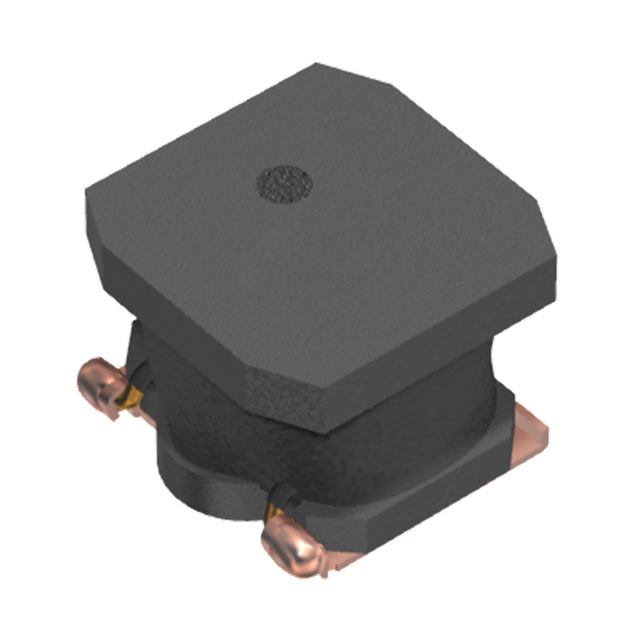

TDK 贴片电感 VLS6045EX-681M

VLS6045EX-681M概述

    VLS6045EX系列电感器技术手册解析

    产品简介


    VLS6045EX系列是专为电源电路设计的绕线型电感器,属于磁屏蔽型电感器。其主体材料采用了铁氧体树脂材料,具有优秀的磁屏蔽效果,适合高密度封装的需求。该系列电感器的特点在于优化的铁氧体磁芯形状,实现了大电流和低Rdc(直流电阻)化。这些特性使得VLS6045EX系列非常适合应用于电视(TV)、机顶盒(STB)、游戏设备以及其他音频/视频设备中。

    技术参数


    - 型号: VLS6045EX-R47N
    - 电感范围: 0.47μH至150μH
    - 电感容差: ±30%
    - 额定电流: Isat和Itemp中的较小值
    - 直流电阻: 0.010Ω至2.14Ω
    - 额定电压: 需参考采购规格书
    - 工作温度范围: -40°C至+105°C(含自升温)
    - 测量频率: 100kHz
    - 外观尺寸: 6.0×6.0×4.5mm

    产品特点和优势


    - 磁屏蔽: 采用铁氧体树脂材料,有效防止电磁干扰,适用于高密度封装环境。
    - 优化磁芯: 通过优化铁氧体磁芯形状,实现大电流和低直流电阻,适用于高效率的电源转换。
    - 宽工作温度范围: 支持在-40°C至+105°C的温度范围内正常工作,适应多种环境需求。
    - 低Rdc: 低直流电阻,有助于减少能量损耗,提高电源效率。

    应用案例和使用建议


    - TV和STB: 在这些设备中,VLS6045EX系列可以有效地过滤和稳定电源输入,提高设备的运行稳定性。
    - 游戏设备: 在这些设备中,高效的电源管理至关重要,VLS6045EX系列可以提供稳定的电源供应,延长设备使用寿命。
    - 使用建议:
    - 确保良好的散热设计,特别是在高电流条件下使用时。
    - 使用前务必阅读采购规格书,了解详细的电气特性和安装要求。
    - 在焊接过程中遵循制造商提供的温度曲线图,避免过热损伤。

    兼容性和支持


    - 兼容性: VLS6045EX系列具有良好的机械结构,易于与其他常见的电子组件集成。其标准封装尺寸适合大多数PCB设计。
    - 支持和服务: 生产商提供了详细的采购规格书和技术支持,客户可以通过官方渠道获取更多技术支持和服务。

    常见问题与解决方案


    - Q: 产品在焊接时出现损坏
    - A: 严格按照生产商提供的焊接温度曲线进行焊接操作,避免温度过高导致损坏。
    - Q: 产品在高电流条件下运行不稳定
    - A: 确保良好的散热设计,可以在产品周围添加散热片或风扇来提高散热效率。
    - Q: 如何判断产品的额定电流
    - A: 查看产品手册中的Isat和Itemp值,选择适合应用的型号。

    总结和推荐


    综上所述,VLS6045EX系列电感器凭借其卓越的磁屏蔽能力、优化的磁芯设计和宽泛的工作温度范围,在电源电路应用中表现优异。虽然该系列产品具有较高的成本,但考虑到其高效的电源管理和稳定的工作性能,我们推荐在对电磁干扰敏感且对电源稳定性要求高的应用中使用。为了确保最佳的使用效果,请在使用前详细了解并遵循采购规格书中的指导。

VLS6045EX-681M参数

参数
测试频率 100KHz
电感值 680μH
饱和电流(LSAT) 300mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 2.95Ω
额定电流 320mA
Q值 -
长*宽*高 6mm*6mm*4.5mm
通用封装 2424
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VLS6045EX-681M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS6045EX-681M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS6045EX-681M VLS6045EX-681M数据手册

VLS6045EX-681M封装设计

查看详情并下载
Symbol
Footprint
3D Model
