首页  >  产品百科  >  VLS5045EX-150M-CA

VLS5045EX-150M-CA

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 2.2A 1.9A 15μH 143mΩ ±20% 2020 标准安装,贴片安装 5mm*5mm*4.5mm
供应商型号: F-VLS5045EX-150M-CA
供应商: 海外现货
标准整包数: 1500

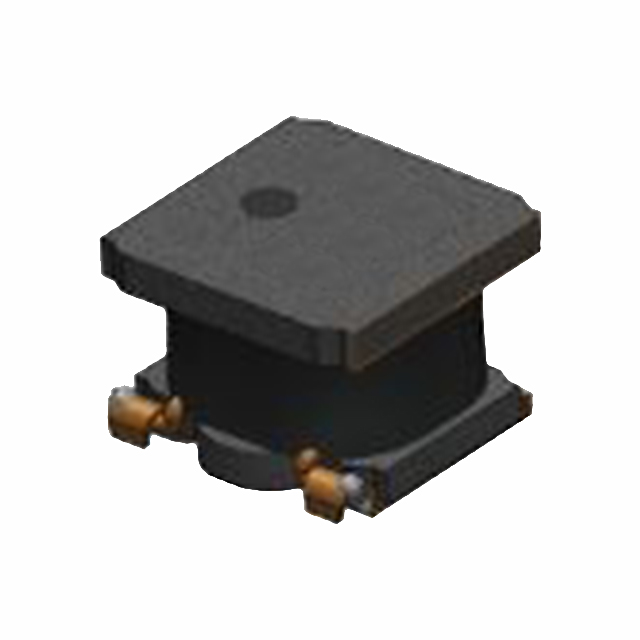

TDK 贴片电感 VLS5045EX-150M-CA

VLS5045EX-150M-CA概述


    产品简介


    VLS5045EX-CA系列电感器是一款专为汽车电源电路设计的磁屏蔽型线绕铁氧体电感器。该产品主要应用于汽车导航、车载音响和汽车配件领域,提供高效的电流转换和稳定的功率输出。
    主要功能
    - 磁屏蔽设计:采用铁氧体材料制成的磁屏蔽结构,有效减少电磁干扰。
    - 高密度安装:适用于高密度安装要求的应用环境。
    - 低直流电阻:优化的铁氧体芯结构实现了更高的电流承载能力和更低的直流电阻。
    应用领域
    - 汽车导航系统
    - 车载音响
    - 汽车配件

    技术参数


    以下是VLS5045EX-CA系列电感器的技术规格和性能参数:
    | 参数 | 值 |

    | 类型 | 线绕铁氧体电感器 |
    | 尺寸(长x宽x高) | 5.0 x 5.0 x 4.5 mm |
    | 电感值 | 1.0 µH - 150 µH |
    | 容差 | ±20% 至 ±30% |
    | 额定电流(Isat) | 0.8 A 至 8.9 A |
    | 温度范围(工作) | -40°C 至 105°C |
    | 温度范围(储存) | -40°C 至 105°C |
    | 包装数量 | 每卷1500个 |
    | 单重 | 0.46 g |
    支持的电气特性
    - 直流电阻(DC Resistance):0.015 Ω至0.73 Ω
    - 自加热温度上升:40°C
    - 兼容标准:符合RoHS指令、无卤素、兼容无铅焊料

    产品特点和优势


    独特功能
    1. 磁屏蔽设计:减少了电磁干扰,提高了电路的稳定性和可靠性。
    2. 高电流承载能力:通过优化铁氧体芯结构,显著提高了额定电流。
    3. 低直流电阻:减少了电能损耗,提高了效率。
    4. 高密度安装:适合紧凑型设计的应用场景。
    市场竞争力
    - 广泛适用性:适用于多种汽车电子设备,如导航系统、音响等。
    - 高效可靠:优异的电气特性使其在各种环境中都能稳定运行。
    - 环保材料:无卤素和符合RoHS指令,符合现代环保标准。

    应用案例和使用建议


    应用场景
    - 汽车导航系统:用于电源电路中,提供稳定的电流输出。
    - 车载音响:确保音质清晰且稳定供电。
    - 汽车配件:如后视镜摄像头等辅助设备的电源管理。
    使用建议
    - 预热组件:在焊接前进行适当的预热,以避免温度差异过大。
    - 合理布局:确保电路板设计时线圈位置合理,避免磁场干扰。
    - 防静电措施:使用防静电手环以保护产品免受静电损坏。

    兼容性和支持


    兼容性
    - 电路板兼容性:适用于标准尺寸的电路板设计。
    - 设备兼容性:与主流汽车电子产品兼容,如导航系统、音响等。
    厂商支持
    - 技术支持:厂商提供详细的使用说明和技术支持,帮助用户解决各种问题。
    - 售后服务:厂家提供完善的售后服务,保障产品质量和使用寿命。

    常见问题与解决方案


    常见问题
    1. 焊接后的电气性能下降
    - 解决方法:检查焊接工艺,确保温度控制在规范范围内。

    2. 自加热温度过高
    - 解决方法:优化电路设计,增加散热措施。
    3. 电磁干扰
    - 解决方法:合理布局线圈位置,增加屏蔽层以减少干扰。

    总结和推荐


    综合评估
    - 优点:
    - 高效稳定的电流输出
    - 优秀的电磁屏蔽效果
    - 低直流电阻提高效率
    - 紧凑的尺寸适合高密度安装
    推荐意见
    - 总体评价:VLS5045EX-CA系列电感器在汽车电子应用中表现出色,具有高效稳定的特点。无论是从性能还是可靠性角度来看,都是一款值得推荐的产品。
    - 适用场景:特别适用于对电磁干扰敏感的汽车电子设备,如导航系统、车载音响等。

VLS5045EX-150M-CA参数

参数
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 2.2A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 143mΩ
额定电流 1.9A
长*宽*高 5mm*5mm*4.5mm
通用封装 2020
安装方式 标准安装,贴片安装
零件状态 新设计不推荐
包装方式 卷带包装

VLS5045EX-150M-CA厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS5045EX-150M-CA数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS5045EX-150M-CA VLS5045EX-150M-CA数据手册

VLS5045EX-150M-CA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ $ 0.1505 ¥ 1.275
3000+ $ 0.1492 ¥ 1.2636
4500+ $ 0.1478 ¥ 1.2522
库存: 867000
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 1912.5
