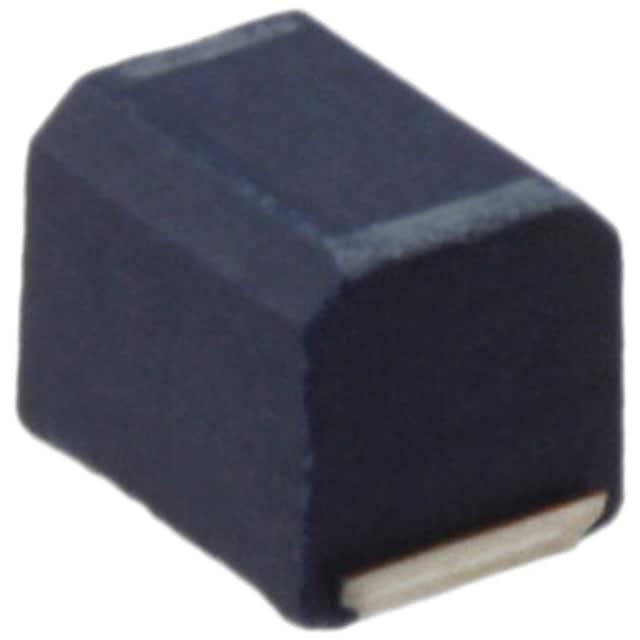

NL453232T-6R8J-PF

产品分类: 贴片电感
厂牌: TDK
产品描述: 7.96MHz 27MHz 285mA 50@7.96MHz 6.8μH 1.2Ω ±5% 1812 贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: 2345161
供应商: 海外现货
标准整包数: 1
TDK 贴片电感 NL453232T-6R8J-PF

NL453232T-6R8J-PF概述

    电子元器件产品技术手册:NL453232系列线圈电感器

    1. 产品简介


    NL453232系列线圈电感器专为标准电路设计,采用树脂模塑型绕线铁氧体材质,广泛应用于各种电路设计中。其主要功能是提供标准电路所需的电感值,广泛适用于智能电表、音频视频设备、xDSL系统以及通信基础设施中的电子设备,包括基站、工业设备以及其他领域。

    2. 技术参数


    | 特性 | 值 |

    | 尺寸 | 4.5×3.2×3.2 mm |
    | 电感量 | 1 µH 至 1000 µH |
    | 电感容差 | ±5% |
    | 内部代码 | L Q 测量频率 |
    | 自谐振频率 | 2.52 MHz 至 40 MHz |
    | DC电阻 | 0.25 Ω 至 1.6 Ω |
    | 额定电流 | 30 mA 至 450 mA |
    | 操作温度范围 | –40°C 至 +105°C (包含自温升) |

    3. 产品特点和优势


    NL453232系列线圈电感器具备出色的温度特性,可以在宽泛的操作温度范围内保持稳定的电感值。其独特的制造工艺和材料选择使其在滤波电路等需要严格控制电感容差的应用中表现优异。此外,它具有良好的兼容性和稳定性,能够在多种复杂的工作环境中保持可靠的性能。

    4. 应用案例和使用建议


    NL453232系列线圈电感器广泛应用于各类电子设备中。例如,在智能电表中,它可以用于电源管理和信号滤波;在通信基站中,它可以提高信号的纯净度。对于实际使用,建议在设计电路板时注意布局合理性,避免磁场干扰。同时,确保合适的预热条件以防止因过热导致的性能下降。

    5. 兼容性和支持


    该系列产品具有良好的兼容性,可以轻松集成到现有的电子设备中。制造商提供了全面的技术支持和维护服务,以确保用户能够正确安装和使用这些电感器。建议在首次使用前仔细阅读相关文档,并遵循安全操作指南。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后端子电极质量下降 | 请遵循正确的焊接程序,并确保存储期不超过6个月 |
    | 温度影响电感值变化 | 确保在推荐的操作温度范围内使用 |
    | 磁场干扰引起故障 | 在设计时考虑非磁屏蔽型线圈的位置 |

    7. 总结和推荐


    总体而言,NL453232系列线圈电感器凭借其稳定可靠的性能和广泛的应用领域,成为市场上极具竞争力的产品之一。无论是用于智能电表还是通讯基站,其优秀的温度特性和高精度的电感值都使其成为不可或缺的关键组件。因此,强烈推荐使用这款电感器,以满足高性能电子设备的需求。
    通过以上各方面的详细说明,我们可以看到NL453232系列线圈电感器不仅拥有出色的性能,还具备良好的兼容性和可靠性。无论是在设计阶段还是实际应用中,都能提供强有力的支持,是电子设备开发的理想选择。

NL453232T-6R8J-PF参数

参数
容差 ±5%
直流电阻(DCR) 1.2Ω
额定电流 285mA
Q值 50@7.96MHz
测试频率 7.96MHz
电感值 6.8μH
饱和电流(LSAT) -
自谐振频率(SRF) 27MHz
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

NL453232T-6R8J-PF厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NL453232T-6R8J-PF数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NL453232T-6R8J-PF NL453232T-6R8J-PF数据手册

NL453232T-6R8J-PF封装设计

查看详情并下载
Symbol
Footprint
3D Model
