首页  >  产品百科  >  VLF252015MT-2R2M

VLF252015MT-2R2M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 870mA 2.1A 2.2μH 70mΩ ±20% 1008 贴片安装 2.5mm*2mm*1.5mm
供应商型号: 2455303
供应商: 海外现货
标准整包数: 5

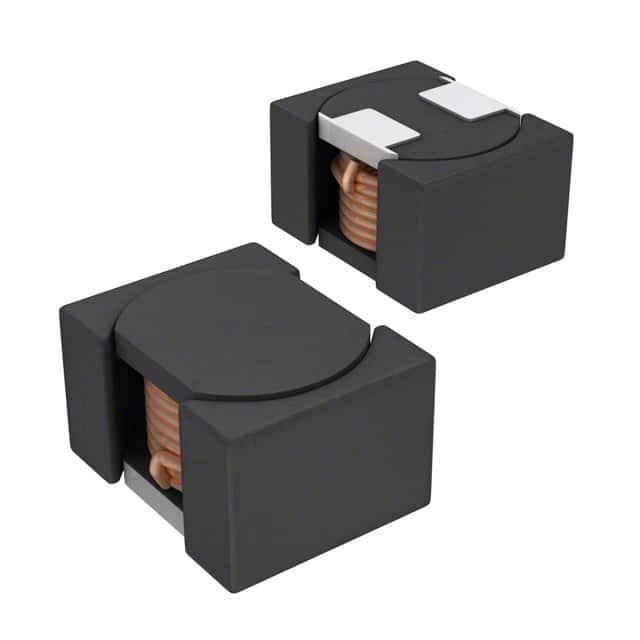

TDK 贴片电感 VLF252015MT-2R2M

VLF252015MT-2R2M概述


    产品简介


    VLF252015MT 是一款适用于电源电路的磁屏蔽型线绕电感器,属于 VLF-M 系列。它具有高效率的直流-直流转换器特性,并采用了优化的磁材料和结构设计。由于其低外形设计和高密度安装兼容性,这款电感器特别适合于智能手机、平板终端、硬盘驱动器(HDD)、固态硬盘(SSD)、数码相机(DSC)、移动显示面板、便携式游戏设备以及其他小型电源模块等应用领域。

    技术参数


    - 产品型号:VLF252015MT
    - 系列名称:VLF-M
    - 封装尺寸:2.5×2.0×1.5 mm
    - 电感值:0.47 µH 至 22.0 µH
    - 电感容差:±20% 或 ±30%
    - 直流电阻:0.013 Ω 至 0.61 Ω
    - 额定电流:0.52 A 至 4.03 A
    - 工作温度范围:–40°C 至 +105°C
    - 存储温度范围:–40°C 至 +105°C
    - 包装规格:每盘2000个
    - 单个重量:0.027 g
    - RoHS符合性:完全符合

    产品特点和优势


    1. 磁屏蔽型设计:有效的减少了电磁干扰,提高了系统的稳定性和可靠性。
    2. 高密度安装兼容性:适合于高密度电路板设计。
    3. 环保设计:无卤素、符合RoHS指令要求。
    4. 宽工作温度范围:-40°C 至 +105°C 的工作温度范围使其能够在各种环境中稳定运行。
    5. 高效率:通过优化磁材料和结构设计实现了高效率的直流-直流转换。

    应用案例和使用建议


    该电感器常用于智能手机、平板电脑和其他便携式电子设备的电源管理中。为了保证最佳性能,建议遵循手册中的焊接条件(如预热温度不超过150°C)以防止过热引起的损坏。同时,需注意在电路设计时避免磁干扰,确保产品不会暴露在强磁场环境中。

    兼容性和支持


    根据手册中的描述,该产品在正常操作条件下可以广泛应用于多种通用电子设备。如果需要将产品用于特定的严格安全或可靠性要求的应用场合,例如航空航天、医疗设备或军事装备,则应联系制造商获取专业建议。此外,TDK 提供了详尽的技术支持和售后服务,确保客户能够获得所需的支持。

    常见问题与解决方案


    - 问题1:焊接后端子电极腐蚀。
    - 解决办法:确保遵循手册中的存储条件(温度:5至40°C,湿度:≤75% RH),并及时进行焊接。

    - 问题2:温度过高导致性能下降。
    - 解决办法:检查焊接条件,确保不超过手册中规定的最大温差(150°C)。对于嵌入印刷电路板的产品,应避免过度扭曲以减少对芯片的影响。

    总结和推荐


    综上所述,VLF252015MT 电感器凭借其磁屏蔽设计、高效率、环保特性和宽工作温度范围等优势,在多种应用场合中表现出色。尤其适用于便携式电子设备中的电源管理。考虑到其即将停产的事实,对于有需求的客户而言,现在是最佳采购时机。如果你正在寻找一个高效稳定的电源管理组件,VLF252015MT 将是一个值得考虑的选择。

VLF252015MT-2R2M参数

参数
测试频率 1MHz
电感值 2.2μH
饱和电流(LSAT) 870mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 70mΩ
额定电流 2.1A
Q值 -
长*宽*高 2.5mm*2mm*1.5mm
通用封装 1008
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

VLF252015MT-2R2M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLF252015MT-2R2M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLF252015MT-2R2M VLF252015MT-2R2M数据手册

VLF252015MT-2R2M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 4.0419
50+ ¥ 3.6215
250+ ¥ 3.6215
500+ ¥ 3.5568
1000+ ¥ 3.5568
2000+ ¥ 3.4922
10000+ ¥ 3.4922
库存: 0
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 0
