VLCF4024T-1R6N2R1-2

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 2.1A 2.1A 1.6μH 39mΩ ±30% 1515 标准安装,贴片安装 4mm*4mm*2.4mm
供应商型号: 4354299
供应商: 海外现货
标准整包数: 1

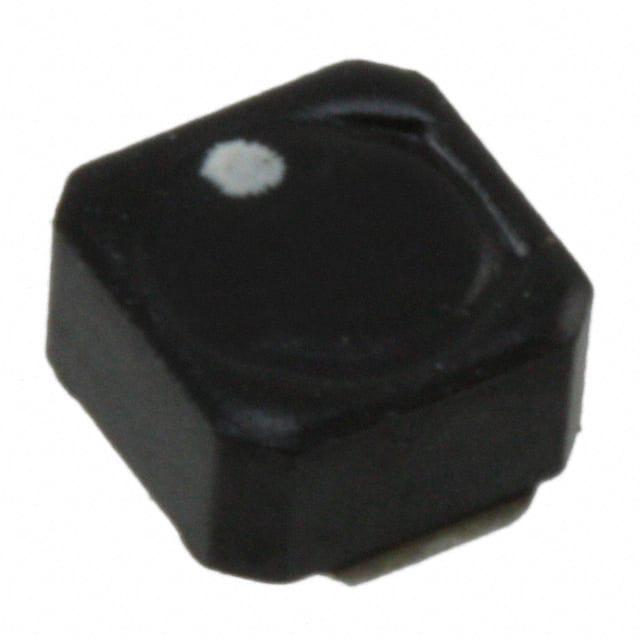

TDK 贴片电感 VLCF4024T-1R6N2R1-2

VLCF4024T-1R6N2R1-2概述

    高品质功率电感——VLCF4024-2型电感器

    一、产品简介


    VLCF4024-2型电感器是专为电源电路设计的磁屏蔽绕线电感器。它采用铁氧体芯材料,具有低轮廓设计,适用于需要高度集成的电子产品中。这款电感器广泛应用于各种移动设备的电源模块,例如硬盘驱动器(HDD)、数字摄像机(DVC)和数字照相机(DSC),以及液晶显示器(LCD)和其他直流到直流转换器。

    二、技术参数


    - 尺寸规格:长×宽×高为4.0×4.0×2.4毫米
    - 电感范围:从1.2μH至100μH
    - 电感精度:±30%或±20%
    - 额定电流:具体取决于电感值,参见下表
    - 测量频率:100kHz
    - 直流电阻:范围从0.027Ω至1.05Ω
    - 工作温度范围:–40°C至+105°C
    - 包装方式:盘装(500个/盘)
    | Inductance (µH) | Tolerance | Rated Current (A) |
    |
    | 1.2 ±30% 2.46 |
    | 1.6 ±30% 2.61 |
    | 2.2 ±30% 2.43 |
    | 3.3 ±30% 1.96 |
    | 4.7 ±30% 1.76 |
    | 6.8 ±30% 1.54 |
    | 10 ±20% 1.37 |
    | 15 ±20% 1.05 |
    | 22 ±20% 0.90 |
    | 33 ±20% 0.74 |
    | 47 ±20% 0.64 |
    | 100 ±20% 0.48 |

    三、产品特点和优势


    - 磁屏蔽结构:有效减少电磁干扰,提高电源转换效率。
    - 低轮廓设计:适用于空间受限的应用场合。
    - 高可靠性:在严苛的工作环境下保持稳定的电气性能。
    - 适应性广:可用于多种类型的移动设备和DC到DC转换器。

    四、应用案例和使用建议


    VLCF4024-2型电感器特别适合于小型化设备如手机、平板电脑及便携式医疗设备中使用。对于这类应用,建议在电路板布局时考虑磁场干扰的问题,确保电感器与其他敏感元件之间的适当距离,避免相互影响。
    此外,在焊接过程中要注意控制预热温度,防止因温差过大导致焊接缺陷。在实际安装后,还需注意避免施加过大的机械应力,以免影响电感器的性能稳定性。

    五、兼容性和支持


    该产品与市场上常见的电子元器件具有良好的兼容性,易于集成到现有的设计中。制造商提供详细的技术文档和支持服务,确保用户能够正确安全地使用这些产品。

    六、常见问题与解决方案


    - 问题1:电感器的自加热温度如何管理?
    解决方案:请确保设计时留有足够的热裕度,避免长时间运行下的过热问题。可以采取散热措施如自然冷却来帮助降低自加热温度。

    - 问题2:如何选择合适的电感器型号?
    解决方案:根据实际需求选择不同电感值和电流承载能力的型号。通常来说,需要综合考量系统中的电压、电流、功耗等因素来做出选择。

    七、总结和推荐


    VLCF4024-2型电感器凭借其出色的性能和广泛的适用性,无疑是电源电路中的理想选择。无论是便携式消费电子产品还是工业控制设备,它都能展现出卓越的表现。综上所述,强烈推荐使用此款电感器,相信它会成为您项目中的可靠伙伴。

VLCF4024T-1R6N2R1-2参数

参数
容差 ±30%
直流电阻(DCR) 39mΩ
额定电流 2.1A
Q值 -
测试频率 100KHz
电感值 1.6μH
饱和电流(LSAT) 2.1A
自谐振频率(SRF) -
长*宽*高 4mm*4mm*2.4mm
通用封装 1515
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLCF4024T-1R6N2R1-2厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLCF4024T-1R6N2R1-2数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLCF4024T-1R6N2R1-2 VLCF4024T-1R6N2R1-2数据手册

VLCF4024T-1R6N2R1-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.0459
10+ ¥ 3.9756
50+ ¥ 3.8226
100+ ¥ 3.6697
200+ ¥ 3.4251
500+ ¥ 3.3639
2500+ ¥ 3.3028
5000+ ¥ 3.3028
库存: 490
起订量: 13 增量: 0
交货地:
最小起订量为:10
合计: ¥ 39.75
直接购买
加入购物车
