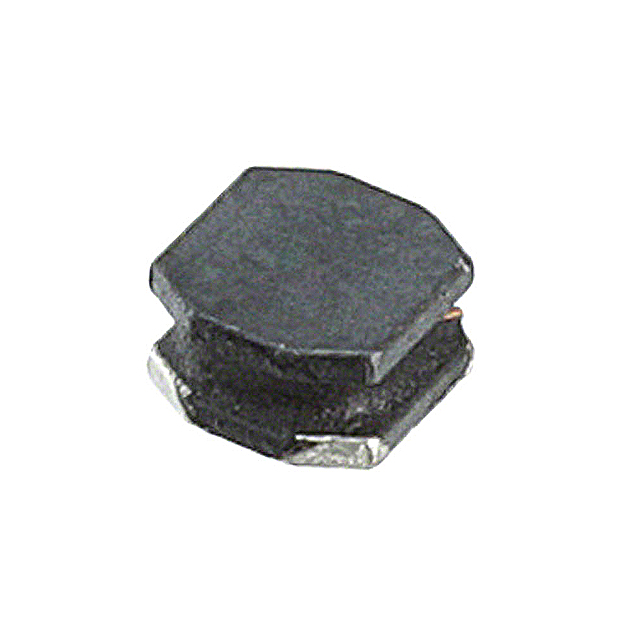

VLS2010ET-3R3M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 830mA 830mA 3.3μH 348mΩ ±20% 标准安装,贴片安装 2mm*2mm*1mm
供应商型号: 10B-2455334-4
供应商: 国内现货
标准整包数: 5
TDK 贴片电感 VLS2010ET-3R3M

VLS2010ET-3R3M概述

    VLS2010E型电感器技术手册

    1. 产品简介


    VLS2010E型电感器是TDK公司推出的一款专为电源电路设计的磁屏蔽式绕线铁氧体电感器。它具有低外形、高磁屏蔽构造,能够适应高密度安装需求。这款电感器广泛应用于智能手机、平板终端、硬盘驱动器(HDD)、固态硬盘(SSD)、数码摄像机(DVC)、数码相机(DSC)、移动显示面板、便携式游戏设备以及其他紧凑型电源模块等领域。

    2. 技术参数


    - 产品型号: VLS2010E系列
    - 封装尺寸: 2.0×2.0×1.0 mm
    - 电感值: 0.47 µH (±20%)、2.2 µH (±30%)、10 µH (无容差)
    - 额定电流:
    - 饱和电流(Isat): 2.00 A (0.47 µH)、1.00 A (2.2 µH)、0.47 A (10 µH)
    - 温升电流(Itemp): 2.25 A (0.47 µH)、1.10 A (2.2 µH)、0.52 A (10 µH)
    - 直流电阻:
    - 0.060 Ω (0.47 µH)、0.228 Ω (2.2 µH)、0.936 Ω (10 µH)
    - 工作温度范围: -40°C 至 +105°C
    - 存储温度范围: -40°C 至 +105°C
    - 每卷数量: 2000个
    - 单个重量: 16 mg
    - 符合标准: 符合RoHS指令,无卤素,适用于无铅焊料

    3. 产品特点和优势


    - 磁屏蔽设计: 高磁屏蔽结构可有效防止磁场干扰,保证电路稳定运行。
    - 高可靠性: 能够承受高达105°C的工作温度,适用于恶劣环境下的应用。
    - 高密度安装: 低轮廓设计使其可以适应高密度电路板布局。
    - 环保材料: 采用无卤素材料,符合RoHS标准,对环境友好。

    4. 应用案例和使用建议


    - 应用案例:
    - 智能手机:用于降压转换器,为手机提供稳定的电源供应。
    - 平板终端:用于DC-DC转换器,提供可靠的电源管理。
    - 移动显示面板:用于EMI滤波,减少电磁干扰。

    - 使用建议:
    - 在安装前确保对电感器进行预热,以避免焊接时温度过高导致性能下降。
    - 在焊接过程中,设置合适的峰值温度(最高260°C),并在焊接后自然冷却。
    - 尽量减少对芯片的应力,特别是在电路板组装到整机过程中。

    5. 兼容性和支持


    - 兼容性: VLS2010E型电感器与其他标准电子元件和设备兼容,适用于通用电子产品(如视听设备、通信设备、家用电器等)。
    - 支持: TDK公司提供详细的技术支持和售后服务,包括产品使用指南、故障排查和维护服务。

    6. 常见问题与解决方案


    - 问题: 电感器安装后出现性能下降。
    - 解决方案: 检查焊接工艺是否符合要求,确保预热时间充足,避免过热。
    - 问题: 电感器在高温环境下出现饱和电流降低。
    - 解决方案: 确保电感器在推荐的工作温度范围内使用,并根据需要调整电路设计。
    - 问题: 电感器在高密度安装时出现磁干扰。
    - 解决方案: 在设计电路板时,合理布局电感器,增加屏蔽措施,减少外界磁场干扰。

    7. 总结和推荐


    VLS2010E型电感器是一款高性能的磁屏蔽式绕线铁氧体电感器,特别适用于高密度安装和恶劣环境下的应用。其独特的磁屏蔽设计和高可靠性使其成为众多电子设备的理想选择。虽然不推荐用于新的设计,但对于现有的设计,该电感器提供了出色的性能和稳定性。强烈推荐在相关应用中使用此电感器,以获得最佳的电源管理和电磁兼容性。

VLS2010ET-3R3M参数

参数
电感值 3.3μH
饱和电流(LSAT) 830mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 348mΩ
额定电流 830mA
Q值 -
测试频率 1MHz
长*宽*高 2mm*2mm*1mm
安装方式 标准安装,贴片安装
零件状态 新设计不推荐
包装方式 卷带包装
