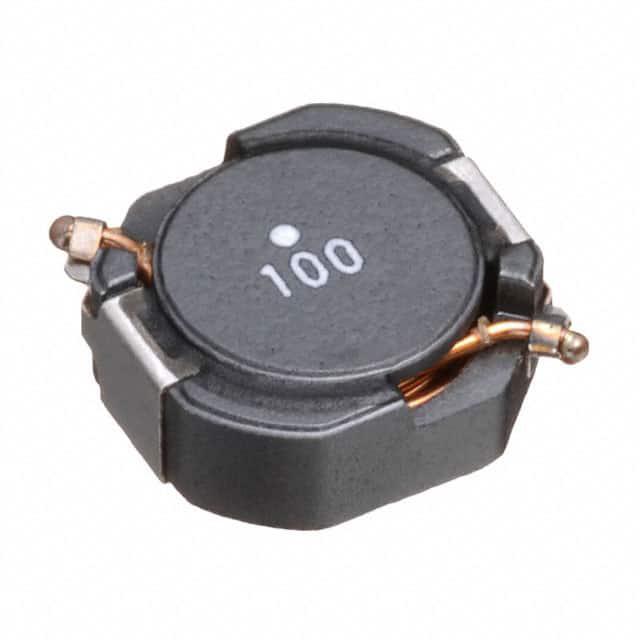

CLF10040T-100M-D

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 4A 3.3A 10μH 31.2mΩ ±20% SMD 标准安装,贴片安装 10mm*9.7mm*4.1mm
供应商型号: CLF10040T-100M-D
供应商: 国内现货
标准整包数: 800
TDK 贴片电感 CLF10040T-100M-D

CLF10040T-100M-D概述


    产品简介


    本文介绍的是TDK-EPC公司的CLF10040T系列SMD功率电感器。该系列产品以其微型化尺寸、坚固的设计和高磁屏蔽构造而著称。这些电感器适用于汽车应用(如ECM、HID、SRS气囊、变速箱控制、动力转向控制、刹车控制等),也适用于其他高温操作设备。该系列产品具有宽泛的工作温度范围(-40°C至+150°C)以及优良的抗热、振动和机械冲击能力,确保了其在严苛环境下可靠运行。

    技术参数


    | 型号 | 电感量 (uH) | 电感量公差 (%) | 额定电流 (A) | 直流电阻 (Ohm) |

    | 1R0N-D | 1.0 | ±30 | 12.0 | 5.7m |
    | 1R5N-D | 1.5 | ±30 | 10.6 | 7.1m |
    | 2R2N-D | 2.2 | ±30 | 7.5 | 9.7m |
    | 3R3N-D | 3.3 | ±30 | 6.6 | 11.0m |
    | 4R7N-D | 4.7 | ±30 | 5.4 | 14.5m |
    | 6R8N-D | 6.8 | ±30 | 4.8 | 18.5m |
    | 100M-D | 10 | ±20 | 4.0 | 26m |
    | 150M-D | 15 | ±20 | 3.2 | 40m |
    | 220M-D | 22 | ±20 | 2.7 | 55m |
    | 330M-D | 33 | ±20 | 2.2 | 80m |
    | 470M-D | 47 | ±20 | 1.9 | 125m |
    | 680M-D | 68 | ±20 | 1.6 | 180m |
    | 101M-D | 100 | ±20 | 1.3 | 0.24 |
    | 151M-D | 150 | ±20 | 1.0 | 0.38 |
    | 221M-D | 220 | ±20 | 0.88 | 0.52 |
    | 331M-D | 330 | ±20 | 0.70 | 0.86 |
    | 471M-D | 470 | ±20 | 0.44 | 1.21 |
    注:Idc1表示饱和电流(从初始电感值起-10%饱和)。Idc2表示自温升引起的电流(典型值为+30°C)。

    产品特点和优势


    1. 微型化设计:面积仅为9.7mm x 10mm,最大高度为4.1mm,适合小型设备使用。
    2. 坚固耐用:能够承受汽车使用环境中的极端温度(-40°C至+150°C)、振动和机械冲击。
    3. 高磁屏蔽:实现高分辨率的电磁兼容保护。
    4. 自动贴片封装:采用带状卷盘包装,方便自动装配。

    应用案例和使用建议


    应用案例
    - 汽车应用:如发动机管理系统(ECM)、高强度放电灯(HID)、安全气囊系统(SRS Air Bag)、变速箱控制、动力转向控制、刹车控制等。
    - 高温操作设备:适用于高温工业控制设备和电源转换器。
    使用建议
    - 注意温度影响:由于产品的额定电流受温度影响较大,使用时需特别注意工作环境温度的变化。
    - 负载管理:考虑到电感器的饱和特性,合理分配负载以避免过载导致性能下降。

    兼容性和支持


    该系列电感器可以与广泛的标准电路板组装工艺兼容,并且供应商提供相应的技术支持和售后保障。适用于汽车及其他高温操作领域的自动化生产线。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电流不稳定 | 检查电路连接,确保负载分布均匀 |
    | 温度过高 | 确认散热措施是否到位,调整工作环境 |
    | 饱和电流不达标 | 调整输入电压或电流限制 |

    总结和推荐


    综上所述,CLF10040T系列SMD功率电感器凭借其小巧的外形、卓越的耐温性和可靠性,在汽车和其他需要高稳定性的应用中表现出色。尽管价格稍高于普通电感器,但其提供的性能和耐用性使其成为首选。推荐在需要高性能、高可靠性的环境中使用。
    通过以上分析,我们建议用户在选择和使用CLF10040T系列电感器时,充分考虑其特性和应用场景,从而最大限度地发挥其优势。

CLF10040T-100M-D参数

参数
Q值 -
测试频率 100KHz
电感值 10μH
饱和电流(LSAT) 4A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 31.2mΩ
额定电流 3.3A
长*宽*高 10mm*9.7mm*4.1mm
通用封装 SMD
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CLF10040T-100M-D厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。
