首页  >  产品百科  >  VLF3010ST-6R8MR65

VLF3010ST-6R8MR65

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 650mA 6.8μH 250mΩ ±20% 标准安装,贴片安装 3mm*2.8mm*1mm
供应商型号: UNP-VLF3010ST-6R8MR65
供应商: 海外现货
标准整包数: 1

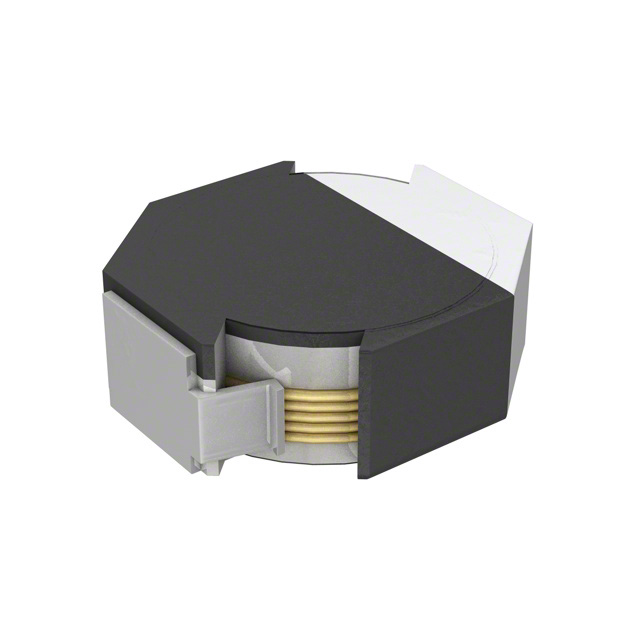

TDK 贴片电感 VLF3010ST-6R8MR65

VLF3010ST-6R8MR65概述

    VLF3010S SMD Inductors 技术手册解析

    产品简介


    VLF3010S系列是专为电源线设计的小型磁屏蔽型电感器(线圈),属于VLF系列产品。其主要功能在于便携式直流到直流转换器中的通用应用,适用于移动设备的电源电路。该系列的产品具备微型尺寸、高磁屏蔽构造以及无铅支持的特点,适用于要求高性能、高稳定性的应用场景。

    技术参数


    | 参数 | 型号 | 值 |
    |
    | 封装尺寸 | 2.8 x 3.0 mm
    | 最大高度 | 1.0 mm
    | 标称电感值 | 1 µH ~ 22 µH
    | 电感容差 | ±30% ~ ±20%
    | 测试频率 | 1 MHz
    | 直流电阻 | 0.041 Ω ~ 0.97 Ω
    | 额定电流 | 0.5 A ~ 2.3 A | 根据不同的型号 |
    工作温度范围:–40°C 至 +105°C(包含自温升)

    产品特点和优势


    VLF3010S 系列产品具备多个显著特点:
    - 微型化设计:封装尺寸仅为 2.8 x 3.0 mm,最大高度仅为 1.0 mm,便于安装于空间紧凑的应用场合。
    - 高磁屏蔽性能:确保了电磁兼容(EMC)保护,提高了产品的整体可靠性。
    - 支持自动装配:采用卷带和载带包装形式,方便自动化生产线使用。
    - 环保材料:符合RoHS标准,不含铅和其他有害物质,适用于环保要求高的应用场合。

    应用案例和使用建议


    VLF3010S 系列适用于各种移动设备,如手机、硬盘驱动器(HDD)和数字静态相机(DSC)。考虑到产品的电感和额定电流特性,用户可以选择合适的型号来满足具体应用需求。例如,在需要较高电流处理能力的应用中,可以选用具有较高额定电流的型号。

    兼容性和支持


    VLF3010S 系列产品能够与多种自动化装配设备兼容,简化了生产线上的操作流程。此外,供应商提供全面的技术支持和售后服务,包括详细的技术文档和现场技术支持。

    常见问题与解决方案


    - 问题:产品表面出现损坏
    解决方案:检查运输过程中是否有磕碰或挤压,确认无误后进行重新焊接。
    - 问题:产品电流额定值低于预期
    解决方案:检查所选型号是否与实际应用电流匹配,选择更合适的型号。

    总结和推荐


    总体而言,VLF3010S 系列电感器凭借其小型化设计、高磁屏蔽性能和环保特性,在移动设备电源管理领域表现出色。针对不同的应用需求,用户可以灵活选择合适的型号,满足多样化的应用需求。因此,强烈推荐在移动设备、电源系统及其他对尺寸和性能要求较高的应用场景中使用 VLF3010S 系列电感器。

VLF3010ST-6R8MR65参数

参数
测试频率 1MHz
电感值 6.8μH
饱和电流(LSAT) -
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 250mΩ
额定电流 650mA
Q值 -
长*宽*高 3mm*2.8mm*1mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 最后售卖
包装方式 卷带包装

VLF3010ST-6R8MR65厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLF3010ST-6R8MR65数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLF3010ST-6R8MR65 VLF3010ST-6R8MR65数据手册

VLF3010ST-6R8MR65封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.462 ¥ 3.9039
60000+ $ 0.414 ¥ 3.4983
库存: 60000
起订量: 26 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.9
直接购买
加入购物车
