首页  >  产品百科  >  LTF3020T-4R7N-D

LTF3020T-4R7N-D

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 850mA 1.19A 4.7μH 140mΩ ±30% 标准安装,贴片安装 4.5mm*3mm*2mm
供应商型号: 26M-LTF3020T-4R7N-D
供应商: 云汉优选
标准整包数: 1

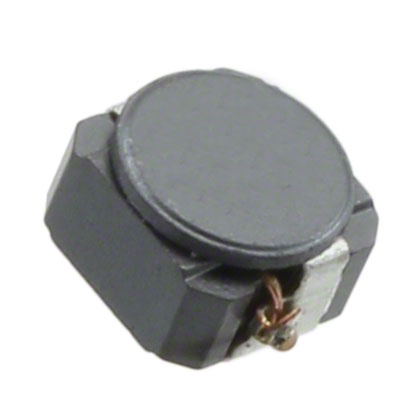

TDK 贴片电感 LTF3020T-4R7N-D

LTF3020T-4R7N-D概述

    电子元器件产品技术手册:LTF3020-D型绕线铁氧体电感器

    1. 产品简介


    LTF3020-D型绕线铁氧体电感器是专为汽车应用设计的屏蔽式功率电路绕线电感器。这款低高度产品(2.0mm)具有宽广的工作温度范围(–40°C至+150°C),并符合AEC-Q200标准。该电感器适用于汽车导航、车载音响、电动助力转向系统、前照灯等多个汽车相关设备中。

    2. 技术参数


    | 参数 | 描述 |

    | 型号 | LTF3020-D |
    | 产品系列 | LTF-D系列(汽车应用) |
    | 高度 | 2.0mm |
    | 工作温度范围 | –40°C至+150°C |
    | 最大额定电流 | Isat: 0.59A (10μH) / 1.91A (1.2μH) |
    Itemp: 0.82A (10μH) / 1.58A (1.2μH) |
    | 直流电阻 | 0.053Ω至1.21Ω |
    | 电感值 | 1.2μH至56μH |
    | 电感容差 | ±30%至±20% |

    3. 产品特点和优势


    LTF3020-D型电感器具备以下特点和优势:
    - 低高度设计:适合紧凑空间需求的应用。
    - 高工作温度范围:适应严苛的工作环境。
    - 屏蔽结构:降低电磁干扰,提升电磁兼容性。
    - 高可靠性:符合AEC-Q200标准,确保长期稳定运行。
    - 广泛电感值选择:可选1.2μH至56μH范围内的不同电感值,满足多种应用场景需求。

    4. 应用案例和使用建议


    LTF3020-D型电感器广泛应用于汽车电子设备中,如车载导航系统、车载音响、电动助力转向系统和前照灯等。根据手册中的推荐应用指南,以下是几项使用建议:
    - 在高温环境下使用时:确保设备设计能够承受高自加热导致的温度上升。
    - 在紧固安装螺丝处:避免给芯片施加应力。
    - 选择合适电感值:根据实际电路需求选择合适的电感值,以保证最佳性能。

    5. 兼容性和支持


    LTF3020-D型电感器支持与各类汽车电子设备及电路板的兼容。制造商提供全面的技术支持,包括详细的产品规格说明和技术文档。此外,还提供了详细的安装和使用指南,确保产品能够在设计阶段即获得充分考虑。

    6. 常见问题与解决方案


    - Q: 产品在长时间存储后可能出现哪些问题?
    A: 存储期超过6个月可能导致终端电极的焊接性能下降。请确保遵循存储条件(温度:5至30°C,湿度:10至75%RH以下)。
    - Q: 如何处理因过热导致的问题?
    A: 避免过度加热,以防出现短路、性能下降或寿命缩短等问题。如需重新焊接,请确保在规定的条件下进行。
    - Q: 电感器能否在强磁场环境中使用?
    A: 不可以。强磁场可能会影响电感器的性能,请避免将电感器暴露在强磁场中。

    7. 总结和推荐


    综上所述,LTF3020-D型绕线铁氧体电感器凭借其低高度设计、高工作温度范围、屏蔽结构和广泛的电感值选择,在汽车电子设备领域表现卓越。其广泛的适用性和高可靠性使其成为汽车电子产品中的首选。强烈推荐在汽车电子设备的设计和生产过程中使用LTF3020-D型电感器。

LTF3020T-4R7N-D参数

参数
容差 ±30%
直流电阻(DCR) 140mΩ
额定电流 1.19A
Q值 -
测试频率 1MHz
电感值 4.7μH
饱和电流(LSAT) 850mA
自谐振频率(SRF) -
长*宽*高 4.5mm*3mm*2mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LTF3020T-4R7N-D厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

LTF3020T-4R7N-D数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK LTF3020T-4R7N-D LTF3020T-4R7N-D数据手册

LTF3020T-4R7N-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
