B82432C1104K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 8MHz 145mA 30@796kHz 100μH 4.7Ω ±10% 1812 贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: TU-B82432C1104K000
供应商: 海外现货
标准整包数: 2500

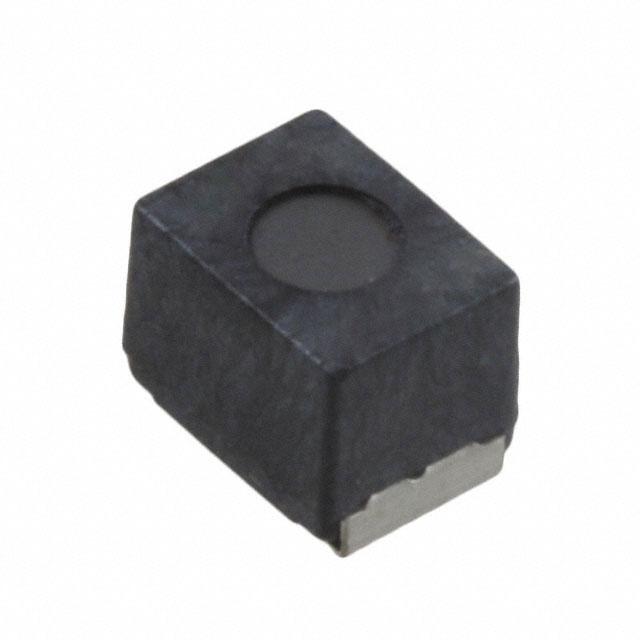

TDK 贴片电感 B82432C1104K000

B82432C1104K000概述

    SIMID系列1812-C型表面贴装电感器技术手册

    产品简介


    SIMID系列1812-C型表面贴装电感器(型号:B82432C)是一种专为各种高要求应用设计的高性能电感器。其额定电感范围为1μH至1000μH,额定电流范围为55mA至600mA。这些电感器特别适用于电源电压滤波、耦合和去耦、天线系统、汽车电子、电信及工业电子等领域。

    技术参数


    - 尺寸:1812(EIA标准),或4532(IEC标准)
    - 额定电感:1μH至1000μH
    - 额定电流:55mA至600mA
    - 构造:
    - 直立式磁芯
    - 激光焊接绕组
    - 阻燃型模塑
    - 特点:
    - 工作温度范围:最高可达+150°C
    - 高Q因子
    - 符合AEC-Q200标准
    - 适合无铅回流焊接
    - 罗马Ⅱ(RoHS)兼容
    - 电气特性:
    - 额定频率:20°C时测量
    - 自谐振频率(最小值):2.52MHz至7.96MHz
    - 最大直流电阻(Rmax):0.28Ω至4.7Ω
    - 额定温度(TR):+85°C
    - 最大允许直流电流(IR):最大温度升高30K且电感下降不超过10%

    产品特点和优势


    1. 高温适应性:能够在高达+150°C的工作温度下稳定运行,适合严苛环境下的应用。
    2. 高Q因子:确保了卓越的电感性能和稳定性。
    3. 高可靠性:通过AEC-Q200认证,确保了汽车和其他关键领域的高可靠性需求。
    4. 无铅焊接:符合JEDEC J-STD 020D标准,能够进行无铅回流焊接,有利于环保。

    应用案例和使用建议


    - 电源电压滤波:由于具有较高的Q因子和低电阻,非常适合用于电源电压滤波,以确保稳定的输出。
    - 天线系统:由于自谐振频率较高,适合于高频天线系统。
    - 汽车电子:耐高温特性和高可靠性使其成为汽车电子系统的理想选择。
    - 电信和工业电子:广泛的温度适应性使得它适用于电信设备和工业控制系统。
    使用建议:
    - 在高湿度环境中使用时,建议对焊接过程进行严格控制,以避免湿气对产品造成不良影响。
    - 对于需要特殊涂层的应用,建议先进行涂层材料的验证测试,确保其不会对电感器的性能产生负面影响。

    兼容性和支持


    - 兼容性:该产品与大多数无铅回流焊接工艺兼容,可用于无铅电路板组装。
    - 支持:厂商提供全面的技术支持和售后服务,包括详细的安装指南和故障排查手册。

    常见问题与解决方案


    1. 焊接过程中出现损坏:
    - 解决方法:确保使用正确的焊接条件,如温度和时间。具体参数参考JEDEC J-STD 020D标准。
    2. 自谐振频率不稳定:
    - 解决方法:检查是否有外部电磁干扰,并确保正确的电路布局和屏蔽措施。
    3. 温度超过额定范围导致性能下降:
    - 解决方法:通过降低输入电流或采用散热措施来降低温度。

    总结和推荐


    综上所述,SIMID系列1812-C型表面贴装电感器是一款高度可靠、性能卓越的产品,尤其适合在严苛环境下使用。其高Q因子、高温适应性、以及高可靠性等特点使其在电源管理、天线系统和汽车电子等领域有着广泛的应用前景。强烈推荐给那些需要高性能、高可靠性的应用场合。

B82432C1104K000参数

参数
直流电阻(DCR) 4.7Ω
额定电流 145mA
Q值 30@796kHz
测试频率 100KHz
电感值 100μH
饱和电流(LSAT) -
自谐振频率(SRF) 8MHz
容差 ±10%
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82432C1104K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82432C1104K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82432C1104K000 B82432C1104K000数据手册

B82432C1104K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
