首页  >  产品百科  >  VLS6045AF-8R2M

VLS6045AF-8R2M

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 3.2A 3.7A 8.2μH 42mΩ ±20% 2424 标准安装,贴片安装 6mm*6mm*4.5mm
供应商型号: 3416039
供应商: 海外现货
标准整包数: 1

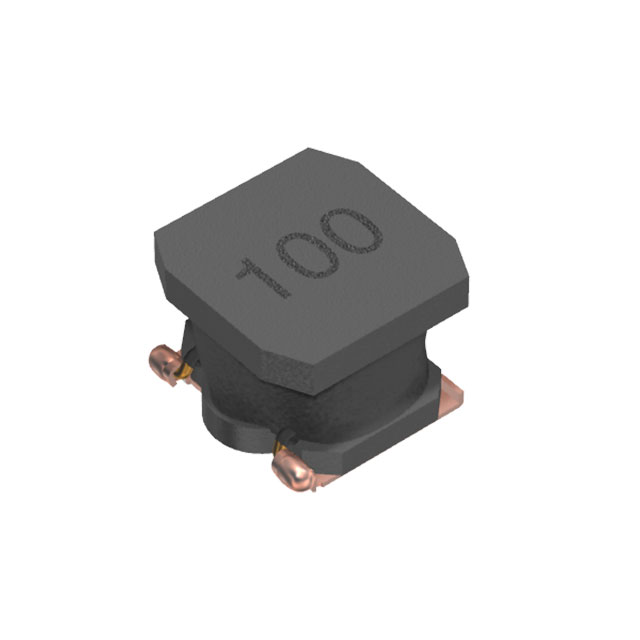

TDK 贴片电感 VLS6045AF-8R2M

VLS6045AF-8R2M概述

    VLS6045AF 型功率电感器技术手册

    1. 产品简介


    VLS6045AF 系列电感器是一种专为电源电路设计的磁屏蔽型绕线电感器。它通过铁氧体磁材料实现了高磁屏蔽结构,并且具有适用于高密度安装的特点。该系列产品经过优化,旨在降低总谐波失真(THD+N),适用于多种音频设备及电视扬声器等应用。

    2. 技术参数


    | 规格项 | 描述 |

    | 额定电流 | 最小值(Isat 或 Itemp)|
    | Isat | 初始电感值的 30% 以下时的变化率 |
    | Itemp | 自加热导致的温度升高 40°C 时的电流值 |
    | 尺寸 | 6.0 × 6.0 × 4.5 mm |
    | 电感值范围 | 3.3 µH 至 100 µH |
    | 电感值容差 | ±30% 至 ±20% |
    | 测量频率 | 100 kHz |
    | 直流电阻 | 0.022 Ω 至 0.527 Ω |
    | 工作温度范围 | –40°C 至 +105°C |

    3. 产品特点和优势


    - 磁屏蔽结构:VLS6045AF 系列通过铁氧体磁材料实现了高效的磁屏蔽,从而减少了电磁干扰。
    - 低THD+N:优化的 THD+N 特性,有助于改善音频质量。
    - 高密度安装兼容性:适合现代高密度电子设备的应用需求。
    - 宽温范围:可在 –40°C 至 +105°C 的极端环境中稳定工作。

    4. 应用案例和使用建议


    - 应用案例:VLS6045AF 主要应用于 Class-D 放大器,如 AI 音箱、蓝牙音箱、电视扬声器等。
    - 使用建议:在安装前确保预热组件,以防止温度差超过 150°C。建议在印刷电路板设计时注意磁场干扰的影响,合理布局以避免误操作。

    5. 兼容性和支持


    - 兼容性:VLS6045AF 系列适用于各种高密度电路板和电源管理设备。
    - 支持:提供详细的技术规格书和安全说明,确保用户能够正确使用和维护产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 存储期过长 | 按照存储条件(温度:5°C 至 30°C,湿度:<75%RH)进行储存,避免终端电极焊锡退化。 |
    | 自加热导致过热 | 在设计时考虑足够的热余量,确保设备能承受自加热引起的温度升高。 |

    7. 总结和推荐


    VLS6045AF 系列电感器是一款高性能的产品,具有出色的磁屏蔽性能和低THD+N特性,非常适合应用于各种音频和电视扬声器系统。考虑到其广泛的应用领域和高可靠性,强烈推荐使用。
    综上所述,VLS6045AF 系列电感器在音质表现、耐久性和适用性方面均表现出色,是一款值得推荐的产品。

VLS6045AF-8R2M参数

参数
直流电阻(DCR) 42mΩ
额定电流 3.7A
Q值 -
测试频率 100KHz
电感值 8.2μH
饱和电流(LSAT) 3.2A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 6mm*6mm*4.5mm
通用封装 2424
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLS6045AF-8R2M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS6045AF-8R2M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS6045AF-8R2M VLS6045AF-8R2M数据手册

VLS6045AF-8R2M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.044
50+ ¥ 1.7954
100+ ¥ 1.7264
250+ ¥ 1.6573
500+ ¥ 1.5468
1500+ ¥ 1.4916
7500+ ¥ 1.4916
15000+ ¥ 1.4916
库存: 35
起订量: 25 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2.04
