首页  >  产品百科  >  KLZ2012PHR220WTD25

KLZ2012PHR220WTD25

产品分类: 贴片电感
厂牌: TDK
产品描述: 2MHz 100mA 220mA 22μH 1.625Ω ±20% 0805 贴片安装 2mm*1.25mm*1.45mm
供应商型号: 3386850
供应商: 海外现货
标准整包数: 5

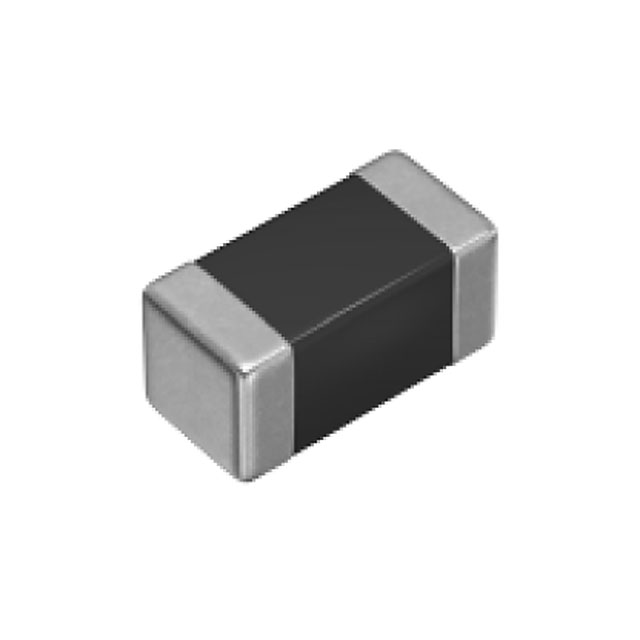

TDK 贴片电感 KLZ2012PHR220WTD25

KLZ2012PHR220WTD25概述


    产品简介


    KLZ2012-HR系列电感器是专为汽车应用设计的去耦电感器。它们在直流电流超载特性方面表现出色,具有低直流电阻(DC电阻),能够处理宽频率范围内的噪声干扰,从低频到高频均有优异表现。KLZ2012-HR系列在导电树脂的帮助下能有效吸收外部应力,并提高了对热冲击的抵抗能力,从而保证在高温环境下(高达150°C)也能正常工作。该系列电感器符合AEC-Q200标准,适用于汽车设备、智能手机、平板电脑终端、笔记本电脑、各类模块如摄像头模块、数码相机、视频游戏机、便携式音乐播放设备、导航系统、个人导航设备、无线局域网设备、固态硬盘等。

    技术参数


    | 规格 | 型号 | 电感值 (µH) | 允许偏差 (%) | 尺寸 (mm) | 最大工作电流 (mA) | 温升至20°C电流 (mA) | 直流电阻 (Ω) |

    | 超大电流系列 | KLZ2012MHR1R0HTD25 | 1.0 | ±20 | 2.0×1.25×1.25 | 700 | 800 | 0.10 |
    KLZ2012MHR2R2HTD25 | 2.2 | ±20 | 2.0×1.25×1.25 | 400 | 600 | 0.16 |
    KLZ2012MHR3R3HTD25 | 3.3 | ±20 | 2.0×1.25×1.25 | 350 | 500 | 0.20 |
    KLZ2012MHR4R7HTD25 | 4.7 | ±20 | 2.0×1.25×1.25 | 300 | 400 | 0.34 |
    KLZ2012MHR100HTD25 | 10.0 | ±20 | 2.0×1.25×1.25 | 200 | 300 | 0.68 |
    | 大电流系列 | KLZ2012AHR1R0WTD25 | 1.00 | ±20 | 2.0×1.25×0.85 | 280 | 900 | 0.10 |
    KLZ2012AHR2R2WTD25 | 2.20 | ±20 | 2.0×1.25×0.85 | 210 | 650 | 0.15 |
    KLZ2012MHR4R7WTD25 | 4.70 | ±20 | 2.0×1.25×0.85 | 180 | 500 | 0.30 |
    KLZ2012PHR220WTD25 | 22.0 | ±20 | 2.0×1.25×1.25 | 100 | 220 | 1.25 |
    KLZ2012MHR470WTD25 | 47.0 | ±20 | 2.0×1.25×1.25 | 50 | 170 | 3.70 |
    | 低阻抗系列 | KLZ2012NHR101LTD25 | 100.0 | ±20 | 2.0×1.25×1.25 | 30 | 140 | 3.50 |

    产品特点和优势


    1. 高直流电流超载特性:KLZ2012-HR系列电感器拥有出色的大电流承载能力,非常适合要求高电流稳定性的场合。
    2. 宽频率范围噪声抑制:从低频到高频均有优秀的噪声抑制效果,确保电路的稳定性和可靠性。
    3. 耐高温性能:在高温环境下仍能保持良好的性能,适应各种恶劣的工作环境。
    4. 高可靠性:符合AEC-Q200标准,适合汽车电子等需要高可靠性的应用场景。
    5. 小型化设计:紧凑的设计使得KLZ2012-HR系列能够在有限的空间内发挥最大的效能。

    应用案例和使用建议


    应用案例
    KLZ2012-HR系列电感器广泛应用于汽车仪表盘、信息娱乐系统、车载充电器、电源转换模块等场景。例如,在车载导航系统中,KLZ2012-HR系列电感器可以有效地滤除车载电源的噪声,提高系统的稳定性和可靠性。
    使用建议
    1. 电路布局:在设计电路板时,确保有足够的空间以避免热过载和机械应力对电感器造成影响。
    2. 散热管理:对于大电流应用,应注意散热设计,避免长时间过载导致电感器过热。
    3. 防静电措施:使用时务必采取防静电措施,避免损坏电感器。

    兼容性和支持


    KLZ2012-HR系列电感器可与各类通用电子元器件兼容,适用于多种电子设备。制造商提供详细的技术支持文档和在线咨询服务,确保客户在使用过程中遇到任何问题都能得到及时的帮助和支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电路中出现不稳定的噪声 | 确认电路布局,增加屏蔽材料以减少干扰。 |
    | 电感器发热严重 | 检查电路负载,适当降低电流以减轻热应力。 |
    | 电感器在高温环境中性能下降 | 确保良好的散热设计,减少热过载的影响。 |

    总结和推荐


    KLZ2012-HR系列电感器凭借其出色的直流电流超载特性和宽频率范围内的噪声抑制能力,在多种应用场景中展现出极高的性价比和可靠性。它特别适合汽车电子、智能手机、笔记本电脑等高可靠性需求的应用场景。因此,我强烈推荐使用KLZ2012-HR系列电感器来提升电子设备的性能和稳定性。

KLZ2012PHR220WTD25参数

参数
直流电阻(DCR) 1.625Ω
额定电流 220mA
Q值 -
测试频率 2MHz
电感值 22μH
饱和电流(LSAT) 100mA
自谐振频率(SRF) -
容差 ±20%
长*宽*高 2mm*1.25mm*1.45mm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

KLZ2012PHR220WTD25厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

KLZ2012PHR220WTD25数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK KLZ2012PHR220WTD25 KLZ2012PHR220WTD25数据手册

KLZ2012PHR220WTD25封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 1.445
50+ ¥ 1.0947
250+ ¥ 1.0947
500+ ¥ 0.9809
1000+ ¥ 0.9809
2000+ ¥ 0.9634
10000+ ¥ 0.9458
20000+ ¥ 0.9458
库存: 1483
起订量: 35 增量: 0
交货地:
最小起订量为:5
合计: ¥ 7.22
直接购买
加入购物车
